| Номер в госреестре | 87638-22 |
| Наименование СИ | Весы товарные судовые |
| Обозначение типа СИ | ВТС-М |
| Изготовитель | Общество с ограниченной ответственностью "ТехноСити" (ООО "ТехноСити"), Дагестан респ., г. о. город Кизляр |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы товарные судовые ВТС-М (далее по тексту - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента весоизмерительного датчика в электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке весоизмерительным прибором с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также, может быть, передано через цифровые интерфейсы связи на периферийные устройства.
Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ) и прибора весоизмерительного.
Для обеспечения работы на судах, в весах предусмотрена система компенсации влияния качки. Помимо весоизмерительного датчика для восприятия силы тяжести объекта измерений, в ГПУ установлен дополнительный весоизмерительный датчик (далее по тексту - ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.
Весы выпускаются следующих модификаций: ВТС-М6, ВТС-М30, ВТС-М60, ВТС-М100, которые отличаются метрологическими и техническими характеристиками.
Вид и расшифровка обозначения модификации весов товарных судовых ВТС-М[1], где:
[1] - наибольший предел взвешивания (Max), кг;
Весы снабжены следующими устройствами:
- устройство полуавтоматической установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары);
- устройство показывающее дополнительное (опция);
- запоминающее устройство;
Идентификационные данные наносятся на маркировочную табличку, закрепленную на корпусе весов.
На маркировочной табличке весов указывается:
- торговая марка предприятия-изготовителя или его полное наименование;
- заводской номер;
- наименование, тип, модификация весов;
- заводской номер весов;
- максимальная нагрузка Мах, кг;
- диапазон температур, °С;
- действительная цена деления шкалы d;
- знак утверждения типа;
- дата изготовления.
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки, закрепленную на корпусе ГПУ.
Знак поверки наносится на свидетельство о поверке и/или в паспорт средства измерений.

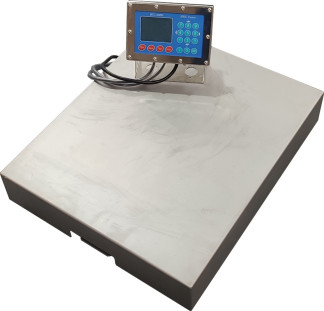

Общий вид весов с указанием места нанесения маркировочной таблички представлен на рисунке 1.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, входы подключения индикатора пломбируются пломбой. Место нанесения пломбы от несанкционированного доступа приведено на рисунке 2.
Программное обеспечение (далее по тексту - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, с помощью которой ограничивается доступ к переключателю. Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Изменение программного обеспечения через интерфейс пользователя невозможно.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МВ 1.4 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1хх1) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0х98с5 |
| 1) «х» относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификации | |||
| ВТС-М6 | ВТС-М30 | ВТС-М60 | ВТС-М100 | |
| Максимальная нагрузка (Мах1/Мах2), кг | 3/6 | 15/30 | 30/60 | 50/100 |
| Действительная цена деления шкалы (d1/d2), г | 2/5 | 10/20 | 20/50 | 20/50 |
| Диапазон устройства выборки массы тары | от 0 до 100 % Мах2 | |||
| Диапазон работы полуавтоматического устройства установки на нуль | от 0 до 20 % Мах2 | |||
Примечание - использована терминология из ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» в части наименования и обозначения метрологических характеристик.
Таблица 3 - Пределы допускаемой абсолютной погрешности
| Модификации | Интервалы измерений, г | Пределы допускаемой абсолютной погрешности при поверке, г |
| от 40 до 1000 включ. | ±1 | |
| ВТС-М6 | св. 1000 до 3000 включ. | ±2 |
| св. 3000 до 6000 включ. | ±5 | |
| от 200 до 5000 включ. | ±5 | |
| ВТС-М30 | св. 5000 до 15000 включ. | ±10 |
| св. 15000 до 30000 включ. | ±20 | |
| от 400 до 10000 включ. | ±10 | |
| ВТС-М60 | св. 10000 до 30000 включ. | ±20 |
| св. 30000 до 60000 включ. | ±50 | |
| от 400 до 10000 включ. | ±10 | |
| ВТС-М100 | св. 10000 до 40000 включ. | ±20 |
| св. 40000 до 50000 включ. | ±30 | |
| св. 60000 до 100000 включ. | ±50 | |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов | ||
| допускаемых погрешностей при поверке. | ||
| Наименование характеристики | Модификации | |||
| ВТС-М6 | ВТС-М30 | В н 0 1 М ON о | В н 0 1 0 о | |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °C; | от -10 до +40 | |||
| - относительная влажность воздуха, % не более | 95 | |||
| Параметры источника питания: | ||||
| - напряжение переменного тока, В; | 220 | -15% | ||
| - частота переменного тока, Г ц; | 50±1 | |||
| Габаритные размеры грузоприемного | ||||
| устройства, мм, не более: | ||||
| - длина; | 300 | 464 | 595 | 595 |
| - ширина; | 274 | 314 | 495 | 495 |
| - высота; | 100 | 110 | 145 | 145 |
| Габаритные размеры прибора | ||||
| весоизмерительного, мм, не более: | ||||
| - длина; | 190 | |||
| - ширина; | 116 | |||
| - высота; | 62 | |||
| Масса, кг, не более | 7,5 | 14,5 | 31,3 | 31,3 |
| Вероятность безотказной работы за 2000 ч | 0,95 | |||
| Средний срок службы, лет, не менее | 8 | |||
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на корпусе весов, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы товарные судовые ВТС-М | -1) | 1 шт. |
| Руководство по эксплуатации | ВТС М6-М100 РЭ | 1 экз. |
| Паспорт | -1) | 1 шт. |
| 1) - Обозначение может отличаться в зависимости от модификации средства измерения | ||
приведены в разделе 2 «Использование по назначению» документа ВТС М6-М100 РЭ. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-030-01358643-2022 Весы товарные судовые ВТС-М. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ТехноСити» (ООО «ТехноСити»)
ИНН: 5047169114
Юридический адрес: 368831, Республика Дагестан, г. о. город Кизляр, г. Кизляр,
ул. Островского, д. 71а, этаж 1, кабинет 1
Почтовый адрес: 141401, Московская обл., г. Химки, а/я 304
Адрес места осуществления деятельности: 141401, г. Химки, ул. Заводская, д. 2
Тел: +7 (495) 740-80-20
Web-сайт: https://www.xcity.su
E-mail: info@xcity.su
