| Номер в госреестре | 87640-22 |
| Наименование СИ | Преобразователи многофункциональные |
| Обозначение типа СИ | IGAS DM-91 |
| Изготовитель | Общество с ограниченной ответственностью "ЛЕВИН ФОТОНИКС" (ООО "ЛЕВИН ФОТОНИКС"), Московская обл., г. Фрязино |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 3 года; 1 год - для исполнений, имеющих функцию измерений относительной влажности измеряемой среды |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи многофункциональные IGAS DM-91 (далее по тексту -преобразователи) предназначены для непрерывных измерений абсолютного давления газов, расчета плотности газа (функционально связанного с давлением), измерений температуры и измерений относительной влажности измеряемой среды.
Принцип действия при измерении давления основан на изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления.
Принцип действия при измерении температуры основан на изменения сопротивления при деформации тензорезисторов
Принцип действия при измерении влажности измеряемой среды основан на зависимости емкости (диэлектрической проницаемости) конденсатора от влажности окружающей среды.
Принцип вычисления плотности газа зависит от измерений температуры и абсолютного давления и основан на уравнении состояния реального газа Битти-Бриджмена.
Конструктивно преобразователи выполнены в металлическом корпусе, включающем в себя фланец подключения к резервуару с измеряемой средой, измерительные сенсоры, плату обработки данных и разъем для подключения питания и связи. Опционально на корпусе прибора есть дисплей.
Измерители выпускаются 15 исполнениях, условное обозначение которых выглядит следующим образом:
| IGAS DM-91- -0 | -H | -SF6 | -SS | -16 | -DN20 | -Q |
| Код модификации: 0 - без дисплея и дискретных выходов 1 - с дисплеем и дискретными выходами | ||||||
| Измерение влажности: H - есть канал по влажности; 0 - нет канала по влажности | ||||||
| Измеряемая среда: SF6; CF4; N2; Газовые смеси SF6/N2 | ||||||
| Материал корпуса: SS - нержавеющая сталь SS304; AL - алюминиевый сплав; ABS - пластиковый (до 12 Бар) | ||||||
| Верхний предел измеряемого давления: 6; 12; 16; 22 Бар | ||||||
| Исполнение подключения: DN-8, DN-20, G 1/2, G 3/4; Malmkvist По заказу. | ||||||
| Тип преобразователя давления: тензометрический SIS; кварцевый частотный Q. | ||||||
Серийные номера наносятся на корпус средства измерений методом лазерной гравировки Знак поверки и пломбирование преобразователей не предусмотрено.

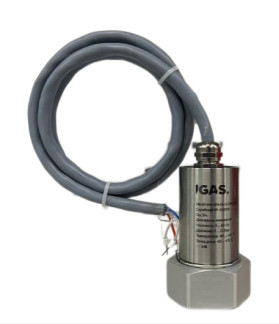

Общий вид преобразователей представлен на рисунке 1.
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее
- ПО). Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Внешнее ПО предназначено для взаимодействия преобразователей с компьютером и не оказывает влияния на метрологические характеристики преобразователей. ПО служит для просмотра и изменения параметров конфигурации, осуществления пользователем поверки и получения данных измерения в процессе эксплуатации преобразователей.
Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Внутреннее ПО | |
| Идентификационное наименование ПО | Toolbox DM-91 | DMx r5 |
| Номер версии (идентификационный номер) ПО | не ниже vl.0.0 | не ниже v1.0.8 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Верхние пределы измерений (ВПИ) абсолютного давления, МПа1)2) (верхние пределы пересчета плотности, функционально связанной с давлением, г/см3) | 0,6; 1,2; 1,6; 2,2 (0,06; 0,12; 0,16; 0,22) |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к ВПИ абсолютного давления погрешности, % | ±0,2 |
| Пределы допускаемой приведенной к верхнему пределу пересчета плотности погрешности, функционально связанной с давлением, % | ±0,2 |
| Диапазон измерений относительной влажности измеряемой среды, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности относительной влажности измеряемой среды, % | ±5 |
| Примечание: ^ - ВПИ зависит от заказа 2) - на самом датчике ВПИ абсолютного давления выражен в единицах [бар] | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдиаметр), мм, не более | 130x125 |
| Масса, кг, не более | 0,5 |
| Степень защиты по ГОСТ 14254-2015 | IP 68 |
| Напряжение питания от источника постоянного тока, В | 24(±10 %) |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 265000 |
| Выходной сигнал1) | RS485; ЖК дисплей |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +85 от 0 до 98% от 90,6 до 107 |
| Примечание: 1) - в зависимости от заказа | |
наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь многофункциональный | IGAS DM-91 | 1 шт. |
| Паспорт | МЦТР.413411.001 ПС | 1 экз. |
приведены в разделе 5 «Подготовка к работе» документа МЦТР.413411.001 ПС Паспорт.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления В диапазоне 1 • 10-1 - 1107 Па»;
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;
ТУ 4215-005-16777305-20 Преобразователи многофункциональные IGAS DM-91. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ЛЕВИН ФОТОНИКС» (ООО «ЛЕВИН ФОТОНИКС»)
ИНН 9723084440
Юридический адрес: 141190, Московская обл., г. Фрязино, Заводской проезд, дом 2, помещение 704-707
Адрес места осуществления деятельности: 141190, Московская обл., г. Фрязино, Заводской проезд, дом 2, помещение 704-707 Телефон: +7 (495) 984-04-37 E-mail: hello@levinphotonics.com
