| Номер в госреестре | 87641-22 |
| Наименование СИ | Контроллеры измерительно-вычислительные |
| Обозначение типа СИ | OMNI 6000 |
| Изготовитель | "OMNI FLOW COMPUTERS, INC", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительно-вычислительные OMNI 6000 (далее - контроллеры) предназначены для измерений и преобразований входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин параметров потока нефти и вычисления массы нефти в составе системы измерений количества и показателей качества нефти № 1008 на входе Марийского НПЗ (далее - СИКН).
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов, поступающих от измерительных преобразователей, в значения величин и вычислении по соответствующему алгоритму массы нефти.
К контроллерам данного типа относятся контроллеры измерительно-вычислительные OMNI 6000 с заводскими номерами 73033, 73034, 73817.
Контроллеры состоят из объединительной платы с модулями ввода/вывода и микропроцессора, помещенных в металлический корпус. На лицевой панели контроллеров расположены дисплей, светодиоды и клавиатура оператора.
Контроллеры имеют:
- сменные, назначаемые цифровые (D), последовательные (S, SE) и комбинированные (A, B, E, E/D, H, HV, SV) модули ввода/вывода;
- цифровой интерфейс прямой передачи данных;
- 14-разрядные аналого-цифровые преобразователи с температурной регулировкой;
- фотооптическую развязку каждой точки ввода/вывода;
- сдвоенные светодиоды, указывающие на активное цифровое устройство ввода/вывода;
- возможность выбора цифрового входа/выхода с отдельным предохранителем;
- прямой канал связи Modbus с программируемым логическим контроллером или распределенной системой управления с быстродействием 38,4 кбит/c;
- канал связи 10BaseT Ethernet с поддержкой Modbus TCP;
- USB порт.
Контроллеры позволяют конфигурировать логические схемы управления (до четырех контуров управления расходом/давлением), переменные для индикации и отчетности, архивировать и хранить данные и отчеты, проводить самодиагностику, подключать дополнительные модули цифрового интерфейса передачи данных Honeywell и Rosemount.

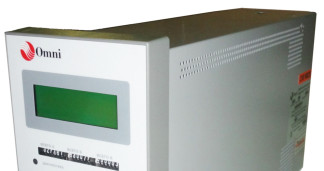

Общий вид контроллеров с указанием мест нанесения заводского №, знака утверждения типа и установки пломбы для защиты от несанкционированного доступа и вмешательства, содержащей изображение знака поверки, представлены на рисунках 1 и 2.
Рисунок 2 - Общий вид контроллеров с указанием места установки пломбы для защиты от несанкционированного доступа и вмешательства, содержащей изображение знака поверки
Заводские номера нанесены типографским способом на маркировочных табличках, закрепленных на корпусах контроллеров. Контроллеры расположены в отапливаемом помещении аппаратной СИКН.
Контроллеры имеют встроенное метрологически значимое программное обеспечение (ПО) и внешнее метрологически незначимое ПО, предназначенное для конфигурации и визуализации контроллеров.
ПО, используемое в контроллерах, не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после включения защиты. Идентификация ПО осуществляется при включении контроллера. Защита данных от несанкционированного доступа и вмешательства в ПО обеспечивается разграничением прав пользователя. Введены четырехугольная система доступа и система паролей.
Метрологические характеристики контроллеров указаны с учетом влияния ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| 73817 | 73033, 73034 | |
| Идентификационное наименование ПО | — | — |
| Номер версии (идентификационный номер ПО) | 24.75.01 | 24.75.00 |
| Цифровой идентификатор ПО | EBE1 | E825 |
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение характеристики |
| Диапазон измерений входных аналоговых сигналов и их преобразований в значения физических величин (температуры, давления, объемной доли воды): - сила постоянного тока, мА - напряжение постоянного тока, В | от 4 до 20 от 1 до 5 |
| Верхний предел диапазона измерений частоты импульсного сигнала по входу массового преобразователя расхода и преобразований частоты импульсного сигнала в значение расхода, Г ц, не более | 15000 |
| Диапазон измерений частоты (периода) импульсного сигнала по входу преобразователя плотности и преобразований частоты (периода) импульсного сигнала в значение плотности, Гц (мкс) | от 200 (5000) до 5000 (200) |
| Пределы допускаемой относительной погрешности преобразования входных аналоговых электрических сигналов в значения физических величин (температуры, давления, объемной доли воды), % | ±0,025 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности преобразования частоты (периода) импульсного электрического сигнала в значение плотности, % | ±0,005 |
| Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения массы, % | ±0,005 |
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - длина | 394 |
| - ширина | 127 |
| - высота | 229 |
| Масса, кг, не более | 7,25 |
| Параметры электрического питания: | |
| - род тока | постоянный/переменный |
| - диапазон напряжения переменного тока, В | от 220 до 250 |
| - диапазон напряжения постоянного тока, В | от 18 до 30 |
| - частота переменного тока, Г ц | 50±1 |
| Температура окружающего воздуха, °С | от 5 до 50 |
наносится на лицевую панель контроллеров в виде наклейки. Комплектность средства измерений
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллеры измерительно-вычислительные | OMNI 6000 | 1 шт. |
| Руководство пользователя | - | 1 экз. |
приведены в разделе 1 тома 1 «Архитектура системы и ее установка» руководства пользователя.
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация изготовителя.
Правообладатель
«OMNI FLOW COMPUTERS, INC», США Адрес: 12620, West Airport Blvd, Suite 100, Sugar Land, Texas 77478, USA
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
