| Номер в госреестре | 87648-22 |
| Наименование СИ | Ключи моментные предельные регулируемые |
| Обозначение типа СИ | HONITON TW |
| Изготовитель | HONITON INDUSTRIES INC., Тайвань |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные регулируемые HONITON TW (далее по тесту - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной относительной погрешностью и сигнализации о достижении нормированного момента.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса, под действием усилия приложенного к рукоятке ключа. При достижении заранее установленного значения крутящего момента силы ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем установленного крутящего момента, предельного механизма, головки с трещоточным механизмом, включающей присоединительный квадрат с шариковым фиксатором и переключателем направления вращения.
Ключи являются моментными предельными с фиксированной регулировкой и с предупреждающим сигналом, получаемым рукой через рукоятку и на слух (тип 2, класс В по ГОСТ 33530-2015 (ISO 6789:2003)).
Ключи выпускаются в следующих модификациях TW-20025, TW-30050, TW-30100, TW-40100, TW-40200, TW-40300, TW-40400, TW-60500, TW-60750, TW-81000, отличающихся диапазоном измерений крутящего момента силы, ценой деления шкалы, геометрическими размерами, массой.

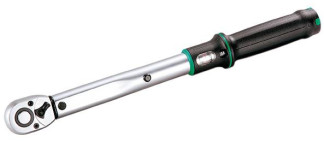

Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента. Внешний вид ключей, нанесения знаков утверждения типа и поверки, заводского номера приведены на рисунке 1.
Заводской номер наносится на корпус ключей фотохимическим травлением в формате «XXYYYYY» (где ХХ - обозначение из букв и YYYYY обозначение из цифр).
Приводной квадрат с трещоткой
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений крутящего момента силы, Нм | |
| TW-20025 | от 5 до 25 |
| TW-30050 | от 10 до 50 |
| TW-30100 | от 20 до 100 |
| TW-40100 | от 20 до 100 |
| TW-40200 | от 40 до 200 |
| TW-40300 | от 60 до 300 |
| TW-40400 | от 80 до 400 |
| TW-60500 | от 110 до 550 |
| TW-60750 | от 150 до 750 |
| TW-81000 | от 300 до 1000 |
| Пределы допускаемой относительной погрешности измерений крутящего момента | |
| силы от верхнего предела измерений, % | ± 3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Устойчивость ключей к перегрузке крутящим моментом силы, превышающим верхний предел измерений на 20 %. | Ключи сохраняют работоспособность после нагружения крутящим моментом силы, превышающим верхний предел измерений на 20 %. |
| 1 | 2 |
| Условия эксплуатации | |
| - повышенная рабочая температура, °С, не более | +50 |
| - пониженная рабочая температура, °С, не | |
| ниже | -50 |
| - относительная влажность, % при темпе | |
| ратуре 25 °С; - атмосферное давление, гПа (мм. рт. ст.) | 80 от 840 до 1067 (от 630 до 800) |
| Размер присоединительного квадрата, дюйм, не более | |
| TW-20025 | 1/4 |
| TW-30050 | 3/8 |
| TW-30100 | 3/8 |
| TW-40100 | 1/2 |
| TW-40200 | 1/2 |
| TW-40300 | 1/2 |
| TW-40400 | 1/2 |
| TW-60500 | 3/4 |
| TW-60750 | 3/4 |
| TW-81000 | 1 |
| Габаритные размеры (ширина-длина), мм, не более | |
| TW-20025 | 26,5x290,0 |
| TW-30050 | 40,5x360,0 |
| TW-30100 | 40,5x405,0 |
| TW-40100 | 40,5x405,0 |
| TW-40200 | 40,5x500,0 |
| TW-40300 | 40,5x595,0 |
| TW-40400 | 40,5x680,0 |
| TW-60500 | 63,0x970,0 |
| TW-60750 | 63,0x1150,0 |
| TW-81000 | 63,0x1250,0 |
| 1 | 2 |
| Масса, г, не более | |
| TW-20025 | 420 |
| TW-30050 | 920 |
| TW-30100 | 1020 |
| TW-40100 | 1020 |
| TW-40200 | 1200 |
| TW-40300 | 1330 |
| TW-40400 | 1820 |
| TW-60500 | 3700 |
| TW-60750 | 6800 |
| TW-81000 | 9200 |
наносится типографским способом на титульные листы руководства по эксплуатации ключей и наклеиванием знака на корпус.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный регулируемый HONITON TW | в зависимости от модификации | 1 шт. |
| Тара упаковочная | - | 1 шт. |
| Руководство по эксплуатации | HONITON TW РЭ | 1 экз. |
приведены в части 7 «Устройство и принцип работы» документа HONITON TW РЭ «Ключи моментные предельные регулируемые HONITON TW. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы».
ГОСТ 33530-2015 (ISO 6789:2003) Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
Ключи моментные предельные регулируемые HONITON TW. Стандарт предприятия.
Правообладатель
HONITON INDUSTRIES INC, Taiwan R.O.C.
Адрес: № 198, Deming Road, Tai-Ping Dist, Taichung 411, Taiwan R.O.C.
Телефон: 886-4-2278 5199 Е-mail: info@honiton.com.tw
