| Номер в госреестре | 87656-22 |
| Наименование СИ | Системы мониторинга микроклимата |
| Обозначение типа СИ | ГИГРОТЕРМОН |
| Изготовитель | Общество с ограниченной ответственностью "Инженерные Технологии" (ООО "Инженерные Технологии"), г. Челябинск |
| Год регистрации | 2022 |
| Срок свидетельства | 13.12.2027 |
| МПИ (интервал между поверками) | 2 года, 4 года - при использовании Комплексов регистраторов температуры и относительной влажности серии TR |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга микроклимата ГИГРОТЕРМОН (далее системы) предназначены для измерений параметров микроклимата (температуры окружающего воздуха, относительной влажности воздуха, перепада давлений), передачи и хранения измеренных параметров.
Принцип действия систем основан на измерении и преобразовании в цифровой код сигналов, поступающих от датчиков климатических ИПМ, термогигрометров многоканальных типа ТГМ и от комплексов регистраторов температуры и относительной влажности серии TR, передачи измеренной информации посредством цифровых сетей, в том числе беспроводных, для дальнейшего хранения, визуализации измеренных значений и создания отчетов на основе измеренной информации.
Системы представляют собой совокупность первичных измерительных преобразователей, приборов мониторинга микроклимата «Гигротермон-М» и (или) «Гигротермон-RF» (далее контроллеры), средств сбора и передачи данных, серверной и клиентской вычислительные техники (ПЭВМ).
Конструкция систем является распределенной и проектно-компонуемой. Первичные измерительные преобразователи систем устанавливаются на объектах контроля (контрольные точки), а контроллеры и устройства сбора и передачи данных могут быть вынесены за пределы объекта контроля (точки контроля) и монтированы в различные шкафы управления, распределительные щитки, щитки управления и т.д.
Перечень возможных компонентов систем с описанием их функционального назначения представлен в таблице 1. Количество контроллеров и первичных измерительных преобразователей, входящих в состав систем, указывается в кодовом обозначении (маркировке) системы. Состав систем указывается в спецификации на систему.
Таблица 1 - Компоненты систем мониторинга микроклимата ГИГРОТЕРМОН
| Наименование | Функциональное назначение компонентов | Примечания |
| Первичные измерительные преобразователи | ||
| Датчики климатические ИПМ | Измерение температуры окружающей среды, измерение относительной влажности воздуха, измерение перепада давления | Номер датчика в ФИФ* 83449-21 |
| Термогигрометры многоканальные типа ТГМ | Измерение температуры окружающей среды, измерение относительной влажности воздуха | Номер датчика в ФИФ 72434-18 |
| Наименование | Функциональное назначение компонентов | Примечания |
| Комплексы регистраторов температуры и относительной влажности серии TR | Периодические измерения температуры окружающей среды и относительной влажности воздуха | Номер датчика в ФИФ 73311-18 |
| Контроллеры | ||
| Прибор мониторинга микроклимата «Г игротермон-М» | Сбор данных с первичных измерительных преобразователей по интерфейсу 1-wire; Передача данных по интерфейсу RS485. | до 20 подключаемых датчиков |
| Прибор мониторинга микроклимата «Г игротермон-RF» | Сбор данных с первичных измерительных преобразователей при помощи беспроводных узлов «I-Sens», «E-Sens», «ПИРС-1» и др.; Передача данных по интерфейсам RS485 и Ethernet. | до 50 подключаемых датчиков |
| Устройства для сбора и передачи данных с первичных измерительных преобразователей на контроллеры | ||
| Узел беспроводной «I-Sens» | Передача измеренных значений от регистратора температуры и относительной влажности серии TR, датчика климатического ИПМ или термогигрометра многоканального типа ТГМ на прибор мониторинга микроклимата «Гигротермон-RF» | Частота передачи данных 433 МГц, антенна встроенная |
| Узел беспроводной «I-Sens-M» (на супермагнитах для фармацевтического холодильника/ морозильника) | Передача измеренных значений от вынесенного датчика климатического ИПМ, термогигрометра многоканального типа ТГМ или регистратора температуры и относительной влажности серии TR, установленного в выносной адаптер, на прибор мониторинга микроклимата «Г игротермон-RF» | Частота передачи данных 433 МГц, антенна встроенная |
| Узел беспроводной «E-Sens» | Передача измеренных значений от регистратора температуры и относительной влажности серии TR, датчика климатического ИПМ или термогигрометра многоканального типа ТГМ на прибор мониторинга микроклимата «Гигротермон-RF» | Частота передачи данных 433 МГц, антенна внешняя |
| Узел беспроводной «E-Sens-M» (на супермагнитах для фармацевтического холодильника/морозильника) | Передача измеренных значений от вынесенного датчика климатического ИПМ, термогигрометра многоканального типа ТГМ или регистратора температуры и относительной влажности серии TR, установленного в выносной адаптер, на прибор мониторинга микроклимата «Г игротермон-RF» | Частота передачи данных 433 МГц, антенна внешняя |
| Узел беспроводной (совместное устройство) «ПИРС-#», где # -модификация узла | Сбор показаний от подключенного датчика или из памяти подключенного регистратора и передача данных на прибор мониторинга микроклимата «Гигротермон-RF» | Частота передачи данных 433 МГц, антенна внешняя или |
| Наименование | Функциональное назначение компонентов | Примечания |
| встроенная | ||
| Адаптеры 1W-2/3-iB, 2RJ12-iB-IP20 | Установка регистраторов температуры и относительной влажности серии TR и подключение к системе ГИГРОТЕРМОН по интерфейсу 1-wire | |
| Адаптеры 1W-2/3L-iB, 2RJ12L-iB-IP20 | Установка в конце линии 1-wire | |
| Тройники 3RJ12-IP20 3RJ12-IP65 | Выносная установка датчиков в холодильник и подключение к системе ГИГРОТЕРМОН по интерфейсу 1-wire | |
| Возможные вспомогательные устройства | ||
| Преобразователь интерфейсов «RSWE-1.0 DIN» (Ethernet/RS-485) | Создание «моста» между интерфейсами Ethernet/RS-485 или Wi-Fi/RS485 | |
| Модем «GSMIT» | SMS информирование на основе входных дискретных сигналах и информации, поступающей по интерфейсу RS485 | Может применяться для связи с ПК по GPRS |
| Преобразователь интерфейсов RS485/USB | Создание «моста» между интерфейсами USB/RS485 | |
| Таймер «ТП-1» | Автоматическое дискретное или аналоговое управление электрооборудованием | |
| Модуль расширения дискретных сигналов «1wio2 DIN» | сопряжение дискретных сигналов типа «сухой контакт» или источник напряжения постоянного тока от 5 до 8 В | |
| Модуль расширения аналоговых сигналов «HiHx2 DIN» | подключение к системе различных промышленных датчиков с унифицированными выходными сигналами | |
| Вычислительные устройства | ||
| Серверные и клиентские ПЭВМ | хранение в базе данных системы измеренной информации, визуализация измеренной информации от всех подключенных к системе первичных измерительных преобразователей | |
| Примечание: * - Федеральный информационный фонд по обеспечению единства измерений | ||
Структура кодового обозначения (маркировки) системы представлена ниже.
Гигротермон-А-БББ-Тxxx-ТВyyy-ДДzzz-ккк,
Где:
А - тип связи с датчиками:
- П - проводная, на базе контроллеров Г игротермон-М
- Р - беспроводная, на базе контроллеров Гигротермон-RF
- К - комбинированная, используются оба типа контроллеров БББ - количество контроллеров
Txxx - датчики температуры, xxx - их количество
ТВууу - датчики температуры и относительной влажности, yyy - их количество
ДДzzz - датчики дифференциального давления, zzz - их количество
ккк - количество беспроводных узлов в беспроводных и комбинированных системах.
Принципиальная схема систем, а также общий вид различных компонентов системы представлены на рисунках 1-7. Общий вид подключаемых первичных измерительных преобразователей представлен в соответствующих им описаниях типа средства измерений. Внешний вид различных компонентов систем, не имеющих метрологические характеристики, может быть изменен изготовителем в одностороннем порядке.

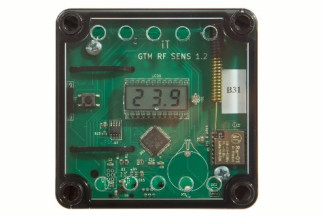

Рисунок 4 - общий вид узла беспроводного «I-Sens»
Заводской номер системы наносится в паспорт системы типографским способом. Конструкция системы не предусматривает нанесения на нее знака поверки. Пломбирование системы не предусмотрено.
Программное обеспечение (ПО) системы состоит из встроенного и автономного ПО. Метрологически значимыми являются обе части ПО. Встроенное ПО устанавливается на контроллеры «Гигротермон-М» и «Гигротермон-RF» и недоступно для несанкционированной внешней модификации.
Автономное ПО «Гигротермон-АРМ» устанавливается на серверные и клиентские ПЭВМ и используется для сбора, хранения, и визуализации измеренной информации. В качестве автономного ПО также используется «Гигротермон-Web», находящееся на сервере интернет-ресурса по ссылке https://itsensor.ru и не требующее установки на клиентские ПЭВМ.
Метрологические характеристики системы нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014
Идентификационные данные ПО представлены в таблицах 2-4.
Таблица 2 - Идентификационные данные ПО контроллера «Гигротермон-М»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GTM-M |
| Номер версии (идентификационный номер) ПО, не ниже | 2.5 |
Таблица 3 - Идентификационные данные ПО контроллера «Гигротермон-RF»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RfServer |
| Номер версии (идентификационный номер) ПО, не ниже | 6.2 |
Таблица 4 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Г игротермон-АРМ |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.20 |
| Идентификационное наименование ПО | Г игротермон-Web |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1 |
Метрологические и основные технические характеристики систем мониторинга микроклимата ГИГРОТЕРМОН приведены в таблицах 5 - 6.
Таблица 5 - метрологические характеристики систем мониторинга микроклимата
ГИГРОТЕРМОН
| Наименование измерительного канала | Первичный измерительный преобразователь измерительного канала | Диапазон измерений | Пределы допускаемой абсолютной погрешности в рабочих условиях применения |
| Канал измерения температуры окружающей среды, °С (на базе датчиков климатических ИПМ) | ИПМ-10-1х, ИПМ-12-10 | от -40 до +60 | ±1,0 °С во всем диапазоне измерений |
| ИПМ-10-2х, ИПМ-12-20 | ±0,5 °С во всем диапазоне измерений | ||
| ИПМ-10-3х, ИПМ-12-30 | ±0,3 °С во всем диапазоне измерений | ||
| ИПМ-10-4х, ИПМ-12-40 | ±0,3 °С в диапазоне от -40 до +20 °С включ. ±0,2 °С в диапазоне св. +20 °С | ||
| ИПМ-11-1х | от -10 до +60 | ±1,0 °С во всем диапазоне измерений | |
| ИПМ-11-2х | ±0,5 °С во всем диапазоне измерений | ||
| ИПМ-11-3х | ±0,3 °С во всем диапазоне измерений | ||
| ИПМ-11-4х | ±0,3 °С в диапазоне от -10 до +20 °С включ. ±0,2 °С в диапазоне св. +20 °С | ||
| ИПМ-21-10 | от -80 до +125 | ±5,0 °С во всем диапазоне измерений | |
| ИПМ-21-20 | ±2,5 °С во всем диапазоне измерений | ||
| Канал измерения температуры окружающей среды, °С (на базе термогигрометров многоканальных типа ТГМ) | ТГМ1-ДТ1-П6, ТГМ2-ДТ1-П6, ТГМ1-ДТ1-П2, ТГМ2-ДТ1-П2, ТГМ1-ДТ1-Б, ТГМ2-ДТ1-Б | от -40 до +80 | ±2,0 °С в диапазоне от -40 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +80 °С |
| ТГМ1-ДТ1-М, ТГМ2-ДТ1-М | от -55 до +125 | ±2,0 °С в диапазоне от -55 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +85 °С включ. ±2,0 °С в диапазоне св. +85 до +125 °С | |
| ТГМ1-ДТ1-К1, ТГМ2-ДТ1-К1 | от -40 до +60 | ±2,0 °С в диапазоне от -40 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +60 °С | |
| ТГМ1-ДТ1-К2, ТГМ2-ДТ1-К2 | от -55 до +80 | ±2,0 °С в диапазоне от -5 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +80 °С | |
| Канал измерения температуры окружающей среды, °С (на базе комплексов регистраторов | TRKO-1G | от -40 до +85 | ±1,3 °С в диапазоне от -40 до -30 °С включ. ±1,0 °С в диапазоне св. -30 до +70 °С включ. ±1,3 °С в диапазоне св. +70 до +85 °С |
| TRKO-2L | от -40 до +85 | ±0,6 °С в диапазоне |
| Наименование измерительного канала | Первичный измерительный преобразователь измерительного канала | Диапазон измерений | Пределы допускаемой абсолютной погрешности в рабочих условиях применения |
| температуры и относительной влажности серии TR) | от -40 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +65 °С включ. ±0,9 °С в диапазоне св. +65 до +85 °С | ||
| TRKO-2V | от -20 до +85 | ±0,6 °С в диапазоне от -20 до -10 °С включ. ±0,5 °С в диапазоне св. -10 до +65 °С включ. ±0,8 °С в диапазоне св. +65 до +85 °С | |
| Канал измерения относительной влажности воздуха, % (на базе датчиков климатических ИПМ)* | ИПМ-10-х1, ИПМ-11-х1 | от 5 до 95 | ±5,0 % во всем диапазоне измерений |
| ИПМ-10-х2, ИПМ-11-х2 | от 5 до 95 | ±3,0 % во всем диапазоне измерений | |
| ИПМ-10-х3, ИПМ-11-х3 | от 5 до 95 | ±2,0 % в диапазоне от 5 до 75 % влюч. ±3,0 % в диапазоне св. 75 до 95 % влюч. | |
| Канал измерения относительной влажности воздуха, % (на базе термогигрометров многоканальных типа ТГМ) | ТГМ1-ДВ1-П2, ТГМ2-ДВ1-П2, ТГМ1-ДТВ1-П2, ТГМ2-ДТВ1-П2 | от 5 до 95 | ±5,0 % в диапазоне от 5 до 89 % влюч. ±7,0 % в диапазоне св. 89 до 95 % влюч. |
| Канал измерения относительной влажности воздуха, % (на базе комплексов регистраторов температуры и относительной влажности серии TR) | TRKO-2V | от 5 до 95 | ±5,0 % во всем диапазоне измерений |
| Канал измерений перепада давления, Па (на базе датчиков климатических ИПМ) | ИПМ-41-01 | от 0 до 50 | ±3,0 Па во всем диапазоне измерений |
| ИПМ-41-02 | от 0 до 50 | ±2,5 Па во всем диапазоне измерений | |
| ИПМ-41-03 | от 0 до 50 | ±1,5 Па в диапазоне от 0 до 20 Па включ. ±2,5 Па в диапазоне св. 20 до 50 Па включ. | |
| Примечания: Где: х - параметр точности смежного канала датчика. * - Данные указаны для диапазона эксплуатации при температуре от -20 до + 60 °С | |||
Лист № 8 Всего листов 10
Таблица 6 - Основные технические характеристики компонентов систем мониторинга микроклимата ГИГРОТЕРМОН__
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В: | |
| - для первичных измерительных преобразователей, | |
| адаптеров, тройников и модулей расширения | 5 |
| - для узлов беспроводных (от сменного элемента питания) | 3,6 |
| - для контроллеров и преобразователя «RSWE-1.0 DIN» | от 12 до 24 |
| - для модема «GSMIT» и таймера «ТП-1» | 12 |
| Условия эксплуатации: | |
| -диапазон рабочих температур, °С: | |
| - для первичных измерительных преобразователей | в соответствии с ОТ* |
| - для контроллеров | от -20 до +50 |
| - для узлов беспроводных «ПИРС-#», «I-Sens», «E-Sens» и | |
| для преобразователя интерфейсов «RSWE-1.0 DIN» | от -20 до +70 |
| - для узлов беспроводных «I-Sens-М», «E-Sens-M» и для | |
| модема «GSMIT | от -20 до +50 |
| - для адаптеров 1W-2/3-iB, 1W-2/3L-iB, 2RJ12L-iB-IP20 | от -40 до +40 |
| - для тройников 2RJ12-IP65, 3RJ12-IP20 и для адаптеров | |
| 2RJ12-iB-IP20 | от -40 до +80 |
| - для модулей расширения | от 0 до +70 |
| -относительная влажность, %: | |
| - для первичных измерительных преобразователей | в соответствии с ОТ* |
| - для контроллеров, узлов беспроводных, модема «GSMIT», | |
| таймера «ТП-1», и преобразователя «RSWE-1.0 DIN» | от 0 до 95 |
| - для адаптеров 1W-2/3-iB, 1W-2/3L-iB, 2RJ12L-iB-IP20 | от 0 до 99 |
| - для тройников 2RJ12-IP65, 3RJ12-IP20 | от 0 до 100 |
| - для адаптера 2RJ12-iB-IP20 | от 0 до 100 |
| - для модулей расширения | от 30 до 80 |
| Габаритные размеры (высотахдлинахширина), мм, не более: | |
| - для первичных измерительных преобразователей | в соответствии с ОТ* |
| - для контроллера «Гигротермон- М», модулей расширения, | 97x53x63 |
| модема «GSMIT» и таймера «ТП-1» | |
| - для контроллера «Гигротермон-RF» | 90x71x57 |
| - для узлов беспроводных «ПИРС-#» | 114x58x30 |
| - для узлов беспроводных «I-Sens», «E-Sens», «I-Sens-М», | |
| «E-Sens-М» | 94x94x57 |
| - для адаптеров 2RJ12-iB-IP20, 2RJ12L-iB-IP20 | 58x42x25 |
| - для тройника 3RJ12-IP20 | 51x78x28 |
| - для тройника 2RJ12-IP65 | 93x93x65 |
| - для адаптеров 1W-2/3-iB, 1W-2/3L-iB | 93x93x65 |
| - для преобразователя интерфейсов «RSWE-1.0 DIN» | 85x53x55 |
| Масса компонентов, г, не более | |
| - для первичных измерительных преобразователей | в соответствии с ОТ* |
| - для контроллера «Г игротермон- М» | 130 |
| - для контроллера «Гигротермон-RF» | 140 |
| - для узлов беспроводных «ПИРС-#» | 95 |
| - для узлов беспроводных «I-Sens», «E-Sens», «I-Sens-М», | |
| «E-Sens-М» | 300 |
| Наименование характеристики | Значение |
| Примечание: | |
| * - данные технические характеристики указаны в описании типа средства измерений на | |
| применяемые первичные измерительные преобразователи | |
наносится на Руководство по эксплуатации и паспорт системы типографским способом.
Таблица 7- Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Система мониторинга микроклимата ГИГРОТЕРМОН | в соответствии с заказом | 1 шт. |
| Компоненты системы | - | определяется спецификацией на систему |
| Руководство по эксплуатации | СЦТР.421452.200 РЭ | 1 экз. |
| Паспорт (со спецификацией на систему в виде приложения) | СЦТР.421452.200 ПС | 1экз. |
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 31 августа 2021 г. №1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1 • 105 Па»;
СЦТР.421452.200 ТУ «Системы мониторинга микроклимата ГИГРОТЕРМОН. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Инженерные Технологии» (ООО «Инженерные Технологии»)
ИНН 6672328241
Адрес: 454081, г. Челябинск, ул. Ферросплавная, д.124, оф. 1314
Адрес места осуществления деятельности: 454081, г. Челябинск, ул. Ферросплавная,
д.124, оф. 1314
Телефон: +7 (351) 242-0745
E-mail: info@gigrotermon.ru
Web-сайт: www.gigrotermon.ru
