Установки поверочные для счетчиков нефтепродуктов УПСН, 87661-22

Назначение

Установки поверочные для счетчиков нефтепродуктов УПСН (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Описание

В качестве средств измерений температуры Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов, системы регулирования расхода жидкости, и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, насосных агрегатов, системы регулирования расхода жидкости, одного или нескольких измерительных участков, трубной обвязки с запорно-регулирующей арматурой. Опционально в состав установки может входить система создания и стабилизации расхода жидкости, автоматизированная система измерений управления и контроля или система сбора и обработки информации.

В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости в составе установок применяются: весовые устройства на базе датчиков весоизмерительных тензорезисторных и/или преобразователей весоизмерительных с цифровым терминалом и/или весов платформенных следующих изготовителей: «Mettler Toledo» (регистрационные номера 55379-13, 63002-16, 7169918), "Keli Sensing Technology (Ningbo) Co., Ltd." (регистрационные номера 78875-20, 78206-20, 77382-20, 75819-19) или производства ООО «ИК «Метрологические системы»; мерники металлические (могут быть установлены на весовые устройства, при их наличии) производства ООО «ИК «Метрологические системы»; расходомеры (в том числе счетчики, расходомеры-счетчики, счетчики-расходомеры, преобразователи массового и/или объемного расхода): расходомеры массовые Promass (регистрационный номер 15201-07), расходомеры массовые Promass модели 83F (регистрационный номер 70998-18), расходомеры массовые Promass 100, Promass 200 (регистрационный номер 57484-14), расходомеры массовые Promass (модификации Promass 300, Promass 500) (регистрационный номер 68358-17), расходомеры-счетчики массовые OPTIMASS (регистрационный номер 78635-20), счетчики - расходомеры массовые кориолисовые ROTAMASS (регистрационный номер 27054-14), расходомеры-счетчики массовые SITRANS F C (регистрационный номер 52346-12), счетчики-расходомеры массовые Micro Motion (регистрационный номер 45115-16), или производства ООО «ИК «Метрологические системы».

жидкости в составе установок применяются: преобразователи измерительные ИП 0304 (регистрационный номер 53654-13), термопреобразователи сопротивления из платины и меди и их чувствительные элементы (регистрационный номер 58808-14), датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех (регистрационный номер 75208-19), датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex (регистрационный номер 75207-19), датчики температуры КТХА, КТНН, КТХК, КТЖК, КТМК (регистрационный номер 57177-14), датчики температуры КТХА Ex, КТНН Ex, КТХК Ex, КТЖК Ex, КТМК Ex (регистрационный номер 57178-14), датчики температуры ТСПТ, ТСМТ (регистрационный номер 57175-14), датчики температуры ТСПТ Ex, ТСМТ Ex (регистрационный номер 57176-14), датчики температуры многозонные цифровые МЦДТ 1201 (регистрационный номер 74693-19), датчики температуры ТР, ТП (регистрационный номер 74164-19), датчики температуры ТР, ТП (регистрационный номер 46867-11), датчики температуры ТС5008 (регистрационный номер 14724-12), термопреобразователи сопротивления ТС (регистрационный номер 18131-04), термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 (регистрационный номер 15200-06) или производства ООО «ИК «Метрологические системы»

В качестве средств измерений избыточного давления жидкости в составе установок применяются: преобразователи давления измерительные АИР-10 (регистрационный номер 31654-19), датчики давления МИДА-15 (регистрационный номер 50730-17), преобразователи давления измерительные АИР-10 (регистрационный номер 31654-14), датчики давления МИДА-13П (регистрационный номер 17636-17), датчики избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03-Ех, ДДМ-03-МИ-Ех (регистрационный номер 45005-10), датчики давления ДМ5007 (регистрационный номер 14753-16), датчики давления ДМ5007-3151 (регистрационный номер 35264-07), датчики давления малогабаритные КОРУНД (регистрационный номер 47336-11), датчики давления ДД (регистрационный номер 46540-11), датчики избыточного давления ДДВ 017 (регистрационный номер 44385-10), датчики давления МК (регистрационный номер 42769-09), датчики давления Метран-55 (регистрационный номер 18375-08), датчики давления Метран-150 (регистрационный номер 32854-06), датчики давления I/A (регистрационный номер 15863-08), датчики давления ВДДЦ-1 (регистрационный номер 35087-07) или производства ООО «ИК «Метрологические системы».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры жидкости. Жидкость посредством насосных агрегатов и системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки измеряемой среды или на весовое устройство (при его наличии) или мерник металлический (при его наличии).

Показания с весового устройства и/или мерника металлического и/или расходомера считываются визуально (по цифровому терминалу и/или по шкале и/или по индикатору) или при наличии автоматизированной системы измерений управления и контроля или системы сбора и обработки информации в автоматическом режиме.

Расходомеры (один или несколько), объединенные в один узел с трубной обвязкой с запорно-регулирующей арматурой, могут быть установлены на базе автомобильного прицепа (транспортируемое (мобильное) исполнение).

Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

Автоматизированная система измерений управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

Установки имеют различные исполнения, отличающиеся составом средств измерений, индексами точности, программным обеспечением, а также стационарным или транспортируемым (мобильным) исполнениями, которые обозначаются следующим образом:

1    -тип;

2    - наибольший воспроизводимый массовый/объемный расход, т/ч (м3/ч);

3    - 1 - наличие в составе установки весового устройства;

0 - отсутствие в составе установки весового устройства.

4    - 1 - наличие в составе установки мерника металлического;

0 - отсутствие в составе установки мерника металлического.

5    - М - наличие в составе установки расходомеров массовых;

О - наличие в составе установки расходомеров объемных;

МО - наличие в составе установки расходомеров массовых и объемных;

0 - отсутствие в составе установки расходомеров.

6 - Индекс точности установки при применении расходомеров объемных/расходомеров массовых/весовых устройств/мерников металлических: 1, 2, 3 (в соответствии с таблицей 2). При отсутствии в составе установки расходомеров или весовых устройств или мерников металлических указывают «0» в соответствующей позиции.

7    - А - программное обеспечение автономное;

В - программное обеспечение встроенное;

0 - программное обеспечение отсутствует.

8    - С - стационарное исполнение;

Т - транспортируемое (мобильное) исполнение;

У - стационарное исполнение с транспортируемым(-и) расходомером(-ами), объединенными в один узел.

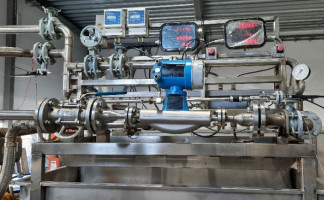

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

Пломбировка установок осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы и/или специальную мастику, которыми пломбируются фланцевые соединения расходомеров установок (при их наличии), а также пломбируются при наличии: шкала и/или уровнемерная трубка, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или места крепления компенсатора вместимости мерника металлического.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

б) расходомер

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест

нанесения знака поверки

Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на лицевую часть рабочего участка установки в левом углу методом гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

<=>

Установка поверочная для счетчиков нефтепродуктов УПСН

У Заводской номер: _

^ Дата выпуска:_
