| Номер в госреестре | 87667-22 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | SUPEC 7000 |
| Изготовитель | "Focused Photonics (Hangzhou), Inc.", КНР; завод-изготовитель "Hangzhou Puyu Technology Development Ltd.", КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой SUPEC 7000 (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов в различных объектах.
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме.
В состав масс-спектрометра входят:
- система ввода пробы, состоящая из перистальтического насоса и распылительной камеры;
- блок плазменной горелки;
- система для отбора ионов из плазмы и их транспорта в высоковакуумную часть масс-спектрометра;
- система ионной оптики;
- квадрупольный масс-фильтр;
- детектор ионов.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. В состав ионной оптики спектрометров входит гексапольная соударительная ячейка, которая используется для подавления сигналов мешающих ионов.
Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает динамический диапазон более 9 порядков величины.
Масс-спектрометр управляется при помощи внешнего персонального компьютера с установленным программным обеспечением Element V.
Пломбирование масс-спектрометров не предусмотрено.
Заводские номера расположены на задней панели масс-спектрометров.
Общий вид масс-спектрометров представлен на рисунке 1.

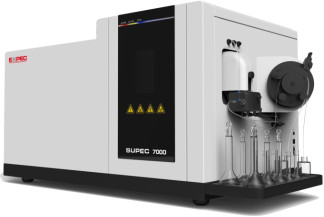

Рисунок 1- Общий вид масс-спектрометров с индуктивно связанной плазмой SUPEC 7000
место нанесения знака утверждения типа
Программное обеспечение Element V предназначено для настройки параметров измерений и проверки рабочего состояния прибора, сбора, обработки и хранения информации, расчёта содержания элементов, создания методов измерений, выдачи результатов измерений в форме отчетов.
Несанкционированный доступ к программному обеспечению исключён посредством защиты учетной записи пользователя паролем.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Element V |
| Номер версии (идентификационный номер) ПО | не ниже 2.3 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Программное обеспечение масс-спектрометра не влияет на метрологические характеристики.
Таблица 2 - Метрологические характеристики масс-спектрометров с индуктивно связанной
плазмой SUPEC 7000
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 5 до 260 вкл. |
| Разрешающая способность в стандартном режиме на уровне 10 % высоты пика, а.е.м., не более | 0,95 |
| Чувствительность, (имп/с)/(мг/дм3), не менее - 7Li | 10106 |
| - 59Co | 30106 |
| - 138Ва | 90106 |
| - 209Bi | 80106 |
| Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более | 5 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, %, не более | 2,5 |
Таблица 3 - Основные технические характеристики масс-спектрометров с индуктивно связан
ной плазмой SUPEC 7000
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 2201 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность (при температуре 25 °С), % | от 20 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Потребляемая мощность, ВА, не более | 3500 |
| Г абаритные размеры средства измерений, мм, не более | |
| - высота | 559 |
| - ширина | 602 |
| - длина | 980 |
| Масса, кг, не более | 165 |
Знак утвержденного типа
наносится на переднюю панель масс-спектрометра в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой | SUPEC 7000 | 1 шт. |
| Форвакуумный насос | - | 1 шт. |
| Холодильник-рециркулятор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
техническая документация фирмы «Focused Photonics (Hangzhou), Inc.», КНР.
Правообладатель
Фирма «Focused Photonics (Hangzhou), Inc.», КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R.China (310052)
