| Номер в госреестре | 87681-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M4 RUS |
| Изготовитель | Общество с ограниченной ответственностью "ЕФТ СЕРВИС" (ООО "ЕФТ СЕРВИС"), г. Москва. |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT M4 RUS (далее - аппаратура) предназначена для измерений координат и длин базисов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания или встроенной аккумуляторной батареи.
На передней панели корпуса аппаратуры расположен блок управления, а именно -сенсорный дисплей, индикатор приема спутниковых сигналов и индикатор состояния/приема данных.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L2, L2C, L2E, L5; GLONASS: L1C/A, L1P, L2C/A, L2P, L3 CDMA; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; SBAS: L1C/A, L5, QZSS: L1C/A, L1SAIF, L1C, L2C, L5, LEX; IRNSS: L5; MSS L-Band; EFT xFix.
Заводской номер аппаратуры в числовом формате типографским способом указывается на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

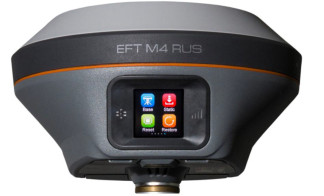

Общий вид аппаратуры представлен на рисунке 1.
Общий вид маркировочной наклейки и схема пломбирования представлены на
рисунке 2.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 2.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), обеспечивающее взаимодействие составных частей аппаратуры, запись, хранение и передачу результатов измерений, программное обеспечение (далее - ПО) контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | МПО | EFT Field Survey | EFT Seismic | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационный номер ПО), не ниже | 2.2.7 | 4.2.0 | 4.2.0 | 2.0 | 1.0.0 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане | ±2-(2,5+0,5-10'6-D) |
| - по высоте | ±2-(5,0+0,5-10'6-D) |
| - «Кинематика в реальном времени (RTK)»: - в плане | ±2-(5,0+0,5-10'6-D) |
| - по высоте | ±2-(10,0+0,8-10'6-D) |
| - «Дифференциальный кодовый (DGNSS)»: - в плане | ±2-(250+1-10'6-D) |
| - по высоте | ±2-(500+1-10'6-D) |
| Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане | ±2000 |
| - по высоте | ±3000 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм: - «Статика»: - в плане | 2,5+0,5-10'6-D |
| - по высоте | 5,0+0,5-10'6-D |
| - «Кинематика в реальном времени (RTK)»: - в плане | 5,0+0,5-10'6-D |
| - по высоте | 10,0+0,8-10'6-D |
| - «Дифференциальный кодовый (DGNSS)»: - в плане | 250+1-10'6-D |
| - по высоте | 500+1-10'6-D |
| Допускаемая средняя квадратическая погрешность измерений координат в режиме «Автономный», мм: - в плане | 1000 |
| - по высоте | 1500 |
| где D - измеряемое расстояние в мм |
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 336/866/1440 |
| Тип антенны | Внешняя |
| Режимы измерений | «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)», «Автономный» |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 6 до 28 7,4 |
| Габаритные размеры (ДиаметрхВысота), мм, не более | 158x98 |
| Масса, кг, не более | 1,3 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая EFT M4 RUS | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Внешняя УКВ антенна | - | 1 шт. |
| Внешняя GSM антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Коммуникационный кабель OTG | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT M4 RUSTO | 1 экз. |
приведены в разделе «Включение и выключение ГНСС - приемника» «Аппаратура геодезическая спутниковая EFT M4 RUS. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 6811-002-51252683-2021 Аппаратура геодезическая спутниковая EFT M4 RUS. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ЕФТ СЕРВИС»
(ООО «ЕФТ СЕРВИС»), ИНН 7717785073
Адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2
Тел./факс: +7 (495) 215-0087
E-mail: service@eftgroup.ru
