| Номер в госреестре | 87684-22 |
| Наименование СИ | Преобразователи температуры термоэлектрические |
| Обозначение типа СИ | ПTТ-116 |
| Изготовитель | Общество с Ограниченной Ответственностью "Точные Измерительные системы и Оборудование - ТочМаш+" (ООО "ТИСО - ТочМаш+"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры термоэлектрические ПТТ-116 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры выходящих газов в двигателях, а также в других установках, находящихся в условиях ограниченного доступа.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величины значений термоэлектродвижущей силы определяются типом материалов чувствительных элементов (ЧЭ) и разностью температур рабочего и свободных концов ТП. Номинальная статическая характеристика (НСХ) ЧЭ ТП соответствует типу «К» по ГОСТ Р 8.585-2001.
ТП выполнены в виде неразборной сварной конструкции и состоят из двух одинаковых пар, сваренных между собой термоэлектродов, образующих два рабочих спая, не изолированных от рабочей среды и расположенных в одном корпусе с приваренной втулкой. Термоэлектроды изолированы при помощи 4-х канальной керамической трубки (внутри корпуса), а также термоцементной массой (внутри втулки). Свободные концы термоэлектродов приварены к контактным винтам М4 и М5 из термоэлектродного материала (М4 - хромель, М5-алюмель), расположенным в головке ТП. Винты установлены в керамический изолятор и закреплены при помощи гаек. Съем сигнала производится с контактных винтов преобразователя, к которым с помощью наконечников подсоединяются (компенсационные) провода. Наконечники закрепляются самоконтрящимися гайками.
Монтаж ТП на объекте измерений осуществляется при помощи фланцевого соединения. После осуществления монтажа термопреобразователей на двигателе (установке), в составе которого они применяются, их дальнейший демонтаж для проведения периодической поверки затруднен и бездемонтажная поверка невозможна в связи с особенностями их применения и конструкции.
Заводской номер наносится на корпус термопреобразователя методом гравировки. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус ТП. Пломбирование ТП не предусмотрено.
Фотография общего вида ТП с указанием места нанесения заводского номера приведена на рисунке 1.

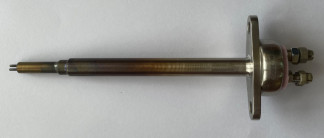

Рисунок 1 - Общий вид преобразователей температуры термоэлектрических ПТТ-116 с указанием места нанесения заводского номера
отсутствует.
Метрологические и основные технические характеристики ТП приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +850 |
| Рабочий диапазон измерений ТП, °С | от +300 до +800 |
| Условное обозначение типа НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 | К |
| Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ в диапазоне измерений от 0 до +800 °С, °С | ±3 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С): - в диапазоне от 0 до +400 °С включ. - в диапазоне св. +400 до 850 °С | ±3 ±0,0075 t |
| Пределы допускаемых значений дрейфа отклонения ТЭДС ТП от НСХ (при рабочем диапазоне измерений), °С/1 год (где t - значение измеряемой температуры, °С) | ±0,0024 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, МОм (при 100 В), не менее: - при температуре от +15 до +35 °С и относительной влажности от 45 до 80 % - при температуре рабочего конца +(700±50) °С | 0,5 0,05 |
| Испытательное напряжение при проверке электрической прочности изоляции ТП без пробоя и перекрытия в течение 1 мин, В | 350 |
| Диаметр монтажной части (переходный), мм | от 7 до 11 |
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, МОм (при 100 В), не менее: - при температуре от +15 до +35 °С и относительной влажности от 45 до 80 % - при температуре рабочего конца +(700±50) °С | 0,5 0,05 |
| Испытательное напряжение при проверке электрической прочности изоляции ТП без пробоя и перекрытия в течение 1 мин, В | 350 |
| Длина монтажной части, мм, не более | 182 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,17 |
| Нормальные климатические условия: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 45 до 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - в зоне головки ТП - в зоне рабочего конца ТП - относительная влажность воздуха при температуре +25 °С, %, не более | от -50 до +250 от -50 до +850 98 |
| Средняя наработка на отказ(1), ч, не менее | 100000 |
| Назначенный ресурс изделия в течение назначенного срока службы 20 лет(1), ч, не менее | 30000 |
| Примечание: (1) - данные характеристики нормированы для рабочего диапазона измерений ТП. | |
наносится на титульный лист Руководства по технической эксплуатации типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь температуры | ПТТ-116 | 1 шт. |
| термоэлектрический | ||
| Этикетка | ТСВУ.405221.022ЭТ | 1 экз. |
| Руководство по технической | PTT116-AG81F-01002-00 | 1 экз. на партию |
| эксплуатации | ||
| ТСВУ. 757462.001 | 1 шт. | |
| Наконечники | ТСВУ. 757462.002 | 1 шт. |
| ТСВУ. 757462.003 | 1 шт. | |
| ТСВУ. 757462.004 | 1 шт. |
приведены в документе PTT116-AG81F-01002-00 «Преобразователь температуры термоэлектрический ПТТ-116. Руководство по технической эксплуатации.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия; ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТСВУ.405221.022ТУ Преобразователь температуры термоэлектрический ПТ-116. Технические условия.
Правообладатель
Общество с Ограниченной Ответственностью «Точные Измерительные системы и Оборудование - ТочМаш+» (ООО «ТИСО - ТочМаш+»)
ИНН 1655339357
Юридический адрес: 420108, г. Казань, ул. Гафури, д. 71, оф.1 Адрес места деятельности: 420108, г. Казань, ул. Гафури, д. 71, оф.1 Телефон: +7 (843) 212-01-04/ +7 (953) 017-60-47 E-mail: tiso-tochmash@mail.ru
