| Номер в госреестре | 87699-22 |
| Наименование СИ | Установка поверочная массовая передвижная |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг"), г. Уфа |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная массовая передвижная (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.
Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости (в состав установки не входят), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы управления, сбора и обработки информации и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средства измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, средств измерений температуры жидкости, избыточного давления жидкости, а также системы управления, сбора и обработки информации. В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяются расходомеры массовые Promass (регистрационный номер 68358-17). В качестве средств измерений температуры жидкости применяются датчик температуры Rosemount 644 (регистрационный номер 63889-16) и термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный номер 303-91). В качестве средств измерений давления жидкости применяются датчик давления Метран-150 (регистрационный номер 32854-13), манометры показывающие для точных измерений МПТИ (регистрационный номер 26803-11) и манометры ФТ модели ДМ8008-ВУф Кс (регистрационный номер 60168-15). Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13). Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемого средства измерений и средств измерений, входящих в состав установки.

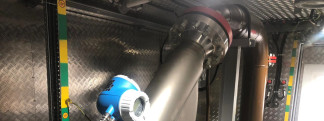

Общий вид установки представлен на рисунке 1.
Места пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров массовых Promass,
входящих в состав установки
Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
нги
нефтегаэинжиниринг
УСТАНОВКА ПОВЕРОЧНАЯ МАССОВАЯ ПЕРЕДВИЖНАЯ
В) Отсеки, интегрированные в закрытом кузове вездеходного автотранспорта на
двухосном шасси
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.
ЕН[
[6181
ЗАВОДСКОЙ НОМЕР № ДАТА ИЗГОТОВЛЕНИЯ
отк
1
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера на
маркировочной табличке
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Программное обеспечение установки разделяется на метрологически значимую и метрологически незначимую части.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | ПО ИВК (ИнКС.425210.003) |
| Идентификационное наименование ПО | Abak.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 4069091340 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) массового и объемного расходов жидкости, т/ч (м3/ч) | от 4 до 600 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, % | ±0,08 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % | ±0,09 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость (нефть товарная по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода) |
| Температура, °С | от -20 до +90 |
| Избыточное давление, МПа | от 0,1 до 10,0 |
| Плотность, кг/м3 | от 600 до 1200 |
| Вязкость, мм/с2 | от 1 до 1500 |
| Потребляемая мощность, ВА, не более | 9 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 9850 |
| - ширина | 2700 |
| - высота | 3860 |
| Параметры электрического питания: | |
| - напряжение питания, В | 380±38; 220±22 |
| - частота, Г ц | 50±1 |
| Масса, кг, не более | 21500 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится лазерной гравировкой на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная массовая передвижная, зав. № 618 | - | 1 шт. |
| Руководство по эксплуатации | 618.00.00.00.000 РЭ | 1 экз. |
| Паспорт | 618.00.00.00.000 ПС | 1 экз. |
приведены в разделе 1.4 «Устройство и принцип работы» документа «Установка поверочная массовая передвижная. Руководство по эксплуатации».
