| Номер в госреестре | 87702-22 |
| Наименование СИ | Теплосчетчики-регистраторы |
| Обозначение типа СИ | ВЗЛЕТ ТСР |
| Изготовитель | Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики-регистраторы ВЗЛЕТ ТСР предназначены для измерений тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления теплоносителя в системах отопления, подпитки, холодного и горячего водоснабжения, температуры окружающего воздуха.
Принцип действия теплосчетчиков-регистраторов ВЗЛЕТ ТСР основан на измерении количества и параметров теплоносителя в закрытых и открытых системах теплоснабжения и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами.
В зависимости от комплекта поставки теплосчетчики-регистраторы ВЗЛЕТ ТСР состоят из следующих составных частей: преобразователей расхода, температуры, давления, тепловычислителя и кабелей связи.
В качестве преобразователей расхода применяются средства измерений, основанные на электромагнитном, ультразвуковом, вихревом и тахометрическом принципе действия с частотно-импульсными, цифровыми стандарта RS-485 и токовыми выходами.
В качестве преобразователей температуры применяются платиновые термопреобразователи сопротивления c классом допуска А и В в соответствии с ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», в том числе с цифровыми выходами стандарта RS-485.
В качестве преобразователей давления применяются средства измерений с выходным токовым или цифровым сигналом стандарта RS-485 и соответствующих требованиям ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Количество подключаемых преобразователей расхода, температуры, давления определяется в соответствии с характеристиками тепловычислителя, указанных в его описании типа.
Допускается применение преобразователей измерительных ВЗЛЕТ АС (26778-09), ВЗЛЕТ АС мод. 2.0 (79589-20), Rosemount 644, Rosemount 3144P (56381-14) для преобразования аналоговых выходных сигналов преобразователей расхода, давления, температуры в цифровые.
В качестве тепловычислителей применяются средства измерений, измеряющие электрические сигналы силы постоянного тока, сопротивления, частоты, а также обрабатывающие сигналы цифровых интерфейсов. Тепловычислители производят измерение, вычисление, учет, индикацию, регистрацию, хранение и передачу значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в системах теплоснабжения.
Теплосчетчики-регистраторы ВЗЛЕТ ТСР обеспечивают отображение, архивирование в энергонезависимой памяти результатов измерений (тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления) в часовом, суточном и месячном архивах с объемом не менее 1488, 365 и 36 записей для каждого параметра соответственно и параметров функционирования (тип теплосистемы, внештатные ситуации, время работы) с объемом не менее 1200 записей для каждого параметра.
Преобразователи расхода, температуры, давления, тепловычислители, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР являются средствами измерений утвержденного типа. Количество подключаемых первичных преобразователей зависит от применяемого тепловычис-лителя. Средства измерений, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, представлены в таблице 1.
Таблица 1 - Типы и регистрационные номера средств измерений1, входящих в состав
теплосчетчиков-регистраторов ВЗЛЕТ ТСР_
_Т епловычислители_
Тепловычислители ВЗЛЕТ ТСРВ (74739-19)_
_Преобразователи расхода2_
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» (28363-14); расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР (84382-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» (20293-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» (52856-13); расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (85267-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (30333-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (39735-14); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (86321-22); расходомеры-счетчики жидкости ультразвуковые КАРАТ (44424-10); расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 (44424-12); преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (27104-08); преобразователи расхода вихревые электромагнитные ВЭПС-Р (61872-15); счетчики холодной и горячей воды ВМХ и ВМГ (18312-03); счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (61401-15); счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (61402-15); счетчики крыльчатые холодной и горячей воды СКБ (26343-08); преобразователи расхода электромагнитные ПРЭМ (76327-19); преобразователи расхода ЛГК410 (69536-17); преобразователи расхода электромагнитные МастерФлоу (3100112); расходомеры-счетчики электромагнитные Питерфлоу (66324-16); расходомеры-счетчики жидкости ультразвуковые US800 (21142-11); расходомеры-счетчики жидкости ультразвуковые
OPTISONIC (80128-20)_
_Преобразователи температуры_
Термопреобразователи сопротивления «ВЗЛЕТ ТПС» (21278-11); комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (46156-10); комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (39145-08); термопреобразователи сопротивления Метран-2000 (38550-13); комплекты термопреобразователей сопротивления КТСП-Н (3887817); термопреобразователи сопротивления платиновые ТСП и ТСП-К (65539-16), термопреобразователи сопротивления платиновые ТСП-Н (38959-17); термопреобразователи сопротивления Rosemount 0065 (76007-19); датчики температуры Rosemount 644 (63889-16); термопреобразователи универсальные ТПУ 0304 (50519-17)_ _Преобразователи давления_
Датчики давления Метран-75 (48186-11); датчики давления Метран-150 (32854-13); датчики давления малогабаритные Корунд (47336-16); преобразователи давления измерительные СДВ (28313-11); датчики давления 415М (59550-14); преобразователи давления измерительные АИР-20/М2 (63044-16); преобразователи давления ПДТВХ-1 (43646-10); датчики давления серий DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU (75925-19); преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (61533-15); преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (56237-14); датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ (62292-15)_
1 - Интервал между поверками средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, составляет не менее четырех лет.
2 - Для водяных систем теплоснабжения для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin > 50, где Gmax - максимальное нормированное значение расхода, измеряемое теплосчетчиком, м3/ч; Gmin - минимальное нормированное значение расхода, измеряемое теплосчетчиком, м3/ч._
Общий вид теплосчетчиков-регистраторов ВЗЛЕТ ТСР зависит от комплекта поставки. Общий вид средств измерений входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР определятся в соответствии с их описанием типа.

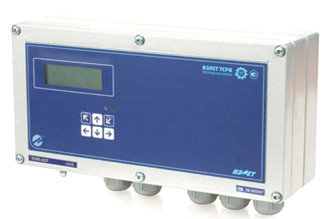

Общие виды и обозначение типа средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР представлены на рисунках 1 - 4.
Нанесение знака поверки на теплосчетчики-регистраторы ВЗЛЕТ ТСР не предусмотрено.
УРСВ ВЗЛЕТ МР
ЭМИР-ПРАМЕР-550 КАРАТ, КАРАТ-520
Рисунок 2г - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР
КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 КТПТР-04, КТПТР-05, КТПТР-05/1
MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510, MBS 3300, MBS 3350, MBS 4003
Рисунок 4б - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР
Заводской номер теплосчетчика-регистратора ВЗЛЕТ ТСР наносится методом шелко-графии, термопечати, лазерной гравировки и/или металлографики на маркировочную табличку, которая крепится на лицевой панели тепловычислителя. Обозначения мест нанесения заводского номера представлены на рисунке 5.
I ш@®
~^ Sd)© ®©@ 0®® @©@ Q®0
ТСРЕ-СМДРТ-Про №0Ф0№5
Пломбировка от несанкционированного доступа теплосчетчиков-регистраторов ВЗЛЕТ ТСР осуществляется в соответствии с рисунком 6:
Программное обеспечение теплосчетчиков-регистраторов ВЗЛЕТ ТСР встроенное, которое устанавливается в интегрированной памяти тепловычислителя при изготовлении.
Разделение программного обеспечения на метрологически значимую и метрологически незначимую части отсутствует.
Программное обеспечение предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, вычисления, хранения результатов вычислений, измеряемых параметров, настроек и архивирование данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчиков-регистраторов ВЗЛЕТ ТСР приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО1) | ВЗЛЕТ ТСРВ-ХХХХХ |
| Номер версии (идентификационный номер) ПО1), не ниже | 61.00.04.00 |
| Цифровой идентификатор ПО | 1) |
| 1) - конкретное значение указано в паспорте | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тепловой энергии, ГДж | от 0,0001 до 9999999 |
| Диапазон измерений тепловой мощности, ГДж/ч | от 0,0001 до 99999 |
| Диапазон измерений объемного (массового) расхода теплоносителя2^ м3/ч (т/ч) | от 0,01 до 300000 |
| Диапазон измерений температуры теплоносителя2), °С | от 0 до +1801) |
| Наименьшее значение разности температур теплоносителя2), °С | 3 |
| Наибольшее значение разности температур теплоносителя2), °С | 1801) |
| Диапазон измерений температуры окружающего воздуха2), °С | от -50 до +100 |
| Диапазон измерений давления теплоносителя2), МПа | от 0 до 6,3 |
| Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры3), °С | ±(0,6 + 0,004-|t|) |
| Пределы допускаемой относительной погрешности пары преобразователей температуры теплосчетчиков при измерении разности температур теплоносителя3), % | ± (0,5 + 3 • Atmin / At) |
| Пределы допускаемой относительной погрешности преобразователей расхода теплосчетчиков при измерении объемного (массового) расхода и объема (массы) теплоносителя в водяных системах теплоснабжения3^ % - для класса точности 14) - для класса точности 24) | ±(1,0 + 0,01Gmax/G), но не более 3,5 ±(2,0 + 0,02 • Gmax/ G), но не более 5 |
| Пределы допускаемой приведенной к ВПИ погрешности теплосчетчиков при измерении давления3), % | ±1,0 |
| Пределы допускаемой относительной погрешности тепловычислителя теплосчетчиков при измерении тепловой энергии3), % | ± (0,5 + Atmin / At) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии3), %: закрытая система теплоснабжения: - для класса 14) - для класса 24) открытая система теплоснабжения в соответствии с ГОСТ Р 8.728-2010 | ±(2+4Atmin/ At+0,01 Gmax/ G) ±(3 +4Atmin/ At+0,02Gmax/ G) |
| Пределы допускаемой относительной погрешности теплосчетчиков при измерении, индикации, регистрации, хранении и передаче измеренных значений времени работы, % | ±0,01 |
Примененные сокращения:
t
- температура измеряемой среды, оС;
- разность температуры измеряемой среды, оС;
- значение наибольшего расхода измеряемой среды, м3/ч;
- значение измеренного расхода измеряемой среды, м3/ч;
- минимальное значение разности температур, оС.
- но не более максимальной температуры для средств измерений, входящих в состав тепло-
At
Gmax
G
Atmin 1)
счетчика;
2) - диапазон измерений зависит от комплекта поставки, характеризуется метрологическими и техническими характеристиками средств измерений, входящих в состав теплосчетчика, указывается в паспорте теплосчетчика-регистратора ВЗЛЕТ ТСР и не превышает диапазона измерений, указанного в данной таблице;
3) - при преобразовании данных, полученных по цифровым каналам и необходимых для расчета тепловой энергии, погрешность тепловычислителем не вносится;
4) - согласно ГОСТ Р ЕН 1434-1-2011.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 187 до 242 50 ± 1 3,6; 12; 24; 36 |
| Г абаритные размеры, мм, не более | Приведены в описаниях типа средств измерений, входящих в состав теплосчетчика |
| Масса, кг, не более | |
| Потребляемая мощность, Вт, не более | 50 |
| Условия эксплуатации^ (тепловычислителей): - температуры окружающей среды, °С - относительная влажность при температуре окружающей среды плюс 35 оС, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 1000002) |
| Средний срок службы, лет | 12 |
| !) - условия эксплуатации средств измерений, входящих в состав теплосчетчика, за исключением тепловычислителей указаны в их описаниях типа. 2) - но не более средней наработки до отказа средств измерений, входящих в состав теплосчетчика | |
Знак утверждения типа наносится на лицевую панель тепловычислителя методами шелкогра-фии, термопечати, металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплосчетчик-регистратор | ВЗЛЕТ ТСР | 1 шт. |
| Паспорт на теплосчетчик | ШКСД.421431.001 ПС | 1 экз. |
| Паспорта средств измерений, входящих в состав теплосчетчика | - | 1 комплект |
приведены в разделе 1.1.4 «Устройство и работа» Руководства по эксплуатации ШКСД.421431.001 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (ред. от 25.11.2021);
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.558-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;
ШКСД.421431.001 ТУ. Теплосчетчики-регистраторы ВЗЛЕТ ТСР. Технические условия.
Правообладатель
Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38 Web-сайт: www.vzljot.ru Е-mail: mail@vzljot.ru
