| Номер в госреестре | 87716-22 |
| Наименование СИ | Измерители перемещений (деформаций) бесконтактные |
| Обозначение типа СИ | M-VIEW |
| Изготовитель | Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), г. Нефтекамск, Республика Башкортостан |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) бесконтактные M-VIEW (далее по тексту -измерители) предназначены для измерений продольных и поперечных перемещений различных конструкций и объектов, находящихся под постоянной или периодической нагрузкой без необходимости прямого доступа к конструкции.
Принцип действия измерителей основан на измерении перемещений по видеоизображению объекта путем отслеживания контрольных точек, расположенных на объекте. Для проведения измерений может использоваться видеоизображение измеряемого объекта, которое получается с видео камеры в режиме реального времени.
Контрольные точки задаются при помощи программного обеспечения перед началом измерений. Измерения возможны только при нахождении контрольных точек в области видимости.
Конструктивно измерители состоят из цифровой видеокамеры с высоким разрешением и вариофокального объектива.
Измеритель устанавливается на оснастке фиксации на определенном расстоянии перед объектом, для регистрации видеоизображения с высоким разрешением и его передачи на персональный компьютер с целью обработки получаемого видеоизображения. Компьютер с установленным программным обеспечением служит для управления процессом измерений и обработки результатов измерений.
К настоящему типу средств измерений относятся измерители: модели M-VIEW100 модификаций M-VIEW100-0,2; M-VIEW100-0,5; M-VIEW100-1; M-VIEW100-2; модели M-VIEW300 модификаций M-VIEW300-0,2; M-VIEW300-0,5; M-VIEW300-1; M-VIEW300-2; модели M-VIEW500 модификаций M-VIEW500-0,2; M-VIEW500-0,5; M-VIEW500-1; M-VIEW500-2; модели M-VIEW700 модификаций M-VIEW700-0,2; M-VIEW700-0,5; M-VIEW700-1; M-VIEW700-2; модели M-VIEW970 модификаций M-VIEW970-0,2; M-VIEW970-0,5; M-VIEW970-1; M-VIEW970-2.
Идентификация измерителей осуществляется методом визуального осмотра корпуса измерителя и расположенной на нем маркировочной таблички, отображающей информацию о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа. Заводской номер и знак утверждения типа СИ наносится на маркировочную табличку, расположенную на корпусе измерителя, методом офсетной печати. Пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Корпус измерителей может быть изготовлен в разных формах, а также окрашиваться в цвета по заказу заказчика, которые могут отличаться от формы и цвета изображенных на рисунке 2.

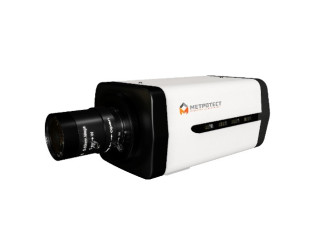

Общий вид измерителей перемещений (деформаций) бесконтактных M-VIEW представлен на рисунке 2.
Пломбировка измерителей перемещений (деформаций) бесконтактных M-VIEW не предусмотрена.
Нанесение знака поверки на измерители не предусмотрено.
Программное обеспечение (далее - ПО) предназначено для управления функциями работы измерителей и обработки результатов измерений в процессе работы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTest View |
| Номер версии (идентификационный номер) ПО, не ниже | V 1.3.0.0 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики измерителей модели M-VIEW 100
| Наименование характеристики | Значение | |||
| Модификация | M-VIEW 100-0,2 | M-VIEW100-0,5 | M-VIEW 100-1 | M-VIEW 100-2 |
| Диапазон измерений продольных перемещений, мм | от 0,17 до 107 | |||
| Пределы допускаемой приведенной к верхнему пределу измере | ||||
| ний погрешности измерений продольных перемещений, %, в диа | ||||
| пазоне: | ||||
| - от 0,17 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 50 до 107 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| Диапазон измерений поперечных перемещений, мм | от 0,09 до 33 | |||
| Пределы допускаемой приведенной к верхнему пределу измере | ||||
| ний погрешности измерений поперечных перемещений, %, в диа | ||||
| пазоне: | ||||
| - от 0,09 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 5 до 33 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
Таблица 3 - Метрологические характеристики измерителей модели M-VIEW300
| Наименование характеристики | Значение | |||
| Модификация | M-VIEW300-0,2 | M-VIEW300-0,5 | M-VIEW300-1 | M-VIEW300-2 |
| Диапазон измерений продольных перемещений, мм | от 0,5 до 303 | |||
| Пределы допускаемой приведенной к верхнему пределу измере | ||||
| ний погрешности измерений продольных перемещений, %, в диа | ||||
| пазоне: | ||||
| - от 0,5 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 100 до 303 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| Наименование характеристики | Значение | |||
| Модификация | M-VIEW300-0,2 | M-VIEW300-0,5 | M-VIEW300-1 | M-VIEW300-2 |
| Диапазон измерений поперечных перемещений, мм | от 0,3 до 96 | |||
| Пределы допускаемой приведенной к верхнему пределу измере | ||||
| ний погрешности измерений поперечных перемещений, %, в диа | ||||
| пазоне: | ||||
| - от 0,3 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
| - св. 50 до 96 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 |
Таблица 4 - Метрологические характеристики измерителей модели M-VIEW500
| Наименование характеристики | Значение | ||||
| Модификация | M-VIEW500-0,2 | M-VIEW500-0,5 | M-VIEW500-1 | M-VIEW500-2 | |
| Диапазон измерений продольных перемещений, мм | от 0,8 до 509 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений продольных перемещений, %, в диапазоне: | |||||
| - от 0,8 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 300 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 300 до 509 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Диапазон измерений поперечных перемещений, мм | от 0,5 до 162 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений поперечных перемещений, %, в диапазоне: | |||||
| - от 0,5 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 162 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Наименование характеристики | Значение | ||||
| Модификация | M-VIEW700-0,2 | M-VIEW700-0,5 | M-VIEW700-1 | M-VIEW700-2 | |
| Диапазон измерений продольных перемещений, мм | от 1,1 до 705 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений продольных перемещений, %, в диапазоне: | |||||
| - от 1,1 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 300 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 300 до 500 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 500 до 705 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Диапазон измерений поперечных перемещений, мм | от 0,6 до 225 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений поперечных перемещений, %, в диапазоне: | |||||
| - от 0,6 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 225 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Наименование характеристики | Значение | ||||
| Модификация | M-VIEW970-0,2 | M-VIEW970-0,5 | M-VIEW970-1 | M-VIEW970-2 | |
| Диапазон измерений продольных перемещений, мм | от 1,5 до 970 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений продольных перемещений, %, в диапазоне: | |||||
| - от 1,5 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 300 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 300 до 500 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 500 до 970 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Диапазон измерений поперечных перемещений, мм | от 0,9 до 310 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений поперечных перемещений, %, в диапазоне: | |||||
| - от 0,9 до 5 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 5 до 50 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 50 до 100 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| - св. 100 до 310 мм включ. | ±0,2 | ±0,5 | ±1,0 | ±2,0 | |
| Наименование характеристики | Значение | ||||
| Модель | M-VIEW 100 | M-VIEW 300 | M-VIEW 500 | M-VIEW 700 | M-VIEW 970 |
| Расстояние до измеряемого объекта, м | от 0,5 до 5 | от 0,5 до 5 | от 1,5 до 10 | от 2 до 10 | от 2 до 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 15 до 35 80 | ||||
| Г абаритные размеры измерителя, мм, не более: - длина - ширина - высота | 300 150 200 | ||||
| Масса измерителя, кг, не более | 1,0 | ||||
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, закрепленную на корпусе измерителя, методом офсетной печати.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Видеокамера | модификация в зависимости от заказа | 1 шт. |
| Объектив | - | 1 шт. |
| Кабель для подключения камеры | - | 1 шт. |
| Оснастка фиксации | - | 1 компл. |
| Осветитель* | - | 1 шт. |
| Компьютер* | - | 1 шт. |
| Пластина калибровочная | модификация в зависимости от заказа | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Паспорт | MView ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - комплектуется в зависимости от заказа потребителя. | ||
приведены в разделе 8.5 паспорта.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
МРСЕ.401161.015ТУ «Измерители перемещений (деформаций) бесконтактные M-VIEW. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Метротест»
(ООО «Метротест»)
ИНН 0264052072
Адрес: 452683, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 19А, стр. 3
Телефон (факс): +7 (34783) 3-66-13 (+7 (34783) 3-66-31)
Web-сайт: www.metrotest.ru E-mail: info@metrotest.ru
| Зарегистрировано поверок | 15 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
