Установка поверочная Brooks Compact Prover, 87718-22

Назначение

Установка поверочная Brooks Compact Prover (далее - установка поверочная) предназначена для воспроизведения, хранения и передачи единицы объема и объемного расхода измеряемой среды (жидкости) в потоке.

Установка поверочная применяется в качестве рабочего эталона 1-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Описание

Принцип действия установки поверочной заключается в повторяющемся вытеснении поршнем известного объема жидкости из измерительного участка, который ограничен оптическими детекторами положения поршня. Поршень совершает поступательное движение под действием потока жидкости, проходящей через измерительный участок установки поверочной.

Установка поверочная состоит из следующих основных компонентов: компакт-прувера, смонтированного на стальной сварной раме, и блока управления.

Для измерений температуры жидкости в установке поверочной на ее входе устанавливается термопреобразователь сопротивления платиновый 65, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный №) 22257-05 в комплекте с преобразователем измерительным 644, регистрационный № 14683-04, обеспечивающий измерения температуры жидкости с пределами допускаемой абсолютной погрешности ±0,2 °С.

Для измерений давления жидкости в установке поверочной на ее входе устанавливается преобразователь давления измерительный 3051, регистрационный № 14061-99, обеспечивающий измерения давления жидкости с пределами допускаемой приведенной погрешности ±0,5 %.

Компакт-прувер состоит из цилиндрического измерительного участка, в котором свободно перемещается поршень с тарельчатым клапаном, блока оптических детекторов положения поршня, системы возврата поршня.

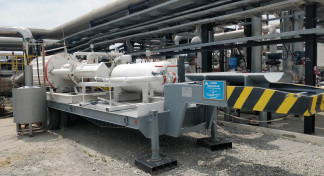

Установка поверочная применяется в стационарном положении. Общий вид установки поверочной представлен на рисунке 1.

Установку поверочную и средство измерений (поверяемое, калибруемое, контролируемое, градуируемое, испытуемое или исследуемое), в качестве которого могут быть преобразователи расхода жидкости различных принципов действия соединяют последовательно. Через технологическую схему с установкой поверочной и средством измерений устанавливают необходимое значение объемного расхода жидкости. Поршень при открытом тарельчатом клапане приводится в исходное положение в начало измерительного участка компакт-прувера. После этого тарельчатый клапан закрывается и под воздействием потока жидкости поршень начинает перемещаться по измерительному участку. Перемещение поршня по измерительному участку компакт-прувера приводит к последовательному срабатыванию оптических детекторов положения поршня, которые определяют начало и окончание измерения.

Метод поверки, калибровки, контроля метрологических характеристик, градуировки, испытаний и исследований метрологических характеристик средства измерений основан на определении количества жидкости, прошедшей через установку поверочную и через средство измерений, при известном значении вместимости измерительного участка установки поверочной.

Для исключения возможности несанкционированных настройки и вмешательства, которые могут привести к изменению вместимости (объема) измерительного участка, предусмотрено место для установки пломбы. Установка пломбы осуществляется давлением на свинцовую (пластмассовую) пломбу с нанесением знака поверки, установленную на контровочную проволоку, пропущенную через отверстие винта, предотвращающего возможность снятия кожуха блока оптических детекторов положения поршня. Место установки пломбы для защиты от несанкционированных настройки и вмешательства представлено на рисунке 2.

Единичный экземпляр установки поверочной Brooks Compact Prover имеет заводской № 9405-06581-1-1.

Заводской номер установки поверочной нанесен методом гравировки на маркировочную табличку, установленную на раме ПУ.

Обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Технические характеристики

Метрологические и основные технические характеристики установки поверочной приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится

на маркировочную табличку установки поверочной методом гравировки, а также в нижней части титульного листа инструкции по эксплуатации установки поверочной типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Описание» инструкции по эксплуатации установки поверочной.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН 2315072242

Адрес: 353902, Краснодарский край, г. Новороссийск, ш. Сухумское, д. 85, к. 1 Телефон: 8 (8617) 60-34-51
