Системы измерений количества и показателей качества нефтепродуктов мобильные Обозначение отсутствует, 87725-22

Назначение

Системы измерений количества и показателей качества нефтепродуктов мобильные (далее - СИКНПм) предназначены для автоматизированных измерений массы и показателей качества нефтепродуктов прямым методом динамических измерений при выполнении учётных операций.

Описание

Принцип действия СИКНПм основан на использовании прямого метода динамических измерений массы нефтепродуктов. Поток нефтепродуктов поступает во входной коллектор СИКНПм, где разделяется на два потока, идущих по параллельным измерительным линиям. Выходы измерительных линий объединяются в выходном коллекторе.

Масса нефтепродуктов, протекающих через рабочую (контрольную) измерительную линию, измеряется прямым методом динамических измерений с помощью счетчиков-расходомеров массовых Штрай-Масс (далее - СРМ).

Выходные электрические сигналы СРМ, датчиков температуры и давления, поступают на соответствующие входы измерительно-вычислительного комплекса ИМЦ-07, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму. СИКНПм состоит из технологического блока и отдельно стоящей операторной.

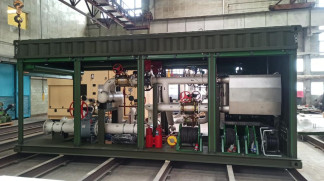

Общий вид технологического блока СИКНПм показан на рисунке 1.

Операторная располагается на расстоянии от 10 до 100 метров от блока технологического.

В состав технологического блока СИКНПм входят:

-    блок измерительных линий, состоящий из одной рабочей и одной контрольной измерительных линий;

-    система сбора, обработки информации и управления;

-    система распределения электроэнергии;

-    межблочное оборудование;

-    комплект запасных частей, инструмента и принадлежностей;

-    полуприцеп.

В операторной (рис.1б) располагается автоматизированное рабочее место оператора, из него производится управление СИКНПм.

В СИКНПм применены средства измерений утвержденного типа, указанные в таблице 1. СИКНПм изготавливается в двух модификациях:

-    СИКНПм-01, укомплектовывается СРМ модели ШМ2501 с пределами допускаемой относительной погрешности измерений массы не более ±0,25 %;

Лист № 2 Всего листов 5

- СИКНПм-02, укомплектовывается СРМ модели ШМ1801 с пределами допускаемой относительной погрешности измерений массы не более ±0,25 %.

Таблица 1 - Средства измерений, применяемые в СИКНПм

Рисунок 1 - Общий вид

СИКНПм обеспечивает выполнение следующих основных функций:

-    автоматизированное измерение массового расхода и массы нефтепродуктов прямым методом динамических измерений;

-    автоматический контроль параметров измеряемого потока нефтепродуктов, их индикацию (температура, давление, плотность, объемный расход);

-    вычисление массы нефтепродуктов, средневзвешенных значений температуры, давления за отчетный период;

-    проведение контроля метрологических характеристик СРМ;

-    защиту информации от несанкционированного доступа к программным средствам;

-    регистрацию и хранение результатов измерений, формирование отчетов, протоколов,

актов;

-    контроль герметичности запорной арматуры измерительных линий.

Заводской номер СИКНПм, в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку, закрепленную на раме блока измерительных линий, методом металлографики.

Нанесение знака поверки на СИКНПм не предусмотрено.

Пломбирование СИКНПм не предусмотрено.

Программное обеспечение

Лист № 3 Всего листов 5

Программное обеспечение (ПО) СИКНПм обеспечивает реализацию функций СИКНПм. ПО реализовано в комплексе измерительно-вычислительном «ИМЦ-07» (далее - ИВК) и компьютере автоматизированного рабочего места оператора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Уровень защиты ПО СИКНПм - «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные программного продукта (далее - ПО)

Технические характеристики

Метрологические и основные технические характеристики СИКНПм приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Максимальное рабочее давление СИКНПм, МПа, не более:

Продолжение таблицы 4

Знак утверждения типа

1,6; 4,01)

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность СИКНПм приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

Приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением систем измерений количества и показателей качества нефтепродуктов мобильных», номер в реестре ФР.1.29.2022.43614.

Нормативные документы, устанавливающие требования к средствам измерений

Лист № 5 Всего листов 5

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.587-2019 «Государственная система обеспечения единства измерений (ГСИ). Масса нефти и нефтепродуктов. Методики (методы) измерений»;

ТУ 3667-025-17875317-2021 «Системы измерений количества и показателей качества нефтепродуктов мобильные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение «Контрольно-измерительные приборы в энергетике» (ООО «НПО «КИПЭНЕРГО»), ИНН 7728850133

Юридический адрес: 121351, г. Москва, ул. Коцюбинского, д.4, стр.3, этаж 2, пом. 227 Тел.: +7(495) 221-18-27 Сайт: www.npokipenergy.ru E-mail: info@npokipenergy.ru
