| Номер в госреестре | 87726-22 |
| Наименование СИ | Устройства для измерений углов установки колес |
| Обозначение типа СИ | Trommelberg |
| Изготовитель | Corwei (Yingkou) Industrial Co., Ltd, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес Trommelberg (далее - устройства) предназначены для измерений углов развала и индивидуального схождения управляемых и неуправляемых колес автотранспортных средств.
Принцип действия устройств для измерений углов установки колес Trommelberg основан на измерении угловых параметров, определяющих положение колес автомобилей, с помощью видеокамер, считывающих положение светоотражающих мишеней.
Измерение осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью персонального компьютера, размещенного в приборной стойке.
Основными компонентами устройств являются: напольная колонна для установки балки с камерами, балка с видеокамерами, светоотражающие мишени, колёсные захваты, персональный компьютер с периферийным оборудованием.
К средствам измерений данного типа относятся устройства для измерений углов установки колес Trommelberg моделей: URS193D2M, URS193D2F, URS193F2M, URS193D2T.
Модели отличаются способом установки балки с видеокамерами. Балка с видеокамерами в модели URS193D2T неподвижно закрепляется на стене или, для модели URS193D2F, на верхней части напольной колонны. Для моделей URS193D2M и URS193D2F2M балка с видеокамерами установлена на напольной колонне с вертикальным подъемным механизмом: ручным для модели URS193D2F2M и механизированным для модели URS193D2M.
Заводской номер устройств в числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе приборной стойки.
Нанесение знака поверки на средство измерений не предусмотрено.

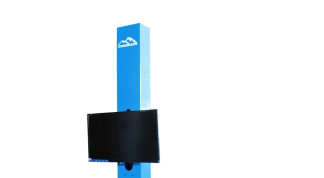

Общий вид устройств для измерений углов установки колес Trommelberg представлен на рисунках 1 - 4.
Общий вид маркировочной таблички представлен на рисунке 5.
В процессе эксплуатации устройства не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам устройств обеспечено конструкцией корпуса.
Для работы с устройствами используется встроенное метрологически значимое программное обеспечение (далее - ПО) ВПО, устанавливаемое на персональный компьютер, расположенный в приборной стойкедля управления процессом измерений и отображения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 03.03.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики_
| Наименование характеристики | Значение |
| Углы развала колес | |
| Диапазон измерений, градус1-* Пределы допускаемой абсолютной погрешности измерений в диапазоне от -3° до +3° включ., минута Пределы допускаемой абсолютной погрешности измерений в диапазоне от -10° до -3° не включ. и в диапазоне свыше +3° до +10°, минута | от -10 до +10 ±5 ±7 |
| У глы индивидуального схождения колес | |
| Диапазон измерений, градус Пределы допускаемой абсолютной погрешности измерений в диапазоне от -2° до +2° включ., минута Пределы допускаемой абсолютной погрешности измерений в диапазоне от -24° до +2° не включ. и в диапазоне свыше +2° до +24°, минута | от -24 до +24 ±1,5 ±3 |
| 1) Здесь и далее по тексту: градус, минута - единицы измерений плоского угла. | |
| Наименование характеристики | Значение | |
| Модели | URS193D2M, URS193D2F, URS193D2F2M | URS193D2T |
| Габаритные размеры (ДхШ*В), мм, не более - напольная колонна с балкой с видеокамерами - балка с видеокамерами - светоотражающая мишень с колесным захватом | 2750x1020x2750 | 2750x200x100 |
| 530x300x680 | ||
| Масса, кг, не более | 241 | 110 |
| Диапазон рабочих температур, °С | от +15 до +35 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-33 50±1 | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки колес автомобилей Trommelberg (в комплекте) | - | 1 шт. |
| Персональный компьютер с устройствами ввода и вывода информации | - | 1 шт. |
| Полочка для клавиатуры и мыши | - | 1 шт. |
| Колесный захват для фиксации мишени на колесе 10"-21" | - | 4 шт. |
| Фиксатор руля | - | 1 шт. |
| Фиксатор педали тормоза | - | 1 шт. |
| Суппорт тормоза | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах 33 «Угол поворота колес», 34 «Экран измерения и регулировки заднего моста», 35 «Экран измерения и регулировки переднего моста» «Руководство по эксплуатации. Устройства для измерений углов установки колес Trommelberg».
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация Corwei (Yingkou) Industrial Co., Ltd, Китай.
Правообладатель
Corwei (Yingkou) Industrial Co., Ltd, Китай
Адрес: No. A9, 33 Wenhua Road West, Laobian District, Yingkou, Liaoning, China
Тел.: +86 417 2255169
E-mail: service@worldbright.com
