| Номер в госреестре | 87729-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 5 м3, 6 м3, 8 м3, 12,5 м3, 16 м3, 20 м3, 25 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с плоскими, сферическими, коническими и усеченно-коническими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-5, РГС-6, РГС-8, РГС-12,5, РГС-16, РГС-20, РГС-25 в зависимости от вместимости.
Резервуары стальные горизонтальные цилиндрические
Резервуары стальные горизонтальные цилиндрические РГС расположены на территории ЛПДС «Никольское-1» МРУ АО «Транснефть - Дружба», 393740, Тамбовская область, Мичуринский район, с. Новоникольское, ул. Кирова, д. 10.
Заводские номера резервуаров стальных горизонтальных цилиндрических РГС нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-5 с заводским номером 11, РГС-6 с заводским номером 20, РГС-25 с заводскими номерами 21, 23, 24 с плоскими днищами представлен на рисунке 1.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-5 с заводскими номерами 6704, 6705, 6706, 6707 , РГС-12,5 с заводским номером 210, РГС-20 с заводскими номерами 6708, 6717 со сферическими днищами представлен на рисунке 2.
Эскиз резервуара стального горизонтального цилиндрического РГС, модификации РГС-16 с заводским номером 1 с коническими днищами представлен на рисунке 3.
Эскиз резервуара стального горизонтального цилиндрического РГС, модификации РГС-8 с заводским номером 28 с усеченно-коническими днищами представлен на рисунке 4.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-5 представлены на рисунках 5-9.
Лист № 2 Всего листов 9
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-6 представлена на рисунке 10.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-8 представлена на рисунке 11.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-12,5 представлена на рисунке 12.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-16 представлена на рисунке 13.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-20 представлены на рисунках 14-15.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-25 представлены на рисунках 16-18.
Нанесение знака поверки на средство измерений не предусмотрено.
1-
Рисунок 4 - Эскиз резервуара стального горизонтального цилиндрического РГС, модификации
РГС-8 (подземного исполнения)

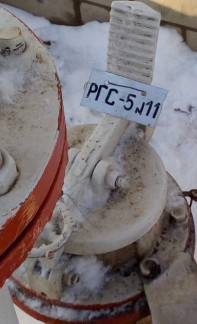

Рисунок 5 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 11
Рисунок 6 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 6704
Рисунок 7 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 6705
Рисунок 8 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 6706
Рисунок 9 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 6707
ргс-ем If f _
Лист № 5 Всего листов 9
Рисунок 10 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-6, заводской номер 20
Рисунок 11 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-8, заводской номер 28
Рисунок 12 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-12,5, заводской номер 210
Рисунок 14 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-20, заводской номер 6708
Рисунок 15 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-20, заводской номер 6717
Лист № 7 Всего листов 9
Рисунок 16 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25, заводской номер 21
Рисунок 17 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25, заводской номер 23
Рисунок 18 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25, заводской номер 24
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | РГС-5 | РГС-6 | РГС-8 | РГС-12,5 | РГС-16 | РГС-20 | РГС-25 |
| Заводской номер | 11 6704 6705 6706 | 20 | 28 | 210 | 1 | 6708 6717 | 21 23 24 |
| 6707 | |||||||
| Номинальная вместимость, м | 5 | 6 | 8 | 12,5 | 16 | 20 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 (РГС-6, РГС-8, РГС-12,5, РГС-16, РГС-20, РГС-25) | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@bm.transneft.ru
Всего листов 9
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
