Номер в госреестре | 87730-22 |
Наименование СИ | Машины координатно-измерительные |
Обозначение типа СИ | WENZEL |
Изготовитель | WENZEL Group GmbH & Co. KG, Германия |
Год регистрации | 2022 |
Срок свидетельства | 20.12.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Машины координатно-измерительные WENZEL (далее - КИМ) предназначены для измерения координат с целью определения геометрических размеров и формы поверхностей объектов сложной формы.
Конструктивно КИМ является портальной с подвижным порталом. Три оси КИМ образуют декартову систему координат, также называемую системой координат машины.
Портал с колоннами перемещается по основной оси (обычно это ось X), каретка движется в стороны от центра портала по вторичной оси (обычно это ось Y), к этой каретке присоединена третья ось (обычно это ось Z)
Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат
Для измерения детали ее размещают на базовой плите КИМ или, при ее отсутствии, в рабочем пространстве КИМ. Измерение выполняется вручную через пульт управления или автоматически в режиме ЧПУ. При измерении КИМ регистрирует координаты отдельных точек поверхности детали при помощи измерительной головки и датчика посредством касания поверхности детали щупом. Собранная информация о точках передается в измерительное ПО и анализируется с его помощью.
КИМ может включать в себя одну или несколько измерительных головок и датчиков, систему автоматизированной замены датчиков и головок, а также щупов различных диаметров.
К данному типу КИМ относятся машины координатно-измерительные WENZEL LH, WENZEL XO и WENZEL SF.
КИМ WENZEL LH изготавливаются в девяти модификациях: LH 65, LH 87, LH 108, LH 1210, LH 1512, LH 1515, LH 2015, LH 2315, LH 2317 каждая модификация в вариантах исполнений Standard, Premium и Premium Select.
КИМ WENZEL XO изготавливаются в шести модификациях: XO 55, XO 87, XO 107, XO 108, XO 1210, XO 1510 каждая модификация в вариантах исполнений Standard и Premium.
КИМ WENZEL SF изготавливаются в трех модификациях: SF 55, SF 87 в исполнении Standard и SF 1210 в вариантах исполнений Standard и Premium.
Модификации различаются диапазоном и нормируемой погрешностью измерений в зависимости от используемых в их составе типов измерительных датчиков/головок.
Нанесение знака поверки на КИМ не предусмотрено.
Серийный номер, идентифицирующий каждый средства измерений, наносится на маркировочную табличку в виде цифрового обозначения.

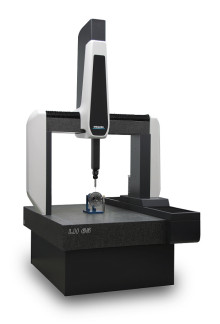

Рисунок 5 - Общий вид КИМ модификаций XO 55, XO 87 , XO 107, XO 108, XO 1210, XO 1510 (слева); SF 55, SF 87 (по центру); SF 1210 (справа)
Пломбирование КИМ не предусмотрено.
В комплекте с любым исполнением любой модификации КИМ могут быть предоставлено в зависимости от договора поставки одно из трех различных программных обеспечений: WM_Quartis, Metrolog X4 и Modus.
Эти ПО предназначены для обеспечения работоспособности интерфейса КИМ, проведения измерений, сохранения и обработки результатов измерений, формирования отчетов.
Влияние программного обеспечения (ПО) на метрологические характеристики учтено при их нормировании. Пользователь не имеет возможности модификации ПО.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | ||
Идентификационное наименование ПО | WM_Quartis | Metrolog X4 | Modus |
Номер версии (идентификационный номер) ПО | не ниже V. 1 | не ниже V.7 | не ниже V. 1 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики модификаций LH 65
Наименование характеристики | Значение | |||||||
LH 65 Premium-Select | LH 65 Premium | LH 65 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-650 | ||||||
Y | 0-750 0-1200 | 0-750 | 0-1200 | 0-750 | 0-1200 | |||
Z | 0-500 | |||||||
Измерительный датчик/головка | ||||||||
SP25M | SP25M | ТР200 | SP25M | ТР200 | РН20 | ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±0,8 | ±1,0 | ±1,3 | ±1,2 | ±1,5 | ±1,6 | ±1,7 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(«+щ) | Ф + зУ | ±(“ + зУ | Ф + зУ | ||||
, т-г 2: где L- измеряемая длина, мм 1 При использовании: _ г г* , , л При использовании: - IP20 с модулем стандартного усилия и щупом 0 4x10 мм ^ гтттллг\г\ гх л - IP20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - IP200 с модулем стандартного усилия и щупом 0 4 х < 30 мм „ПЛГ., „ . Л,- - IP200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм J J J m„n „ . . i „ - SP25M с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм „„л « л ^ ™ - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Значение | |||||||||
LH 87 Premium- | LH 87 Premium | LH 87 Standard | ||||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-800 | ||||||||
Y | 0-10000-15000-2000 | 0-1000 | 0-1500 | 0-2000 | 0-1000 | 0-1500 0-2000 | ||||
Z | 0-700 | |||||||||
Измерительный датчик/головка | ||||||||||
SP25M | SP25M | SP80 REVO/ REVO-2 | ТР200 | SP25M | SP80 REVO/ REVO-2 | TP200 | PH20 | TP20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±0,8 | ±1,0 | ±1,2 | ±1,3 | ±1,2 | ±1,4 | ±1,5 | ±1,6 | ±1,7 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(а8 + 4^о) | ±(10+ш) | ±(г2 + +оо) | ±(13 + +М | ±(1'4 + 35o) | ±(15 + 35o) | ±(1'6 + 350- | ±(17 +400) | ||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||
LH 108 Premium-Select | LH 108 Premium | LH 108 Standard | |||||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1000 | |||||||||
Y | 0- 0-1200 1600 | 0- 0- 2000 3000 | 0-1200 0-1600 0-2000 0-3000 | 0-1200 0-1600 0-2000 | 0-3000 | ||||||
Z | 0-800 | ||||||||||
Измерительный датчик/головка | |||||||||||
SP25M | SP80 REVO/ REVO-2 | SP25M | SP80 REVO/ REVO-2 | TP200 | SP25M | SP80 REVO/ REVO-2 | TP200 | PH20 | TP20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±1,0 | ±1,2 | ±1,2 | ±1,4 | ±1,5 | ±1,4 | ±1,5 | ±1,7 | ±1,8 | ±1,9 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | + Ао+ 1 ^ | ±(1,2 + 400j | ±(lj4 + +5o) | _L f 1 A 1 L ^ | + Г-15+ L 1 | _L /l 7 1 M | I (l° I L ) | + Г-19+ L | |||
Ч1,01 «о; | ±lU + 350J | ±l1,5 + 3SflJ | ±\17 + 3^) | 1lij“ 1 350 i | -Ч1,9 1 350 1 | ||||||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 1210 Premium-Select | LH 1210 Premium | LH 1210 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1200 | ||||||
Y | 0-1600 0-2000 0-2500 0-3000 | 0-1600 0-2000 0-2500 0-3000 | 0-1600 | 0-2000 | 0-2500 | 0-3000 | ||
Z | 0-1000 | |||||||
Измерительный датчик/головка | ||||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | TP200 | SP25M SP80 REVO/REVO-2 | TP200 | PH20 | TP20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±1,6 | ±1,8 | ±2,1 | ±2,0 | ±2,3 | ±2,4 | ±2,5 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±{w + iM) | ±(21 + 4m) | ±(20 + зЫ | ±(2-3 + зУ | ±(24 + зУ | *(2-s + 3so) | ||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 1512 Premium-Select | LH 1512 Premium | LH 1512 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1500 | ||||||
Y | 0-2000 0-2500 0-3000 | 0-2000 0-2500 0-3000 | 0-2000 0-2500 0-3000 | |||||
Z | 0-1200 | |||||||
Измерительный датчик/головка | ||||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | ТР200 | SP25M SP80 REVO/REVO-2 | ТР200 | РН20 | ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±1,9 | ±2,1 | ±2,4 | ±2,3 | ±2,6 | ±2,7 | ±2,8 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(19 + *5о) | ±(2'4 + +м) | ±(г-3 + зУ | ±(” + зУ | ±(2-В + 35о) | |||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 1515 Premium-Select | LH 1515 Premium | LH 1515 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1500 | ||||||
Y | 0-2000 0-2500 0-3000 0-4000 | о о сч 1 о о о о сч 1 о | О ■ LtJ О о о 0 1 -р*. о о о | 0-2000 0-2500 | 0-3000 | 0-4000 | ||
Z | 0-1500 | |||||||
Изме | )ительный датчик/головка | |||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | ТР200 | SP25M SP80 REVO/REVO-2 | ТР200 | РН20 | ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,3 | ±2,5 | ±2,8 | ±2,8 | ±3,1 | ±3,2 | ±3,3 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(13+45о) | Ф+йо) | ±(18 + *У | ±(2-8 + зУ | ±(w + 3У | ±(32 + зУ | ±(М + 35о) | |
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 2015 Premium-Select | LH 2015 Premium | LH 2015 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-2000 | ||||||
Y | 0-3000 0-4000 0-5000 | 0-3000 0-4000 0-5000 | 0-3000 | 0-4000 0-5000 | ||||
Z | 0-1500 | |||||||
Измерительный датчик/головка | ||||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | ТР200 | SP25M SP80 REVO/REVO-2 | ТР200 | РН20 | ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,9 | ±3,2 | ±3,5 | ±3,5 | ±3,8 | ±3,9 | ±4,0 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | + (2 Q ч—Ь_") ' 450-' | Ф + зУ | *(зл + эЫ | Ф + зУ | ±(w+*y | |||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 2315 Premium-Select | LH 2315 Premium | LH 2315 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-2300 | ||||||
Y | 0-3000 0-4000 0-5000 0-6000 | 0-3000 0-4000 | 0-5000 0-6000 | 0-3000 0-4000 0-5000 | 0-6000 | |||
Z | 0-1500 | |||||||
Измерительный датчик/головка | ||||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | ТР200 | SP25M SP80 REVO/REVO-2 | TP200 | PH20 | TP20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,9 | ±3,1 | ±3,4 | ±3,4 | ±3,7 | ±3,8 | ±3,9 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2'9 + *5о) | ±(w + *ooi | i^^+oo) | ^'^ззо) | ±(17 + 35о) | ±(19+35о) | ||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||
LH 2317 Premium-Select | LH 2317 Premium | LH2317 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-2300 | ||||||
Y | 0-3000 0-4000 0-5000 0-6000 | 0-3000 0-4000 0-5000 0-6000 | 0-3000 | 0-4000 | 0-5000 | 0-6000 | ||
Z | 0-1750 | |||||||
Изме | )ительный датчик/головка | |||||||
SP25M SP80 REVO/REVO-2 | SP25M SP80 REVO/REVO-2 | ТР200 | SP25M SP80 REVO/REVO-2 | ТР200 | РН20 | ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±3,3 | ±3,5 | ±3,8 | ±3,8 | ±4,1 | ±4,2 | ±4,3 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(3'3 + «о) | ±(ы + «о) | ±(3'5 + Мо) | ±(3,В + 35о) | ii4'1 +3So) | |||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 55 Standard | ХО 55 Premium | |||||
Диапазон измерений линеиных размеров по оси, мм | X | 0-500 | ||||
Y | 0-500 0-700 0-1000 | 0-500 | 0-700 | 0-1000 | ||
Z | 0-500 | |||||
Измерительный датчик/головка | ||||||
SP25 | ТР200 | ТР20 | SP25 | ТР200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,0 | ±2,2 | ±2,6 | ±1,5 | ±1,6 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | фо + зоо) | Ф + зоо) | ±(2,6 + зоо) | Ф'^зго) | ±(1'6 + 350-1 | |
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 10 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 20 мм - SP25M с щупом 0 4 х < 21 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 20 мм - SP25M с щупом 0 4 х < 20 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 87 Standard | ХО 87 Premium | |||||
Диапазон измерений линеиных размеров по оси, мм | X | 0-800 | ||||
Y | 0-1000 0-1500 0-2000 | 0-1000 | 0-1500 | 0-2000 | ||
Z | 0-700 | |||||
Измерительный датчик/головка | ||||||
SP25M SP80 REVO/REVO-2 | ТР200 | ТР20 | SP25M SP80 REVO/REVO-2 | ТР200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,2 | ±2,4 | ±2,8 | ±1,6 | ±1,7 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2'2 + 3ooi | ±(2Л + зоо) | ±(2'8 + зоо) | ±(16 + 350-' | ±(17 + 35о) | |
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 107 Standard | ХО 107 Premium | |||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1000 | ||||
Y | 0-1200 0-1500 0-2000 | 0-1200 | 0-1500 | 0-2000 | ||
Z | 0-700 | |||||
Измерительный датчик/головка | ||||||
SP25M SP80 REVO/REVO-2 | ТР200 | ТР20 | SP25M SP80 REVO/REVO-2 | ТР200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,6 | ±2,8 | ±3,2 | ±1,8 | ±1,9 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2-6 + зУ | *(ы + зй) | *(1в + з5о) | ±(1, + зУ | ||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 108 Standard | ХО 108 Premium | |||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1000 | ||||
Y | 0-1200 0-1500 0-2000 | 0-1200 | 0-1500 | 0-2000 | ||
Z | 0-800 | |||||
Измерительный датчик/головка | ||||||
SP25M SP80 REVO/REVO-2 | ТР200 | ТР20 | SP25M SP80 REVO/REVO-2 | ТР200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,6 | ±2,8 | ±3,2 | ±1,8 | ±1,9 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2'6 + зоо^ | Ф2 + зоо) | Ф + ЗБо) | + (l,9+ L i - V 350,1 |
1: При использовании
- ТР20 с модулем стандартного усилия и щупом 0 4x10 мм
- ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм
- SP25M с щупом 0 4 х < 30 мм
- SP80 со щупом 0 5 х 50 мм
- REVO/REVO-2 с щупом 0 4 х < 30 мм 2: где L- измеряемая длина, мм При использовании
- ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм
- ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм
- SP25M с щупом 0 4 х < 30 мм
- SP80 со щупом 0 5 х 50 мм
- REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 1210 Standard | ХО 1210 Premium | |||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1200 | ||||
Y | 0-1600 0-2000 0-2500 0-3000 | 0-1600 0-2000 0-2500 0-3000 | ||||
Z | 0-1000 | |||||
Измерительный датчик/головка | ||||||
SP25M SP80 REVO/REVO-2 | ТР200 | ТР20 | SP25M SP80 REVO/REVO-2 | ТР200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,1 | ±2,4 | ±2,6 | ±1,9 | ±2,2 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2Л + з5с) | ±(16 + з5о) | ±(ы + зУ | |||
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||
ХО 1510 Standard | ХО 1510 Premium | |||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1500 | ||||
Y | 0-2000 | 0-2500 | 0-3000 | 0-2000 0-2500 0-3000 | ||
Z | 0-1000 | |||||
Измерительный датчик/головка | ||||||
SP25M SP80 REVO/REVO-2 | ТР200 | ТР20 | SP25M SP80 REVO/REVO-2 | TP200 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,4 | ±2,7 | ±2,9 | ±2,2 | ±2,5 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(2Л + зоо^ | Ф + зоо) | ±(2'9 + 300i | ±(2'2 + 350i | ±(“ + 35о) | |
1: При использовании 2: где L- измеряемая длина, мм - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - SP25M с щупом 0 4 х < 30 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||
SF 55 Standard | ||||
Диапазон измерений линеиных размеров по оси, мм | X | 0-500 | ||
Y | 0-500 | |||
Z | 0-500 | |||
Измерительный датчик/головка | ||||
SP25 | ТР200 | РН20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±1,5 | ±1,8 | ±2,0 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | Ф + 35о) | iC1'8 +3So) | Ф + зго) | |
1: При использовании 2: где L- измеряемая длина, мм - SP25M с щупом 0 4 х < 21 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 10 мм - SP25M с щупом 0 4 х < 20 мм - РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 10мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 20 мм - РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 20мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||
SF 87 Standard | ||||
Диапазон измерений линеиных размеров по оси, мм | X | 0-800 | ||
Y | 0-700 | |||
Z | 0-700 | |||
Измерительный датчик/головка | ||||
SP25 | ТР200 | РН20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±2,6 | ±2,9 | ±3,1 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(w + 300i | Ф + зоо.-i | ±(ы + зоо) | |
1: При использовании 2: где L- измеряемая длина, мм - SP25M с щупом 0 4 х < 30 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||
SF 1210 Premium | SF 1210 Standard | ||||||
Диапазон измерений линейных размеров по оси, мм | X | 0-1200 | |||||
Y | 0-1500 | ||||||
Z | 0-1000 | ||||||
Измерительный датчик/головка | |||||||
SP25M / SP80 / REVO/REVO-2 | ТР200 | РН20/ТР20 | SP25M / SP80/ REVO/REVO-2 | ТР200 | РН20/ТР20 | ||
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм* | ±3,9 | ±4,2 | ±4,4 | ±4,9 | ±5,2 | ±5,4 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм* | ±(3-9 + зоо) | ±(4'2 + зоо) | ±(м + зоо) | ±(4'9-'-зоо) | ±(5'2 + зоо) | ±(5Л + зоо) | |
1: При использовании 2: где L- измеряемая длина, мм - SP25M с щупом 0 4 х < 30 мм При использовании - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP25M с щупом 0 4 х < 30 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - РН20 с модулем стандартного усилия и щупом 0 4 х < 30мм - REVO/REVO-2 с щупом 0 4 х < 30 мм - SP80 со щупом 0 5 х 50 мм - REVO/REVO-2 с щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации |
Таблица 20 - Основные технические характеристики модификаций LH 65
Наименование характеристики | Значение | ||||||
LH 65 Premium-Select | LH 65 Premium | LH 65 Standard | |||||
Г абаритные размеры, мм, не более | Длина | 1650 | 2122 | 1650 | 2122 | 1650 | 2122 |
Ширина | 1380 | ||||||
Высота* | 2600 | ||||||
Масса КИМ, кг | 1340 | 1895 | 1340 | 1895 | 1340 | 1895 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | ||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от+19 до+21 от+18 до+22 | ||||||
* С опциональной активной системой виброгашения высота увеличивается максимально на 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||||
LH 87 Premium-Select | LH 87 Premium | LH 87 Standard | ||||||||
Г абаритные размеры, мм, ш более | Длина | 1980 | 2570 | 3070 | 1980 | 2570 | 3070 | 1980 | 2570 | 3070 |
Ширина | 1700 | |||||||||
Высота* | 2962 | |||||||||
Масса КИМ, кг | 2275 | 3210 | 4340 | 2275 | 3210 | 4340 | 2275 | 3210 | 4340 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | ||||||||
от 40 до 70 | ||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||||
LH 108 Premium-Select | LH 108 Premium | LH 108 Standard | |||||||||||
Г абаритные размеры, мм, не более | Длина | 2594 | ЗОЮ | 3410 | 4434 | 2594 | ЗОЮ | 3410 | 4434 | 2594 | ЗОЮ | 3410 | 4434 |
Ширина | 2100 | 2150 | 2100 | 2150 | 2100 | 2150 | |||||||
Высота* | 3210 3220 | 3180 | 3210 | 3220 | 3180 | 3210 | 3220 | 3180 | |||||
Масса КИМ, кг | 4480 | 5540 | 6925 | 10390 | 4480 | 5540 | 6925 | 10390 | 4480 | 5540 | 6925 | 10390 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | ||||||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | |||||||||||
от 40 до 70 | |||||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||||
LH 1210 Premium-Select | LH 1210 Premium | LH 1210 Standard | |||||||||||
Г абаритные размеры, мм, не более | Длина | 3077 | 3477 | 3977 | 4487 | 3077 | 3477 | 3977 | 4487 | 3077 | 3477 | 3977 | 4487 |
Ширина | 2190 | ||||||||||||
Высота* | 3590 | 3550 | 3600 | 3590 | 3550 | 3600 | 3590 | 3550 | 3600 | ||||
Масса КИМ, кг | 6000 | 8000 | 10200 | 12600 | 6000 | 8000 | 10200 | 12600 | 6000 | 8000 | 10200 | 12600 | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | ||||||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | |||||||||||
от 40 до 70 | |||||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||||
LH 1512 Premium-Select | LH 1512 Premium | LH 1512 Standard | ||||||||
Г абаритные размеры, мм, не более | Длина | 3577 | 4077 | 4587 | 3577 | 4077 | 4587 | 3577 | 4077 | 4587 |
Ширина | 2580 | |||||||||
Высота* | 4070 | 4120 | 4070 | 4120 | 4070 | 4120 | ||||
Масса КИМ, кг | 10910 | 12450 | 15400 | 10910 | 12450 | 15400 | 10910 | 12450 | 15400 | |
Параметры электрического питания: - напряжение переменного тока, В-частота переменного тока, Гц | 230 50 | |||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | ||||||||
от 40 до 70 | ||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||||
LH 1515 Premium-Select | LH 1515 Premium | LH 1515 Standard | |||||||||||
Г абаритные размеры, мм, не более | Длина | 3577 | 4077 | 4587 | 5660 | 3577 | 4077 | 4587 | 5660 | 3577 | 4077 | 4587 | 5660 |
Ширина | 2580 | ||||||||||||
Высота* | 4670 | 4720 | 4670 | 4720 | 4670 | 4720 | |||||||
Масса КИМ, кг | 10980 | 12520 | 15470 | 19300 | 10980 | 12520 | 15470 | 19300 | 10980 | 12520 | 15470 | 19300 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | |||||||||||
от 40 до 70 | |||||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||||||||
LH 2015 Premium-Select | LH 2015 Premium | LH 2015 Standard | ||||||||
Г абаритные размеры, мм, ш более | Длина | 4660 | 5660 | 6660 | 4660 | 5660 | 6660 | 4660 | 5660 | 6660 |
Ширина | 3450 | |||||||||
Высота* | 4620 | |||||||||
Масса КИМ, кг | 15500 | 18500 | 24500 | 15500 | 18500 | 24500 | 15500 | 18500 | 24500 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | |||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | ||||||||
от 40 до 70 | ||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||||
LH 2315 Premium-Select | LH 2315 Premium | LH2315 Standard | |||||||||||
Г абаритные размеры, мм, не более | Длина | 4850 | 5950 | 7080 | 8210 | 4850 | 5950 | 7080 | 8210 | 4850 | 5950 | 7080 | 8210 |
Ширина | 3660 | ||||||||||||
Высота* | 4700 | ||||||||||||
Масса КИМ, кг | 20800 | 24600 | 29400 | 31800 | 20800 | 24600 | 29400 | 31800 | 20800 | 24600 | 29400 | 31800 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С -относительная влажность, % | от +19 до +21 | от +18 до +22 | |||||||||||
от 40 до 70 | |||||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Таблица 28 - Основные технические характеристики модификаций LH 2317
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||||||
LE | 2317 Premium-Select | LH 2317 Premium | LH 2317 Standard | ||||||||||
Г абаритные размеры, мм, не более | Длина | 4850 | 5950 | 7080 | 8210 | 4850 | 5950 | 7080 | 8210 | 4850 | 5950 | 7080 | 8210 |
Ширина | 3660 | ||||||||||||
Высота* | 5200 | ||||||||||||
Масса КИМ, кг | 21150 | 24950 | 29900 | 32300 | 21150 | 24950 | 29900 | 32300 | 21150 | 24950 | 29900 | 32300 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 | от +18 до +22 | |||||||||||
от 40 до 70 | |||||||||||||
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |||
ХО 55 Standard | ХО 55 Premium | |||
Г абаритные размеры, мм. не более | Длина | 1390 1590 1970 | 1390 1590 | 1970 |
Ширина | 1145 | |||
Высота | 2550 | |||
Масса КИМ, кг | 980 1250 1450 980 1250 | 1450 | ||
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | |||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Таблица 30 - Основные технические характеристики модификаций ХО 87
Наименование характеристики | Наименование модели и исполнения/Значение характеристики | ||||||
ХО 87 Standard | ХО 87 Premium | ||||||
Г абаритные размеры, мм, не более | Длина | 2055 | 2640 | 3230 | 2055 | 2640 | 3230 |
Ширина | 1480 | ||||||
Высота | 2970 | 2885 | 2970 | 2885 | |||
Масса КИМ, кг | 2650 | 3000 | 4050 | 2650 | 3000 | 4050 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Наименование характеристики | Наименование модели и исполнения/Значение характеристики | ||||||
ХО 107 Standard | ХО 107 Premium | ||||||
Г абаритные размеры, мм, не более | Длина | 2400 | 2700 | 3230 | 2400 | 2700 | 3230 |
Ширина | 1680 | ||||||
Высота | 2970 | 2885 | 2970 | 2885 | |||
Масса КИМ, кг | 3500 | 3670 | 5270 | 3500 | 3670 | 5270 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Таблица 32 - Основные технические характеристики модификаций ХО 108
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||
ХО 108 Standard | ХО 108 Premium | ||||||
Г абаритные размеры, мм, не более | Длина | 2400 | 2640 | 3230 | 2400 | 2640 | 3230 |
Ширина | 1680 | ||||||
Высота | 3170 | 3085 | 3170 | 3085 | |||
Масса КИМ, кг | 3520 | 3690 | 5290 | 3520 | 3690 | 5290 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||||
ХО 1210 Standard | ХО 1210 Premium | ||||||||
Г абаритные размеры, мм, не более | Длина | 3000 | 3400 | 3900 | 4400 | 3000 | 3400 | 3900 | 4400 |
Ширина | 2165 | ||||||||
Высота | 3500 | ||||||||
Масса КИМ, кг | 6000 | 8000 | 10200 | 12600 | 6000 | 8000 | 10200 | 12600 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Таблица 34 - Основные технические характеристики модификаций ХО 1510
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||||||
ХО 1510 Standard | ХО 1510 Premium | ||||||
Г абаритные размеры, мм, не более | Длина | 3465 | 3965 | 4465 | 3465 | 3965 | 4465 |
Ширина | 2515 | ||||||
Высота | 3500 | ||||||
Масса КИМ, кг | 8100 | 10300 | 12700 | 8100 | 10300 | 12700 | |
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||||||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 70 |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |
SF 55 Standard | ||
Г абаритные размеры, | Длина | 1730 |
мм, не более | Ширина | 1440 |
Высота | 2555 | |
Масса КИМ, кг | 1050 | |
Параметры электрического питания: | ||
- напряжение переменного тока,В | 230 | |
- частота переменного тока, Гц | 50 | |
Рабочие условия эксплуатации: | ||
- температура окружающей среды, °С | от +18 до +22 | |
- относительная влажность, % | от 40 до 70 |
Таблица 36 - Основные технические характеристики модификаций SF 87
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | |
SF 87 Standard | ||
Г абаритные размеры, | Длина | 2130 |
мм, не более | Ширина | 1560 |
Высота | 2890 | |
Масса КИМ, кг | 1850 | |
Параметры электрического питания: | ||
- напряжение переменного тока,В | 230 | |
- частота переменного тока, Гц | 50 | |
Рабочие условия эксплуатации: | ||
- температура окружающей среды, °С | от +19 до +21 | |
- относительная влажность, % | от 40 до 70 |
Наименование характеристики | Наименование модификации и исполнения/Значение характеристики | ||
SF 1210 Premium | SF 1210 Standard | ||
Г абаритные размеры, мм, не более | Длина | 2976 | |
Ширина | 2362 | ||
Высота | 3728 | ||
Масса КИМ, кг | 6800 | ||
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц | 230 50 | ||
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 от 40 до 70 |
Таблица 38 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Машина координатно-измерительная | Wenzel | 1 шт |
Опоры для установки | - | 1 к-т |
Комплект защитных кожухов | - | 1 к-т |
Комплект воздушных фильтров | - | 1 к-т |
Компрессор | - | * |
Осушитель | - | * |
Магазин щупов | - | * |
Комплект щупов | - | * |
Неповоротная измерительная головка | - | * |
Поворотная измерительная головка | - | * |
Триггерный измерительный модуль | - | * |
Сканирующий измерительный модуль | - | * |
Лазерный сканер | - | * |
Поворотный стол | - | * |
Система термокомпенсации | - | * |
Система активного виброгашения | - | * |
Электронный USB ключ ПО | - | 1 шт |
Мышь | - | 1 шт |
Клавиатура | - | 1 шт |
Монитор | - | 1 шт |
Стационарный компьютер | - | 1 шт |
Джойстик управления | - | 1 шт |
Контроллер | - | 1 шт |
Рабочий стол для размещения контроллера | - | 1 шт |
Комплект кабелей | - | 1 к-т |
Паспорт | - | 1 экз. |
Руководство по эксплуатации | - | 1 экз. |
*-количество и модель определяется договором поставки |
приведены:
для модификаций LH 65, LH 87, LH 108, LH 1210, LH 1512, LH 1515, LH 2015, LH 2315 и LH 2317 в разделе 10.10 «Измерение» документа «Руководство по эксплуатации. Координатноизмерительные машины LH 65 LH 87 LH 108 LH 1210 LH 1512 LH 1515 LH 2015 LH 2315 LH 2317».
для модификаций XO 55, XO 87 и XO 107 в разделе 8.9 «Проведение измерений» документа «Руководство по эксплуатации. Координатно-измерительные машины XO 55 XO 87 XO 107». для модификаций SF 55, SF 87 и SF 1210 в разделе 10.11 «Проведение измерений» документа «Руководство по эксплуатации. Координатно-измерительные машины SF 55 SF 87 SF 1210»
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия WENZEL Group GmbH & Co. KG.
Правообладатель
WENZEL Group GmbH & Co. KG, Г ермания Адрес: Werner-Wenzel-StraBe, D-97859, Wiesthal Телефон: +49 6020 201-0 E-mail: info@wenzel-group.com W eb -сайт http s ://www.wenzel -group. com
Зарегистрировано поверок | 19 |
Поверителей | 5 |
Актуальность данных | 21.11.2024 |
