| Номер в госреестре | 87748-22 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | АТЗ-4-43501 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Агрегат" (ООО "НПО "Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщики АТЗ-4-43501 (далее - автотопливозаправщики АТЗ) являются транспортными мерами полной вместимости, предназначенными для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Автотопливозаправщики АТЗ представляют собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее -цистерны), смонтированный на базе автомобильного шасси «КамАЗ». Для придания жесткости и с целью большей безопасности при эксплуатации цистерна имеет поперечные перегородки (волнорезы).
Принцип действия автотопливозаправщиков АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны.
Горловина смонтирована в верхней части цистерны автотопливозаправщика АТЗ, закрыта крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.
На крышке горловин цистерны автотопливозаправщика АТЗ, смонтированы дыхательный клапан, смотровой люк, патрубок для отвода паров нефтепродуктов.
Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.
Автотопливозаправщики АТЗ оснащены системой контроля предельного уровня наполнения нефтепродуктами под технологию верхнего и нижнего налива.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт автотопливозаправщиков АТЗ и ударным методом на металлическую табличку, закрепленную на горловине отсеков цистерны при помощи алюминиевых заклепок.
К автотопливозаправщикам АТЗ данного типа относятся автотопливозаправщики с заводскими номерами 034, 036, цистерна которых разделена герметичной перегородкой на два независимых отсека с индивидуальными горловинами, и 054 - с одним отсеком.

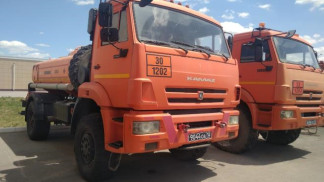

Общий вид автотопливозаправщиков АТЗ с заводскими номерами 034, 036 приведен на рисунке 1.
Общий вид автотопливозаправщика АТЗ с заводскими номерами 054 приведен на рисунке 2.
Таблички с заводскими номерами автотопливозаправщиков АТЗ представлены на рисунке 3.
Нанесение знака поверки на автотопливозаправщики не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная вместимость цистерны, дм3 | 4000 | |
| Номинальная вместимость отсеков, дм3 | Значение | |
| Заводской номер | Номер отсека | |
| 034 | 1 | 2000 |
| 2 | 2000 | |
| 036 | 1 | 2000 |
| 2 | 2000 | |
| 054 | 1 | 4000 |
| Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % | ± 0,40 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +25 °С, не более, % | от -55 до +40 от 84,0 до 106,7 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом
Таблица 3 - Комплектность автотопливозаправщика АТЗ-4-43501
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ-4-43501 | 1 шт. |
| Рукав напорно-всасывающий Ду75 мм, длина 4 м | - | 2 шт. |
| Противооткатный упор | - | 2 шт. |
| Огнетушитель | - | 2 шт. |
| Ящик для песка | - | 1 шт. |
| Ящик для кошмы | - | 1 шт. |
| Паспорт на АТЗ-4-43501 | - | 1 экземпляр |
приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-4-43501
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Агрегат» (ООО «НПО «Агрегат»)
ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, д. 12 Б Телефон: +7 (49672) 3-72-36 E-mail: info@agregatnpo.ru
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
