| Номер в госреестре | 87755-22 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | MWO-1000 |
| Изготовитель | Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Осциллографы цифровые MWO-1000 предназначены для измерений амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы цифровые MWO-1000 выполнены в виде портативного моноблочного лабораторного прибора, работающего под управлением встроенного компьютера с закрытым для пользователя вариантом ОС Linux. На передней панели осциллографов цифровых MWO-1000 расположены дисплей, органы управления, разъемы измерительных входов, интерфейс USB. На задней панели - интерфейсы LAN и USB, разъём питания, разъёмы входа и выхода синхросигнала.
Принцип действия осциллографов цифровых MWO-1000 основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые MWO-1000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Данный тип осциллографов цифровых MWO-1000 может иметь следующую опцию:
MWO-4GK - опция четырёхканального исполнения.
Знак поверки может наноситься на заднюю панель осциллографов цифровых MWO-1000. Место для нанесения знака поверки представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате, наносится методом наклейки на заднюю панель. Для предотвращения несанкционированного доступа осциллографы цифровые MWO-1000 имеют защитную наклейку изготовителя, закрывающую стык передней и задней панелей.

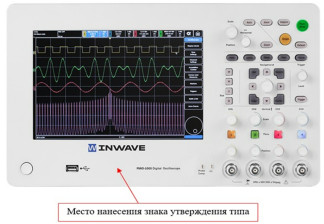

Общий вид осциллографов цифровых MWO-1000 представлен на рисунке 1. Корпуса осциллографов цифровых MWO-1000 могут быть выполнены в белой или черной цветовой гамме.
Схема пломбировки от несанкционированного доступа, места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака поверки представлены на рисунке 2.
Программное обеспечение «MWO FW/GUI» предназначено для управления режимами работы осциллографов цифровых MWO-1000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «MWO FW/GUI» предназначено только для работы с осциллографами цифровыми MWO-1000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MWO FW/GUI |
| Номер версии (идентификационный номер) ПО | MWO FW: не ниже 1.1.20 MWO GUI: не ниже 1.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Максимальная частота дискретизации Fд, Гц | на канал | 5108 |
| при объединении каналов | 1109 | |
| Входное сопротивление, Ом | 50 или 1 106 | |
| Полоса пропускания при входном сопротивлении 50 Ом, Гц | от 0 до 2-108 | |
| Время нарастания переходной характеристики, нс, не более | 2,5 | |
| Диапазон значений коэффициента развертки КР, с/дел | от 210-9до 5101 | |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов T, с | ±(5 • 10-6 T + 0,01-КР + +0,02^/) | |
| Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел | R = 50 Ом/1 МОм в режиме сбора данных “усреднение” | от 1 • 10"3 до 5 • 10-3 |
| R = 50 Ом | от 1 • 10"2 до 1 | |
| R = 1 МОм | от 1 10"2 до 5 | |
| Диапазоны напряжений для сопротивления 1 МОм, В | ±15 | |
| Диапазон напряжений для сопротивления 50 Ом, В | ±5 | |
| Развязка между каналами, дБ, не менее | 40 | |
| Пределы допускаемой абсолютной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля, В | ±(0,3КО + 0,004) | |
| Источники синхронизации | входы каналов, вход внешнего запуска | |
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | 1,5 | |
| Минимальный уровень синхронизации от входа внешней синхронизации, В, не более | 2,5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Количество каналов | штатно | 2 |
| опция MWO-4CH | 4 | |
| Тип входного разъема | BNC | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 200 до 240 50 | |
| Масса, кг, не более | 5 | |
| Габаритные размеры (ширинахвысотахглубина), мм | 400x230x160 | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +20 до +30 от 40 до 90 | |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -20 до +70 от 20 до 90 | |
| Время прогрева, мин | 30 | |
Знак утверждения типа наносится
на лицевую панель осциллографов цифровых MWO-1000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой | MWO-1000 | 1 шт. |
| Опция четырёхканального исполнения | MWO-4CH | По отдельному заказу |
| Руководство по эксплуатации | ТРСН.411161.002РЭ | 1 экз. |
приведены в разделе 7 “Порядок работы” руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»; ТРСН.411161.002 Осциллографы цифровые MWO-1000. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Микроволновая Электроника»
(ООО «Микроволновая Электроника» )
ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35 Web-сайт: http://www.inwave.ru E-mail: hello@inwave.ru
