| Номер в госреестре | 87757-22 |
| Наименование СИ | Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов |
| Обозначение типа СИ | Form Talysurf |
| Изготовитель | Taylor Hobson Ltd., Англия |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии Form Talysurf (далее - приборы) предназначены для измерений параметров шероховатости поверхности, отклонения от формы дуги окружности, отклонения от прямолинейности и радиуса дуги средней линии по методу наименьших квадратов.
Принцип действия приборов основан на ощупывании датчиком поверхности детали, после чего сигнал от датчика поступает для обработки и преобразования в цифровую форму в электронный блок. Результаты измерений в виде профилей измеряемых поверхностей и числовых значений параметров выводятся на дисплей компьютера и могут быть распечатаны.
Конструктивно приборы построены на модульном принципе и состоят из гранитного основания, на котором установлена колонна, несущая мотопривод со съемными датчиками, электронного блока и компьютера со специальным программным обеспечением. Для измерений деталей различной конфигурации мотопривод имеет вертикальное перемещение и возможность поворота на ±35°. Электронный блок прибора предназначен для управления элементами привода прибора, обработки сигнала датчиков, передачи обработанных данных в управляющий компьютер. В комплект поставки входит стандартный щуп. По дополнительному заказу приборы могут комплектоваться щупами других конфигураций.
К настоящему типу средств измерений относятся приборы следующих модификаций: Intra, i-series PRO, PGI Novus, Laser и PGI Optics, которые отличаются между собой диапазонами измерений, габаритными размерами и метрологическими характеристиками. В зависимости от модификации прибор поставляется с индуктивным датчиком или с датчиком на базе фазового шкального интерферометра (см. табл. 3). В зависимости от заказа приборы Form Talysurf Intra могут поставлять как с гранитным основанием и колонной, так и без них.

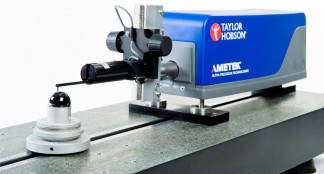

Общий вид приборов представлен на рисунках 1-5.
Приборы имеют в своем составе программное обеспечение (ПО) Ultra и (или) Metrology 4.0, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Ultra | Metrology 4.0 |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0 | 20.0 |
| Цифровой идентификатор ПО | - | |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительный алгоритм программ расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Программы блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Защитой ПО является лицензионный файл, привязанный к МАС-адресу сетевой карты процессорного блока компьютера, что позволяет предотвратить неавторизованное использование ПО на другом компьютере.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Intra | i-series PRO | PGI Novus | Laser | PGI Optics |
| Диапазон измерений по оси Z, мм1) 2) | от 0 до 1 | от 0 до 1 от 0 до 2 от 0 до 5 | от 0 до 10 от 0 до 15 от 0 до 20 | от 0 до 10 | от 0 до 8 от 0 до 14 |
| Диапазон перемещений щупа по оси X, мм1) | от 0 до 50 | от 0 до 60 от 0 до 120 от 0 до 200 | от 0 до 120 от 0 до 200 | от 0 до 120 от 0 до 200 | от 0 до 100 от 0 до 150 от 0 до 200 |
| Пределы допускаемой погрешности измерений шероховатости по параметрам Ra, Rz2) | ±(4 нм + 2%) | ||||
| Измеряемые параметры шероховатости | Ra, Rz, Rp, RSm, R3y, R3z, Rc, Rda, Rdc, Rdq, RHSC, Rku, Rln, Rlo, Rlq, Rmr, Rp1max, Rpc, Rq, RS, Rsk, Rt, Rv, Rvo, Rv1max, Rz(JIS), Rz1max, A1, A2, Mr1, Mr2, Rk, Rpk, Rvk, Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Wln, Wlo, Wlq, Wmr(c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv, Wvo, Wz, Pp, Pv, Pz, Pc, Pt, Pa, Pq, Psk, Pku, Psm, Pdq, R+W параметры | ||||
| Допускаемое отклонение от прямолинейности перемещения по оси X на всей длине, мкм2) | 0,3 | 0,15 | |||
| Пределы допускаемой абсолютной погрешности измерений отклонения формы дуги окружности, мкм2) | 0,25 | ||||
| Пределы допускаемой погрешности измерений радиуса2) | ±0,04% (от 10 до 22 мм) ±0,08% (св. 22 до 100 мм) | ±1,3 мкм (от 0,1 до 10 мм) ±(0,5 + R/10) мкм (св. 10 мм) где R - измеряемый радиус в мм | |||
| 1) - в зависимости от заказа; 2) - при использовании стандартного щупа | |||||
| Наименование характеристики | Значение | ||||
| Модификация | Intra | i-series PRO | PGI Novus | Laser | PGI Optics |
| Тип датчика | индуктивный | фазовый шкальный интерферометр | |||
| Используемые фильтры | 2CR ИСО, 2CR фазокорректированный, Г ауссовый, двойной Г ауссовый, сплайн, робастный Г ауссовый | ||||
| Скорость измерений (переключаемая), мм/с | 0,25 до 2,0 | ||||
| Измерительное усилие (регулируемое), мН | от 0,5 до 1,0 | ||||
| Номинальный радиус закругления щупа, мкм | 2 | ||||
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Г ц | от 190 до 240 50/60 | ||||
| Масса, кг, не более | 4,9 | 233 | 420 | 420 | 420 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 5851) 1161) 1601) | 2117 1180 825 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсата), %, не более | от +18 до +22 75 | ||||
| ^ - без учета колонны и гранитного основания | |||||
наносится на титульный лист руководства по эксплуатации приборов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов | Form Talysurf1-* 2) | 1 шт. |
| Стандартный щуп | - | 1 шт. |
| Персональный компьютер (ПК) | - | 1 шт. |
| Программное обеспечение, установленное на ПК, копия на CD или USB носителях | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - обозначение определяется модификацией прибора; 2) - модификация и количество опций зависит от заказа | ||
приведены в разделе «Измерение» руководства по эксплуатации приборов.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Стандарт предприятия Taylor Hobson Ltd. «Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf».
Правообладатель
Taylor Hobson Ltd., Англия
Адрес: PO Box 36, 2 New Star Road, Leicester, LE4 9JQ, England
Тел.: +44 (0) 116 276 3771
Факс: +44 (0) 116 246 0579
E-mail: taylor-hobson.sales@ametek.com
Сайт: www.taylor-hobson.com
