| Номер в госреестре | 87758-22 |
| Наименование СИ | Приборы магнитометрические для определения концентрации напряжений |
| Обозначение типа СИ | ИКН |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Энергодиагностика" (ООО НТЦ "Энергодиагностика"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы магнитометрические для определения концентрации напряжений ИКН (далее по тексту - приборы) предназначены для измерений напряженности постоянных магнитных полей при диагностике напряженно-деформированного состояния оборудования и конструкций, а также для определения зон концентрации напряжений по интенсивности изменения распределения магнитного поля с использованием метода магнитной памяти металла.
Принцип действия приборов основан на измерении напряженности постоянных магнитных полей с помощью магнитомодуляционных преобразователей (феррозондов).
Конструктивно приборы представляют собой портативные измерительные приборы, включающие электронный блок и выносной датчик измерительный (далее - датчик). Электронный блок предназначен для управления режимами работы и индикации результатов измерений и хранения и передачи данных на внешнее устройство через интерфейсы RS-232, RS-485 и USB.
Датчик включает в себя схему возбуждения и обработки сигнала (СВОС), предназначенную для формирования сигналов возбуждения для феррозондов, обработки поступающих от феррозондов сигналов, усреднения и нормировки результатов, передачи данных в электронный блок. При перемещении датчика вдоль исследуемого объекта на его выходе формируется сигнал, пропорциональный внешнему магнитному полю, который усиливается и поступает на измерительный вход СВОС, где измеряется и нормируется. При поступлении импульса от датчика пройденного расстояния СВОС передает текущие значения напряженности магнитного поля в электронный блок для записи результатов измерений и вывода на экран.
По величине и характеру изменения напряженности магнитного поля рассеяния, измеряемого прибором над поверхностью контролируемых объектов, с помощью программного обеспечения оцениваются напряженно-деформированное состояние оборудования, структурные изменения металла, и выявляются поверхностные и подповерхностные дефекты. Связь между распределением поля магнитного поля, зонами концентрации напряжений и конкретными дефектами устанавливается методологически.
Приборы имеют четыре модификации, отличающихся друг от друга количеством измерительных каналов, габаритными размерами и объёмом памяти.
Модификации приборов приведены в таблице 1. Приборы могут комплектоваться датчиками различных типов, отличающиеся количеством и расположением феррозондов.
| Модификация | Количество измерительных каналов | Объем памяти |
| ИКН-2М-16 | От 2 до 16 | 1 ГБ |
| ИКН-7М-16 | От 2 до 16 | 1 ГБ |
| ИКН-8М-4 | От 2 до 4 | 8 МБ |
| ИКН-9М-12 | От 2 до 12 | 256 МБ |
Заводские номера, идентифицирующие каждую модификацию приборов, нанесены на маркировочную наклейку методом шелкографии в виде буквенно-цифрового кода.
Нанесение знака поверки на электронный блок прибора не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

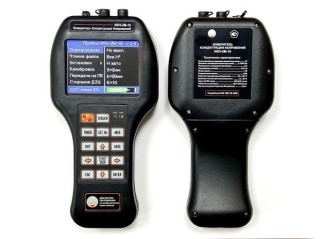

Общий вид приборов и датчиков с указанием мест пломбировки и нанесения знака утверждения типа приведен на рисунках 1 - 8.
| Место нанесения | ||
| знака утверждения типа | \ я <т ш я у | Место нанесения заводского номера |
Корпуса приборов и датчиков опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу приборов, которое может привести к искажению результатов измерений.
Приборы имеют встроенное программное обеспечение (ПО) - внутреннюю программу микропроцессора для обеспечения нормального функционирования приборов. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем, корпуса приборов опломбированы. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО, не ниже | Energodi agnostika |
| Номер версии (идентификационный номер) ПО, не ниже | |
| - модификация ИКН-2М-16 | v.0.6 |
| - модификация ИКН-7М-16 | v.0.2.4 |
| - модификация ИКН-8М-4 | v.0.1.5 |
| - модификация ИКН-9М-12 | v.0.1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряженности постоянного магнитного поля, А/м | от 10 до 1999 |
| Пределы допускаемого значения приведенной относительной погрешности измерений напряженности постоянного магнитного поля, % | ±5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | |
| - модификация ИКН-2М-16 | от 3,3 до 4,2 |
| - модификация ИКН-7М-16 | от 4,4 до 5,4 |
| - модификация ИКН-8М-4 | от 3,3 до 4,2 |
| - модификация ИКН-9М-12 | от 3,3 до 4,2 |
| Потребляемая мощность, В А, не более | 3 |
| Габаритные размеры, мм, не более: - модификация ИКН-2М-16 | |
| длина | 243 |
| ширина | 120 |
| высота | 40 |
| - модификация ИКН-7М-16 | |
| длина | 230 |
| ширина | 105 |
| высота | 40 |
| - модификация ИКН-8М-4 | |
| длина | 165 |
| ширина | 83 |
| высота | 32 |
| Продолжение таблицы 4 | |
| Наименование характеристики | Значение |
| - модификация ИКН-9М-12 | |
| длина | 165 |
| ширина | 83 |
| высота | 32 |
| Масса, кг, не более: | |
| - модификация ИКН-2М-16 | 0,6 |
| - модификация ИКН-7М-16 | 0,6 |
| - модификация ИКН-8М-4 | 0,4 |
| -модификация ИКН-9М-12 | 0,4 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от -15 до +55 |
| - относительная влажность воздуха при t=25°C, %, не более | 85 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус прибора в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность приборов
| Наименование | Обозначение | Количество |
| 1 Приборы магнитометрические для определения концентрации напряжений ИКН в составе: | * | |
| 1. 1 Электронный блок | 1 шт. | |
| 1.2 Датчик измерительный | ** | шт. |
| 2 Электронный носитель с ПО | МПМ-С истема | 1 шт. |
| 3 Руководство по эксплуатации | СГЕР.411171.003 РЭ | 1 экз. |
| 4 Паспорт | СГЕР.411171.003 ПС | 1 экз. |
| 5 Методика поверки | - | 1 экз. |
| Примечание: В комплекте поставки должен быть хотя бы один датчик. * - указывается модификация прибора ** - тип и количество датчиков определяется при заказе прибора. | ||
приведены в разделе 2 «Использование по назначению» документа СГЕР.411171.003 РЭ «Приборы магнитометрические для определения концентрации напряжений ИКН Руководство по эксплуатации».
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ГОСТ Р ИСО 24497-1-2009 «Контроль неразрушающий. Метод магнитной памяти металла. Часть 1. Термины и определения»;
ГОСТ Р ИСО 24497-2-2009 «Контроль неразрушающий. Метод магнитной памяти металла. Часть 2. Общие требования»;
СГЕР.411171.003 ТУ Приборы магнитометрические для определения концентрации напряжений ИКН. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-технический центр «Энергодиагностика» (ООО НТЦ «Энергодиагностика»)
ИНН 7719562001
Адрес юридического лица: 105187 г. Москва, ул. Борисовская, д. 1, эт. 2, пом. XXI, ком. 8
Телефон / факс: (495) 7917883, (498) 6616135 Е-mail: mail@energodiagnostika.ru http://www.energodiagnostika.ru
