Аппараты испытания диэлектриков цифровые СКАТ, 87761-22

Назначение

Аппараты испытания диэлектриков цифровые СКАТ (далее - аппараты) предназначены для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Описание

Принцип действия аппаратов основан на преобразовании с помощью регулятора напряжения и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).

Аппараты выпускаются в 12 модификациях, которые отличаются исполнением блока управления (БУ) и высоковольтного блока (ВБ), полярностью выходного напряжения постоянного тока, максимальным значением воспроизведения/измерения напряжения и силы постоянного и переменного тока, а также пределами допускаемой относительной погрешности измерений.

СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА имеют исполнение БУ в кейсе, исполнение ВБ в стальном корпусе.

СКАТ-70Ц-К, СКАТ-70ЦА-К имеют исполнение БУ в кейсе, исполнение ВБ в пластиковом корпусе.

СКАТ-70Ц-Н, СКАТ-70ЦА-Н имеют исполнение БУ в металлическом корпусе с ручкой, исполнение ВБ в стальном корпусе.

СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С имеют исполнение БУ в металлическом корпусе для монтажа в стойку, исполнение ВБ в стальном корпусе.

Полярность выходного напряжения постоянного тока для модификаций СКАТ-70Ц, СКАТ-70Ц-К, СКАТ-70Ц-С, СКАТ-70Ц-Н, СКАТ-100Ц, СКАТ-100Ц-С отрицательная, для модификаций СКАТ-70ЦА, СКАТ-70ЦА-К, СКАТ-70ЦА-С, СКАТ-70ЦА-Н, СКАТ-100ЦА, СКАТ-100ЦА-С положительная.

Аппарат функционально состоит из двух блоков - блока управления и высоковольтного блока, которые соединяются кабелем. БУ выполняется в пластиковом кейсе, в металлическом корпусе с ручкой в настольном исполнении или в металлическом корпусе, который может быть смонтирован в стойку 482,6 мм (19 дюймов). Металлические корпуса покрыты полимерной порошковой краской. БУ предназначен для управления выходным напряжением аппарата, индикации измеряемых величин и выбора режима работы.

БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Внутри БУ установлен регулятор напряжения. Рабочее положение БУ при исполнении в кейсе -вертикальное, при настольном исполнении или исполнении для монтажа в стойку -горизонтальное.

ВБ выполнен в стальном корпусе с последующей окраской порошковым методом или в пластиковом корпусе с колесиками и телескопической ручкой. ВБ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока из входного, поступающего с БУ. ВБ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на ВБ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора - трансформаторное масло и пластик. Рабочее положение ВБ - вертикальное.

В аппаратах применена схема защиты от перенапряжений, перегрузок и короткого замыкания на выходе, также предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

-    отключение высокого напряжения при размыкании контактов разъёма «БЛОКИРОВКА»;

-    ограничение высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;

-    автоматическое отключение высокого напряжения при наступлении электрического пробоя в нагрузке;

-    ручное аварийное отключение при помощи кнопки подачи питания;

-    индикация наличия высокого напряжения:

■    на лицевой панели блока управления - индикатор «ВЫСОКОЕ НАПРЯЖЕНИЕ!»;

■    на разъёме «БЛОКИРОВКА» - внешняя сигнальная лампа.

Аппараты имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер и модификация аппаратов наносятся на самоклеющиеся этикетки, выполненные в виде металлического или полимерного шильда, жестко закрепленные на корпусе БУ аппарата и на корпусе БВ. На аппаратах модификации СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К шильд крепится на наружную поверхность крышки кейса блока управления, на аппаратах модификации СКАТ-70Ц-Н, СКАТ-70ЦА-Н, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С на заднюю панель металлического корпуса БУ.

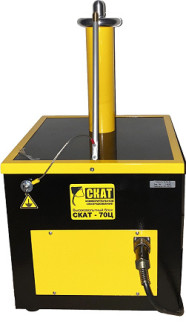

Общий вид аппаратов, места пломбировки от несанкционированного доступа, мест нанесения знака поверки и знака утверждения типа представлены на рисунках 1-6.

Пломбирование БУ и ВБ аппаратов осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленных: на лицевой панели - на крепежном винте БУ, на крепежном винте сбоку на корпусе ВБ.

Знак поверки аппаратов модификации СКАТ-70Ц-Н, СКАТ-70ЦА-Н, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С наносится на лицевую панель блока управления, на аппараты модификации СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА,

СКАТ-70Ц-К, СКАТ-70ЦА-К знак поверки наносится на внутреннюю поверхность крышки кейса БУ в виде оттиска клейма или наклейки с изображением знака поверки.

Место нанесения заводского номера

JIL

Место нанесения заводского номера

Место нанесения знака утверждения

Программное обеспечение

Аппараты имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) хранится в энергонезависимой памяти микроконтроллера и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.

Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное программное обеспечение может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель блока управления полиграфическим методом и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 7, 8 руководства по эксплуатации СТСК.411728.014-2022 РЭ

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

СТСК.411728.014 ТУ Аппараты испытания диэлектриков цифровые СКАТ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)

ИНН 3444130328

Адрес: 400040, Волгоградская область, г. Волгоград, ул. им. Поддубного, д. 37, офис 202 Телефон: +7 (8442) 26-99-94
