| Номер в госреестре | 87763-22 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | Б5-85/3 |
| Изготовитель | Акционерное общество "Научно-производственная компания "РИТМ" (АО "Компания "РИТМ"), г. Краснодар |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока Б5-85/3 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к импульсным источникам питания. Напряжение питающей сети переменного тока через входной фильтр и выпрямитель поступает на активный корректор коэффициента мощности, где преобразуется в стабилизированное постоянное напряжение, которое с помощью регулируемого преобразователя, понижается до напряжения, величина которого зависит от режима работы и нагрузки источника. Регулятор-стабилизатор напряжения/тока преобразует пониженное напряжение в выходное напряжение/ток с требуемыми параметрами, устанавливаемыми с помощью микропроцессорной схемы управления. Управление работой источников осуществляется с помощью органов ручного управления (кнопок) или с помощью внешнего компьютера по интерфейсу связи.
Конструктивно источники выполнены в пластиковом корпусе настольного исполнения и состоят из следующих основных узлов: входной фильтр, выпрямитель, активный корректор коэффициента мощности, регулируемый преобразователь, выходной фильтр, регулятор стабилизатор выходного напряжения/тока, вспомогательный источник питания, органы ручного управления, цифровой индикатор, интерфейс связи с персональным компьютером; микропроцессорная схема управления.
Источники снабжены защитой от короткого замыкания, от перегрузки по току, от перегрева, от превышения входного напряжения.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на заднюю панель корпуса источников в виде наклейки.
Знак поверки в виде оттиска поверительного клейма наносится на одну из пломб, установленных в пломбировочных чашках внизу корпуса.

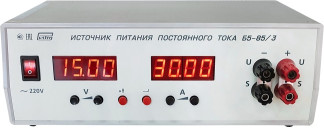

Общий вид средств измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлен на рисунке 1.
| Место нанесения | Место нанесения | |
| знака утверждения типа | заводского номера |
Места нанесения знака поверки
Программное обеспечение источников (далее - ПО) предназначено для управления работой источников. ПО записывается в память микроконтроллера на этапе производства и в процессе эксплуатации его изменение невозможно.
Влияние ПО на результат измерений учтено при нормировании метрологических характеристик источников.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | USP300 |
| Номер версии (идентификационный номер ПО) | 1.2.0.4 |
| Цифровой идентификатор ПО | 9d2fc903a9adfcf7 2e5db4ead05ce1ec |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока б'вых, В | от 1,00 до 75,00 |
| Шаг установки напряжения постоянного тока, В | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,00№ых + 0,005) |
| Диапазон воспроизведения силы постоянного тока Дых, А: - при выходном напряжении до 15 В включ. - при выходном напряжении св. 15 В | от 0,01 до 30,00 от 0,01 до 450/ивых |
| Шаг установки силы постоянного тока, А | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,005 /вых + 0,005) |
| Наименование характеристики | Значение |
| Нестабильность выходного напряжения постоянного тока при изменении напряжения питания на - 44 В и + 22 В от номинального значения 220 В, В | ± (0,0005 ^ых + 0,001) |
| Нестабильность выходной силы постоянного тока при изменении напряжения питания на - 44 В и + 22 В от номинального значения 220 В, А | ± (0,001/вых + 0,005) |
| Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки в режиме стабилизации напряжения, В | ± (0,00№ых + 0,005) |
| Нестабильность выходной силы постоянного тока при изменении напряжения на нагрузке в режиме стабилизации тока, А | ± (0,005 /вых + 0,005) |
| Эффективное значение пульсации выходного напряжения постоянного тока в режиме стабилизации напряжения, мВ, не более | 2 |
| Эффективное значение пульсации выходной силы постоянного тока в режиме стабилизации тока, мА, не более | 10 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 176 до 242 от 47 до 63 |
| Потребляемая мощность, В А, не более | 600 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 90 260 210 |
| Масса, кг, не более | 2,4 |
| Условия эксплуатации: - температура окружающего воздуха °С - относительная влажность воздуха при температуре + 25 °С, %, не более | от + 5 до + 40 90 |
| Норма средней наработки на отказ T0 в рабочих условиях эксплуатации, ч, не менее | 40000 |
| Г амма-процентный срок службы Телу при у = 90 %, лет, не менее | 10 |
наносится на переднюю панель корпуса источников методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока | Б5-85/3 | 1 шт. |
| Руководство по эксплуатации | КМСИ.436238.015 РЭ | 1 экз. |
| Формуляр | КМСИ.436238.015 ФО | 1 экз. |
| Кабель питания 220 В 10 А 1,8 м | — | 1 шт. |
| Кабель соединительный | КМСИ.685612.029 | 1 шт. |
| Перемычка | Хв7.755.058 | 2 шт. |
| Коробка упаковочная | КМСИ.464946.063 | 1 шт. |
| Программное обеспечение (на диске) | — | 1 комплект |
| Интерфейсный кабель | КМСИ.685612.020 | 1 шт.* |
| * - Необходимость поставки определяется при заказе. | ||
приведены в разделе 9 «Порядок работы» документа КМСИ.436238.015 РЭ «Источник питания постоянного тока Б5-85/3. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10"16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
КМСИ.436238.015 ТУ «Источник питания постоянного тока Б5-85/3. Технические условия».
Правообладатель
Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»)
ИНН 2311016712
