Генераторы сигналов векторные RFVSG (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.
Генераторы сигналов векторные RFVSG (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.
| Номер в госреестре | 87766-22 |
| Наименование СИ | Генераторы сигналов векторные |
| Обозначение типа СИ | RFVSG |
| Изготовитель | AnaPico AG, Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов векторные RFVSG (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.
Конструктивно генераторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.
К данному типу средства измерений относятся генераторы сигналов векторные следующих модификаций: RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40, RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X (где X - число выходных каналов 2 или
4).
Модификации RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 выполнены в виде моноблока настольного исполнения, модификации RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X выполнены в виде моноблока с возможностью установки в приборную стойку.
Генераторы имеют возможность установки следующих опций:
- опция LN - улучшенный фазовый шум, стабильность по частоте;
- опция LN+ - улучшенный фазовый шум, стабильность по частоте;
- опция IVM - внутренняя цифровая модуляция.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате цифробуквенного номера, наносится на наклейку, расположенную в дальнем левом углу на верхней панели генераторов.

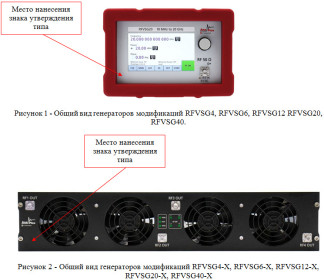

Общий вид генератора и место нанесения знака утверждения типа представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.
Место нанесения знака утверждения типа
Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО - встроенное - внешнее |
firmware Anapico APVSG GUI |
|
Номер версии (идентификационный номер ПО) - встроенное - внешнее |
не ниже 0.4.187 не ниже 1.0.17 |
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
|
Частотные параметры |
||
|
Диапазон частот выходного сигнала, Гц |
RFVSG4, RFVSG4-X |
от 1 107до 4-109 |
|
RFVSG6, RFVSG6-X |
от 1 107до 6-109 |
|
|
RFVSG12, RFVSG12-X |
от 1 107до 1,21010 |
|
|
RFVSG20, RFVSG20-X |
от 1 • 107до 21010 |
|
|
RFVSG40, RFVSG40-X |
от 1 • 107 до 4-1010 |
|
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
штатно |
+110'6 |
|
опция LN |
+3 10'8 |
|
|
опция LN + |
+2 10'8 |
|
|
Параметры уровня выходного сигнала |
||
|
Диапазон установки уровня выходной мощности для модификаций RFVSG4, RFVSG4-X, дБм |
от 10 до 100 МГц включ. |
от -55 до +13 |
|
св. 100 МГц до 4 ГГц |
от -55 до +17 |
|
|
Диапазон установки значений уровня выходного сигнала для модификаций RFVSG6, RFVSG6-X, дБм |
от 10 до 100 МГц включ. |
от -55 до +13 |
|
св. 100 МГц до 6 ГГц |
от -55 до +15 |
|
|
Наименование характеристики |
Значение |
||
|
Диапазон установки значений уровня выходного сигнала для модификаций RFVSG12, RFVSG12-X, дБм |
от 10 до 100 МГц включ. |
от -55 до +13 |
|
|
св. 100 МГц до 12 ГГц |
от -55 до +15 |
||
|
Диапазон установки значений уровня выходного сигнала для модификаций RFVSG20, RFVSG20-X, дБм |
от 10 до 100 МГц включ. |
от -25 до +13 |
|
|
св. 100 МГц до 12 ГГц |
от -25 до +15 |
||
|
Диапазон установки значений уровня выходного сигнала для модификаций RFVSG40, RFVSG40-X, дБм |
от 10 до 100 МГц включ. |
от -25 до +13 |
|
|
св. 100 МГц до 20 ГГц включ. |
от -25 до +19 |
||
|
св. 20 до 26 ГГ ц включ. |
от -25 до +17 |
||
|
св. 26 до 40 ГГ ц |
от -25 до +13 |
||
|
Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности сигнала (от -20 дБм до +15 дБм), дБ |
от 10 МГ ц до 4 ГГц включ. |
±0,8 |
|
|
св. 4 до 6 ГГ ц включ. |
±1,0 |
||
|
св. 6 до 20 ГГ ц включ. |
±1,3 |
||
|
св. 20 до 40 ГГ ц |
±1,7 |
||
|
Параметры спектра выходного сигнала |
|||
|
Уровень гармонических искажений (2-я и 3-я гармоники), дБ относительно несущей, не более |
от 10 МГ ц до 4 ГГц включ. |
-40 |
|
|
св. 4 до 15 ГГц включ. |
-30 |
||
|
Уровень негармонических искажений уровень несущей 0 дБм, отстройка 10 кГ ц, дБ относительно несущей, не более |
от 10 до 1200 МГц включ. |
-75 |
|
|
св. 1200 МГц до 2,5 ГГц включ |
-70 |
||
|
св. 2,5 до 20 ГГц включ. |
-50 |
||
|
св. 20 до 40 ГГ ц |
-45 |
||
|
Уровень однополосного фазового шума при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБм в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
1 ГГц |
-140 |
|
|
4 ГГц |
-129 |
||
|
10 ГГц |
-110 |
||
|
20 ГГц |
-110 |
||
|
Уровень однополосного фазового шума с опцией LN или LN+ при отстройке от несущей 10 Гц и уровне выходного сигнала +10 дБм, на частоте несущей 1 ГГц, дБ относительно несущей в полосе 1 Гц, не более |
-95 |
||
|
Параметры квадратурной модуляции (опция IVM) |
|||
|
Полоса модуляции, МГ ц |
400 |
||
|
Неравномерность АЧХ в полосе модуляции, дБ, в диапазоне частот |
от 0,25 до 10 ГГц включ. |
±1,6 |
|
|
св. 10 до 30 ГГц включ. |
±2,0 |
||
|
св. 30 до 40 ГГц |
±3,5 |
||
|
Подавление несущей, дБ, не более |
-70 |
||
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 2,5 ГГц уровень 0 дБм для модуляции типа 16QAM и скорости передачи до 10 МГц, % |
0,7 |
||
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 200 до 240 |
|
Номинальные значения частоты питающей сети, Г ц |
50 |
|
Напряжения питания постоянного тока от адаптера постоянного тока, В для RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 |
от 21 до 27 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха %, не более |
от +18 до +28 от 30 до 80 |
|
Масса, кг, не более RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X |
5 25 |
|
Габаритные размеры (ширинахвысотахглубина), мм RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X |
182x124x305 486x88x567 |
|
Время прогрева, мин |
30 |
наносится на переднюю панель генераторов сигналов векторных RFVSG в соответствии с рисунками 1, 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г енератор сигналов векторный |
RFVSG |
1 шт. |
|
Опция улучшения фазового шума и стабильности по частоте |
LN |
по отдельному заказу |
|
Опция улучшения фазового шума и стабильности по частоте |
LN+ |
по отдельному заказу |
|
Опция внутренней цифровой модуляции |
IVM |
по отдельному заказу |
|
Сетевой шнур питания |
- |
1 шт. |
|
Блок питания |
- |
1 шт.1) |
|
Флеш накопитель с ПО |
- |
1 шт. |
|
Руководство по эксплуатации2) |
- |
1 шт. |
|
1) Поставляется только в комплекте с модификациями RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 2) Допускается поставка на флеш накопителе |
||
приведены в разделе 6.9 “Порядок работы с прибором” руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Стандарт предприятия изготовителя AnaPico AG.
Правообладатель
AnaPico AG, Швейцария
Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland Телефон: +41 44 440 00 50 Факс: +41 44 440 00 50 Web-сайт: https://www.anapico.com
