| Номер в госреестре | 87767-22 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | ЦД |
| Изготовитель | "VEB Werkstoffprüfmaschinen", ГДР (изготовлены в 1969 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные ЦД (далее - машины) предназначены для измерений значений силы, возникающей при проведении испытаний на растяжение, сжатие и изгиб образцов металлов и других материалов.
Согласно классификации по ГОСТ 28840-90 машины:
- по виду деформации - универсальные;
- по способу силовозбуждения (виду привода) - электрогидравлические;
- по типу силоизмерительного устройства - с торсионным силоизмерителем.
Принцип действия машин заключается в деформации установленного образца
с помощью нагружающего устройства и одновременного измерения силы, приложенной к образцу.
Конструктивно машины состоят из нагружающего устройства и пульта управления.
Нагружающее устройство состоит из основания; рабочего гидроцилиндра; силовой рамы, состоящей из тяг, жестко соединенных с рабочими поперечинами, из колонн с перемещаемой по их резьбе средней поперечиной, из верхней соединительной и направляющей траверсы, из устройства по передачи деформации, из зажимных приспособлений.
Пульт управления состоит из корпуса, в котором смонтированы насосная установка, стабилизатор нагрузки, силоизмерительное устройство, диаграммный аппарат, панель управления и распределительный щит.
Нагружающее устройство соединено с пультом управления при помощи трубопроводов гидравлической системы и электропроводов.
К машинам данного типа относятся машина испытательная универсальная ЦД-10 с заводским номером 280/23 и машина испытательная универсальная ЦД-40 с заводским номером 282/59.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на маркировочную табличку ударным способом.

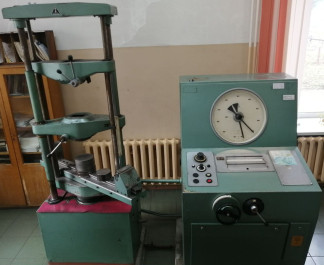

Общий вид машин и маркировочных табличек с указанием места нанесения заводского номера приведен на рисунках 1 и 2.
Пломбирование машин не предусмотрено.
Нанесение знака поверки на машины не предусмотрено.
Место нанесения заводского номера
Р* - VEB WERKSTOFFPROFMASCHINEH LEIPZIG
ШЛ
Baujahr НЩ
Stromloufplon Sp
Stromart/Frequenz Hz
Betriebsspannung V
Ш‘ШI v
Steuerspannung mit chre Transformotor
Hennilrom der Anlage Hennstrom d.Sicherung in der Zuleitung
Betriebsdruck mox.
■tfcU-
«jw. ;
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение, для машины | |
| ЦД-10 зав. № 280/23 | ЦД-40 зав. № 282/59 | |
| Наибольший предел измерений силы, тс (кН) | 7,0 (69) | 40,0 (392) |
| Наименьший предел измерений силы, тс (кН) | 0,1 (1) | 0,4 (4) |
| Поддиапазоны измерений силы, тс (кН): | ||
| - предел I | от 0,1 до 1,0 | от 0,4 до 4,0 |
| (от 1 до 10) | (от 4 до 39) | |
| - предел II | от 0,2 до 2,0 | от 1,0 до 10,0 |
| (от 2 до 20) | (от 10 до 98) | |
| - предел III | от 0,4 до 4,0 | от 2,0 до 20,0 |
| (от 4 до 39) | (от 20 до 196) | |
| - предел IV | от 1,0 до 7,0 | от 4,0 до 40,0 |
| (от 10 до 69) | (от 39 до 329) | |
| Цена деления в поддиапазонах измерений силы, кгс: | ||
| - предел I | 5 | 20 |
| - предел II | 10 | 50 |
| - предел III | 20 | 100 |
| - предел IV | 50 | 200 |
| Пределы допускаемой относительной | ||
| погрешности измерений силы, % | ± 1,0 % | |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение, для машины | |
| ЦД-10 зав. № 280/23 | ЦД-40 зав. № 282/59 | |
| Параметры электрического питания: | ||
| - напряжение питания переменного | ||
| тока, В | 380 | 380 |
| - частота переменного тока, Г ц | 50 | 50 |
| Размеры рабочего пространства | ||
| на растяжение, мм, не менее: | ||
| - расстояние между колоннами | 500 | 600 |
| - расстоянием между поперечинами | 600 | 650 |
| Размеры рабочего пространства на сжатие, мм, | ||
| не менее: | ||
| - расстояние между колоннами | 500 | 600 |
| - расстоянием между поперечинами | 545 | 600 |
| Габаритные размеры, мм, не более: | ||
| - высота | 2300 | 2600 |
| - длина | 2000 | 2300 |
| - ширина | 1000 | 1000 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность воздуха, % | от 30 до 80 | |
нанесен на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | ЦД | 1 шт. |
| Инструкция по эксплуатации | — | 1 экз. |
приведены в разделе 2 «Проведение испытаний» инструкции по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схема для средств измерений силы».
Правообладатель
Фирма «VEB Werkstoffprnfmaschmen», ГДР Адрес: DDR-703, Leipzig, Alfred-Kastner-StraBe, 69
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
