Номер в госреестре | 8777-13 |
Наименование СИ | Генераторы сигналов высокочастотные |
Обозначение типа СИ | Г4-158 |
Изготовитель | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород |
Год регистрации | 2013 |
Срок свидетельства | 23.08.2018 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Генераторы сигналов высокочастотные Г4-158 (далее - генераторы) предназначены для воспроизведения высокочастотных сигналов.
Конструктивно генераторы выполнены в виде переносного прибора настольного типа.
Большинство функциональных узлов генератора размещено на печатных платах и расположено в экранированном отсеке. Подача питающих напряжений, сигналов управления в экранированный отсек и вывод информационных сигналов из экранированного отсека осуществляется через устройство соединительное, выполненное на основе двухзвенных фильтров.
Печатные платы выпрямителя и усилителя - стабилизатора входят в состав блока питания. Аттенюатор выполнен в виде самостоятельного встроенного блока.
Основой генератора Г4-158 является генератор высокой частоты (ВЧ), генерирующий синусоидальный сигнал в диапазоне частот от 10 до 100 МГц. Перестройка генератора ВЧ производится посредством коммутации четырех контуров и плавной перестройки их.
Установка и синхронизация частоты генератора ВЧ осуществляется посредством устройства поиска и кольца автоподстройки (ФАП), элементы которой размещены на платах делителя программируемого и детектора фазового. В регистр частоты на плате делителя программируемого переписывается число с регистра частоты на плате устройства управления, соответствующее устанавливаемой частоте.
По окончании процесса поиска и синхронизации генератор ВЧ вырабатывает сигнал, по частоте соответствующий числу, записанному в регистр частоты и синхронизированный с опорной частотой генератора опорной частоты (ГОЧ).
Сигнал с выхода генератора ВЧ поступает на плату фильтров. На плате фильтров посредством трех фильтров нижних частот (ФНЧ) осуществляется формирование сигнала на поддиапазонах от 1 до 10 МГц; от 0,1 до 1 МГц; от 0,01 до 0,1 МГц.
Далее сигнал ВЧ поступает на плату усилителя-модулятора. На плате усилителя-модулятора сигнал ВЧ усиливается по мощности, регулируется плавно в пределах от 0 до минус 5 дБ, стабилизируется по уровню, модулируется по амплитуде в режиме работы генератора с амплитудной модуляцией (АМ).
Амплитудная модуляция сигнала в генераторе может осуществляться либо от внутреннего генератора низкой частоты с частотой 1 кГц, либо от внешнего сигнала источника сигнала низкой частоты.
Сигнал ВЧ с платы усилителя-модулятора снимается с выхода усилителя ВЧ, который подключен к повторителю одного из каналов. Этот сигнал ВЧ поступает на аттенюатор и через аттенюатор на калиброванный выход генератора. Аттенюатор осуществляет регулирование уровня сигнала ВЧ на выходе генератора на 115 дБ ступенями через 5 дБ.
Рабочие условия применения генератора соответствуют требованиям, установленным для приборов группы 4 ГОСТ 22261-94 с диапазоном рабочих температур окружающей среды от минус 10 до плюс 50 °С.

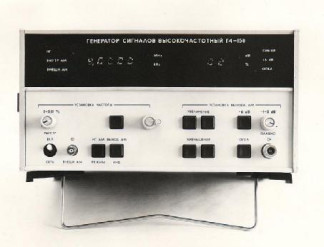

Внешний вид генератора приведен на рисунке 1.
Пломбирование генератора производится двумя мастичными пломбами, которые расположены на задней панели в местах крепления верхней и нижней крышек. Места пломбировки генератора приведены на рисунке 2.
Диапазон частот от 0,01 до 99,999 МГц.
Запас по краям диапазона не менее 0,002 %.
Пределы допускаемой основной погрешности установки частоты:
± 0,01 % по истечении времени установления рабочего режима в нормальных и рабочих условиях;
± 0,001 % после времени самопрогрева 1 ч в нормальных условиях.
Нестабильность частоты сигнала при неизменных внешних условиях за любой выбранный произвольно пятнадцатиминутный интервал времени после самопрогрева 1 ч при работе в нормальных условиях и при неизменном напряжении питания в пределах ±110-5
Пределы регулировки выходного напряжения в режиме «НГ» на нагрузках (50±0,5) Ом и (75±0,75) Ом от 10-6 до 2 В.
Регулировка проводится ступенями через 1 дБ от 0 до минус 119 дБ, плавно в пределах
1 дБ и ступенью на плюс 6 дБ.
Пределы допускаемой основной погрешности установки опорного уровня выходного напряжения 1,0 В на нагрузках (50±0,5) Ом и (75±0,75) Ом ±1 дБ после времени установления рабочего режима.
Пределы допускаемой основой погрешности установки ослабления ступенчатого аттенюатора ±1 дБ после времени установления рабочего режима.
Нестабильность опорного уровня выходного напряжения при неизменных внешних условиях и неизменном напряжении питания за любые 15 минут работы после самопрогрева генератора в течение 1 ч в пределах ±0,1 дБ.
Номинальное значение выходного сопротивления генератора по калиброванному выходу 50 Ом (разъем типа III по ГОСТ 13317-89). Коэффициент стоячей волны по напряжению калиброванного выхода КСВН на частотах свыше 30 МГц не более 1,2.
Содержание каждой из гармоник несущей частоты в режиме «НГ» по отношению к уровню сигнала несущей частоты на основном выходе генератора не более минус 30 дБ и не более 25 дБ при работе генератора в режиме «+6 дБ» (2 В).
Паразитная амплитудная модуляция выходного сигнала генератора в режиме «НГ» в полосе частот от 30 Гц до 20 кГц не более 0,1 %.
Величина спектральной плотности амплитудных шумов в выходном сигнале при отстройке от несущей на 100 кГц не более минус 135 дБ/Гц до 10 МГц и не более минус 140 дБ/Гц свыше 10 МГц.
Выходное напряжение на некалиброванном выходе генератора на полной нагрузке (50±5) Ом не менее 0,5 В и не более 1,5 В.
Частота внутреннего источника модуляции в режиме «АМ» 1000 Гц.
Частота внешнего источника модуляции в режиме «АМ» от 30 до 20000 Гц.
Пределы допускаемой погрешности частоты внутреннего модулирующего источника ±10 %.
Пределы регулировки коэффициента АМ от 0 до 99 %.
Пределы допускаемой основной погрешности установки коэффициента АМ на модулирующей частоте 1000 Гц при коэффициенте АМ от 5 до 90 % - ±5 %.
Пределы допускаемой погрешности установки коэффициента АМ в диапазоне модулирующих частот ±10 %.
Коэффициент гармоник огибающей АМ сигнала не более 3 % при коэффициенте модуляции до 90 %.
Паразитная девиация частоты в режиме «АМ» при коэффициенте АМ равной 30 % и частоте модуляции (1000±100) Гц не более 110-6Гн+60 Гц, где f -установленное значение несущей частоты, Гц.
Пределы допускаемой погрешности установки опорного уровня выходного напряжения в режиме «АМ» ±1 дБ.
В генераторе обеспечивается дистанционное управление установкой частоты, величиной выходного напряжения, коэффициентом АМ и режимами работы «НГ», «ВНУТР АМ», «ВНЕШН АМ» управляющими сигналами в двоичном коде 1-2-4-8 с разъема дистанционного управления.
Параметры питания: напряжение переменного тока (220±22) В частотой (50±0,5) Гц и (115±5,75) В частотой от 372 до 412 Гц с содержанием гармоник до 5 %.
Время установления рабочего режима 15 минут.
Время непрерывной работы не менее 16 ч.
Электрическая изоляция цепи генератора должно выдерживать без пробоя испытательное напряжение переменного тока 50 Гц с среднеквадратическим значением напряжения 1500 В в нормальных условиях и 900 В - в условиях повышенной влажности.
Электрическое сопротивление изоляции между сетевыми выводами и корпусом генератора не менее:
- 20 МОм в нормальных условиях применения;
- 5 МОм при повышенной температуре окружающего воздуха;
- 2 МОм при повышенной относительной влажности окружающего воздуха. Потребляемая мощность не более 60 В А.
Средняя наработка на отказ не менее 6000 ч.
Габаритные размеры (длина х высота х ширина) не более (340*175x320) мм.
Масса не более 10,5 кг.
Рабочие условия эксплуатации:
- температура окружающей среды от минус 10 до плюс 50 оС;
- относительная влажность воздуха до 93 % при температуре плюс 40 оС.
Знак утверждения типа наносится на лицевую панель генератора методом шелкогра-фии и типографским методом на титульные листы эксплуатационной документации.
Комплект поставки генераторов приведен в таблице 1.
Таблица 1
Наименование, тип | Обозначение | Кол. шт. | Примечание |
1 Генератор сигналов | вР3.260.018 | 1 | |
высокочастотный Г4-158 | |||
2 Руководство по эксплуатации: | 1 | ||
- часть 1. | вР3.260.018РЭ | ||
- часть 2 | вР3.260.018РЭ1 | 1 | |
3 Формуляр | вР3.260.018ФО | 1 | |
4 Комплект комбинированный в | |||
составе: | |||
- кабель соединительный ВЧ | ЯНТИ.685671.019-10 | 1 | По отдельному заказу |
- кабель соединительный ВЧ | ЯНТИ.685671.002 | 1 | |
- кабель соединительный ВЧ | НЭЕ4.851.474-25 | 1 | По отдельному заказу |
- шнур соединительный | ЯНТИ.685631.006 | 1 | |
- переход | вР2.236.004 | 1 | По отдельному заказу |
- переход коаксиальный Э2-114/3 | ЕЭ2.236.132 | 1 | |
- съемник | ЕЦ8.896.005 | 1 | По отдельному заказу |
- аттенюатор резисторный | ЕЦ2.243.064-01 | 1 | |
фиксированный | |||
- узел печатный | вР5.282.524 | 1 | По отдельному заказу |
- вставка плавкая | ОЮ0.481.005 ТУ | 5 | |
ВП2Б-1 В-2,0 А 250 В | |||
- коробка | ЕЦ4.180.186-02 | 1 | Для ЗИП |
5 Ящик укладочный | ЕЦ4.161.652-02 | 1 |
осуществляется по документу вР3.260.018РЭ1 (Часть 2. Поверка) «Генератор сигналов высокочастотный Г4-158. Руководство по эксплуатации», утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 июля 2013 г.
Основные средства поверки:
- вольтметр универсальный цифровой В7-34, разрешающая способность 10 мкВ, диапазон измерений до 27 В, пределы допускаемой относительной погрешности ±0,1 %;
- вольтметр переменного тока диодный компенсационный В3-49, диапазон частот от 0,01 МГц до 100 МГц, пределы измерения от 1 до 2 В, пределы допускаемой относительной погрешности ±1,7 %;
- частотомер электронно-счетный Ч3-64, диапазон частот от 0,01 МГц до 100 МГц, пределы допускаемой погрешности ±3 10-6;
- установка для измерения ослабления и фазового сдвига образцовая ДК1-16, диапазон частот от 0,01 до 100 МГц, диапазон измерений от 0 до 120 дБ, пределы допускаемой абсолютной погрешности ±0,17 дБ;
- измеритель модуляции вычислительный СК3-45, диапазон частот от 0,1 до 100 МГц, пределы допускаемой относительной погрешности измерения ±5 %;
- измеритель коэффициента АМ вычислительный СК2-24, диапазон частот от 0,01 до 100 МГц, пиковое значение коэффициента АМ от 5 до 90 %, пределы допускаемой погрешности измерения коэффициента АМ ±1,7 %;
- измеритель нелинейных искажений автоматический С6-11, диапазон частот от 0,03 до 20 кГц, диапазон измерений коэффициента гармоник от 0,5 до 3 %, собственный коэффициент гармоник не более 0,2 %;
- измеритель КСВН панорамный РК2-47, диапазон частот от 30 до 100 МГц, пределы допускаемой относительной погрешности ±10 %;
- генератор сигналов низкочастотный Г3-118, диапазон частот от 30 Гц до 20 кГц, выходное напряжение от 0,1 до 1,5 В, коэффициент гармоник не более 0,2 %.
Сведения о методиках (методах) измерений приведены в документе «Генератор сигналов высокочастотный Г4-158. Руководство по эксплуатации» вР3.260.018РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным Г4-158
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 9788-89 Генераторы сигналов измерительные. Общие технические требования и методы испытаний.
вР3.260.018ТУ. Генератор сигналов высокочастотный Г4-158. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции иных видов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 770 |
Поверителей | 62 |
Актуальность данных | 18.11.2024 |
