| Номер в госреестре | 87783-22 |
| Наименование СИ | Нутромеры микрометрические |
| Обозначение типа СИ | НМ-А |
| Изготовитель | Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара |
| Год регистрации | 2022 |
| Срок свидетельства | 22.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические НМ-А (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей.
Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля с нониусом (с цифровым отсчетным устройством), барабана, удлинителей (в зависимости от модификации).
К средствам измерений данного типа относятся нутромеры модификаций:
- НМ-А - нутромеры со сферическими измерительными поверхностями с ценой деления 0,01 мм (с удлинителями),
- НМ-АО - нутромеры со сферическими измерительными поверхностями с ценой деления 0,01 мм (одинарные, без удлинителей);
- НМ-АЦ - нутромеры со сферическими измерительными поверхностями с шагом дискретности 0,001 мм (с удлинителями),
- НМ-АВ - со сменными измерительными поверхностями.
Нутромеры модификаций НМ-А и НМ-АЦ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Нутромеры с нижним пределом диапазона измерений 25 и 1000 мм установочной мерой не комплектуются. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры модификации НМ-А могут комплектоваться держателем для измерений глубоких отверстий.
Удлинители размером 300 мм и более имеют теплоизоляционные накладки.
Нутромеры изготавливаются двух исполнений, отличающиеся между собой пределами допускаемой абсолютной погрешности.
На микрометрической головке нутромера нанесены: товарный знак изготовителя; заводской номер, цена деления, диапазон измерений микрометрической головки; на удлинителях - его номинальный размер; на установочной мере - номинальный размер установочной меры. Указанная информация нанесена лазерной маркировкой.
Товарный знак наносится на барабан микрометрической головки методом
лазерной маркировки и на титульный лист паспорта нутромера типографским методом.
Заводской номер нутромеров наносится на стебель или барабан микрометрической головки методом лазерной маркировки в формате цифрового обозначения.
На футляре нутромера нанесены товарный знак изготовителя, диапазон измерений, цена деления (шаг дискретности). Указанная информация нанесена в виде наклейки или краской.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

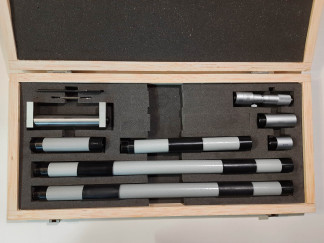

Общий вид нутромеров указан на рисунках 1-7.
Таблица 1 - Диапазон измерений нутромеров, диапазон измерений микрометрической головки, цена деления, шаг дискретности цифрового отсчетного устройства_
| Модификация нутромера | Диапазон измерений нутромера, мм | Диапазон измерений микрометрической головки, мм | Цена деления микрометрической головки, мм | Шаг дискретности цифрового отсчетного устройства, мм |
| НМ-А, НМ-АЦ | От 150 до 175 От 150 до 1000 От 150 до 1400 От 150 до 1500 От 150 до 1800 От 150 до 2000 От 150 до 2100 От 150 до 2200 От 150 до 2600 От 150 до 3000 | От 150 до 175 | 0,01 | 0,001 |
| НМ-А с держателем для измерения глубоких отверстий | От 25 до 32 От 25 до 50 | От 25 до 32 | 0,01 | - |
| От 50 до 200 От 50 до 300 | От 50 до 63 | |||
| От 200 до 225 От 200 до 500 От 200 до 1000 | От 200 до 225 | |||
| НМ-А | От 50 до 63 От 50 до 75 От 50 до 100 От 50 до 150 От 50 до 175 От 50 до 250 От 50 до 300 От 50 до 500 От 50 до 600 От 50 до 900 От 50 до 1000 От 50 до 1500 | От 50 до 63 | 0,01 | - |
| От 100 до 125 От 100 до 500 От 100 до 900 От 100 до 1300 От 100 до 1700 От 100 до 2100 | От 100 до 125 |
| Модификация нутромера | Диапазон измерений нутромера, мм | Диапазон измерений микрометрической головки, мм | Цена деления микрометрической головки, мм | Шаг дискретности цифрового отсчетного устройства, мм |
| НМ-А | От 1000 до 1050 От 1000 до 2000 От 1000 до 3000 От 1000 до 4000 | От 1000 до 1050 | 0,01 | - |
| НМ-АВ | От 75 до 100 От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 | - | 0,01 | - |
| НМ-АО | От 50 до 75 От 75 до 100 От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 От 300 до 325 От 325 до 350 От 350 до 375 От 375 до 400 От 400 до 425 От 425 до 450 От 450 до 475 От 475 до 500 От 500 до 525 От 525 до 550 От 550 до 575 От 575 до 600 От 600 до 625 От 625 до 650 От 650 до 675 | - | 0,01 | - |
| Модификация нутромера | Диапазон измерений нутромера, мм | Диапазон измерений микрометрической головки, мм | Цена деления микрометрической головки, мм | Шаг дискретности цифрового отсчетного устройства, мм |
| НМ-АО | От 675 до 700 От 700 до 725 От 725 до 750 От 750 до 775 От 775 до 800 От 800 до 825 От 825 до 850 От 850 до 875 От 875 до 900 От 900 до 925 От 925 до 950 От 950 до 975 От 975 до 1000 | - | 0,01 | - |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений нутромеров модификации НМ-А, НМ-АЦ при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха при температуре плюс 25°С не более 80%_
| Диапазон измерений микрометрической головки, мм | Измеряемые размеры нутромеров, мм | Пределы допускаемой абсолютной погрешности, мкм | |
| Исполнение 1 | Исполнение 2 | ||
| От 25 до 32 | От 25 до 32 включ. | ±3 | ±5 |
| Св. 32 до 50 | ±4 | ±6 | |
| От 50 до 63 | От. 50 до 63 включ. | ±3 | ±5 |
| Св. 63 до 125 включ. | ±4 | ±6 | |
| Св. 125 до 200 включ. | ±5 | ±7 | |
| Св. 200 до 325 включ. | ±6 | ±9 | |
| Св. 325 до 500 включ. | ±7 | ±10 | |
| Св. 500 до 800 включ. | ±10 | ±15 | |
| Св. 800 до 1250 включ. | ±13 | ±20 | |
| Св. 1250 до 1500 | ±17 | ±25 | |
| От 100 до 125 | От 100 до 125 включ. | ±4 | ±6 |
| Св. 125 до 200 включ. | ±5 | ±7 | |
| Св. 200 до 325 включ. | ±6 | ±9 | |
| Св. 325 до 500 включ. | ±7 | ±10 | |
| Св. 500 до 800 включ. | ±10 | ±15 | |
| Св. 800 до 1250 включ. | ±13 | ±20 | |
| Св. 1250 до 1600 включ. | ±17 | ±25 | |
| Св. 1600 до 2100 | ±20 | ±30 | |
| Диапазон измерений микрометрической головки, мм | Измеряемые размеры нутромеров, мм | Пределы допускаемой абсолютной погрешности, мкм | |
| Исполнение 1 | Исполнение 2 | ||
| От 150 до 175 | От 150 до 175 включ. | ±4 | ±6 |
| Св. 175 до 200 включ. | ±5 | ±7 | |
| Св. 200 до 325 включ. | ±6 | ±9 | |
| Св. 325 до 500 включ. | ±7 | ±10 | |
| Св. 500 до 800 включ. | ±10 | ±15 | |
| Св. 800 до 1250 включ. | ±13 | ±20 | |
| Св. 1250 до 1600 включ. | ±17 | ±25 | |
| Св. 1600 до 2500 включ. | ±20 | ±30 | |
| Св. 2500 до 3000 | ±30 | ±50 | |
| От 200 до 225 | От 200 до 225 включ. | ±6 | ±9 |
| Св. 225 до 325 включ. | ±6 | ±9 | |
| Св. 325 до 500 включ. | ±7 | ±10 | |
| Св. 500 до 800 включ. | ±10 | ±15 | |
| Св. 800 до 1000 | ±13 | ±20 | |
| От 1000 до 1050 | От 1000 до 1050 включ. | ±10 | ±15 |
| Св. 1050 до 1250 включ. | ±13 | ±20 | |
| Св. 1250 до 1600 включ. | ±17 | ±25 | |
| Св. 1600 до 2000 включ. | ±20 | ±30 | |
| Св. 2000 до 2500 включ. | ±25 | ±40 | |
| Св. 2500 до 3150 включ. | ±30 | ±50 | |
| Св. 3150 до 4000 | ±40 | ±60 | |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений нутромеров модификации НМ-АВ при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха при температуре плюс 25°С не более 80%_
| Диапазон измерений нутромера, мм | Пределы допускаемой абсолютной погрешности, мкм | |
| Исполнение 1 | Исполнение 2 | |
| От 75 до 100 | ±3 | ±5 |
| От 100 до 125 | ±4 | ±6 |
| От 125 до 150 | ±4 | ±6 |
| От 150 до 175 | ±5 | ±7 |
| От 175 до 200 | ±5 | ±7 |
| От 200 до 225 | ±5 | ±8 |
| От 225 до 250 | ±5 | ±8 |
| От 250 до 275 | ±6 | ±9 |
| От 275 до 300 | ±6 | ±9 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений нутромеров модификации НМ-АО при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха при температуре плюс 25°С не более 80%_
| Диапазон измерений нутромера, мм | Пределы допускаемой абсолютной погрешности, мкм | Диапазон измерений нутромера, мм | Пределы допускаемой абсолютной погрешности, мкм | ||
| Исполнение 1 | Исполнение 2 | Исполнение 1 | Исполнение 2 | ||
| От 50 до 75 | ±3 | ±5 | От 525 до 550 | ±10 | ±14 |
| От 75 до 100 | ±3 | ±5 | От 550 до 575 | ±10 | ±15 |
| От 100 до 125 | ±4 | ±6 | От 575 до 600 | ±10 | ±15 |
| От 125 до 150 | ±4 | ±6 | От 600 до 625 | ±11 | ±16 |
| От 150 до 175 | ±5 | ±7 | От 625 до 650 | ±11 | ±16 |
| От 175 до 200 | ±5 | ±7 | От 650 до 675 | ±11 | ±17 |
| От 200 до 225 | ±5 | ±8 | От 675 до 700 | ±11 | ±17 |
| От 225 до 250 | ±5 | ±8 | От 700 до 725 | ±11 | ±17 |
| От 250 до 275 | ±6 | ±9 | От 725 до 750 | ±12 | ±18 |
| От 275 до 300 | ±6 | ±9 | От 750 до 775 | ±12 | ±18 |
| От 300 до 325 | ±7 | ±10 | От 775 до 800 | ±12 | ±18 |
| От 325 до 350 | ±7 | ±10 | От 800 до 825 | ±13 | ±19 |
| От 350 до 375 | ±7 | ±11 | От 825 до 850 | ±13 | ±19 |
| От 375 до 400 | ±8 | ±11 | От 850 до 875 | ±13 | ±19 |
| От 400 до 425 | ±8 | ±12 | От 875 до 900 | ±13 | ±19 |
| От 425 до 450 | ±8 | ±12 | От 900 до 925 | ±13 | ±20 |
| От 450 до 475 | ±9 | ±13 | От 925 до 950 | ±13 | ±20 |
| От 475 до 500 | ±9 | ±13 | От 950 до 975 | ±13 | ±20 |
| От 500 до 525 | ±9 | ±14 | От 975 до 1000 | ±13 | ±20 |
Таблица 5 - Номинальный размер и допускаемое отклонение длины от номинального размера установочных мер для нутромеров модификаций НМ-А, НМ-АЦ_
| Номинальный размер установочной меры, мм | Допускаемые отклонения длины от номинальных размеров, мкм |
| 50 | ±2 |
| 100 | ±4 |
| 150 | ±4 |
| 200 | ±4 |
| Модификация нутромеров | Диапазон измерений нутромера, мм | Габаритные размеры, мм, не более Длина х 0 (Диаметр); Длина х Ширина х Высота | Масса, кг, не более |
| НМ-А | От 150 до 175 | 175 х 0 25 | 0,282 |
| От 150 до 1000 | 1000 х 0 25 | 1,801 | |
| От 150 до 1400 | 1400 х 0 25 | 2,531 | |
| От 150 до 1500 | 1500 х 0 25 | 2,700 | |
| От 150 до 1800 | 1800 х 0 25 | 3,261 | |
| От 150 до 2000 | 2000 х 0 25 | 3,559 | |
| От 150 до 2100 | 2100 х 0 25 | 3,768 | |
| От 150 до 2200 | 2200 х 0 25 | 3,991 | |
| От 150 до 2600 | 2600 х 0 25 | 4,721 | |
| От 150 до 3000 | 3000 х 0 25 | 5,451 | |
| НМ-А | От 25 до 32 | 32 х 0 14 | 0,032 |
| От 25 до 50 | 50 х 0 14 | 0,040 | |
| От 50 до 200 | 200 х 0 18 | 0,290 | |
| От 50 до 300 | 300 х 0 18 | 0,367 | |
| От 200 до 225 | 225 х 0 25 | 0,300 | |
| От 200 до 500 | 500 х 0 25 | 0,807 | |
| От 200 до 1000 | 1000 х 0 25 | 1,706 | |
| НМ-А | От 50 до 63 | 63 х 0 18 | 0,064 |
| От 50 до 75 | 75 х 0 18 | 0,086 | |
| От 50 до 100 | 100 х 0 18 | 0,118 | |
| От 50 до 150 | 150 х 0 18 | 0,187 | |
| От 50 до 175 | 175 х 0 18 | 0,219 | |
| От 50 до 250 | 250 х 0 18 | 0,298 | |
| От 50 до 300 | 300 х 0 18 | 0.367 | |
| От 50 до 500 | 500 х 0 18 | 0,557 | |
| От 50 до 600 | 600 х 0 18 | 0,667 | |
| От 50 до 900 | 900 х 0 18 | 0,927 | |
| От 50 до 1000 | 1000 х 0 18 | 1,038 | |
| От 50 до 1500 | 1500 х 0 18 | 1,508 |
| Модификация нутромеров | Диапазон измерений нутромера, мм | Г абаритные размеры, мм, не более Длина х 0 (Диаметр); Длина х Ширина х Высота | Масса, кг, не более |
| От 100 до 125 | 125х0 25 | 0,170 | |
| От 100 до 500 | 500х0 25 | 0,846 | |
| От 100 до 900 | 900х0 25 | 1,576 | |
| От 100 до 1300 | 1300х0 25 | 2,306 | |
| НМ-А | От 100 до 1700 | 1700х0 25 | 3,766 |
| От 100 до 2100 | 2100х0 25 | 3,936 | |
| От 1000 до 1050 | 1050х0 43 | 1,672 | |
| От 1000 до 2000 | 2000х0 43 | 3,269 | |
| От 1000 до 3000 | 3000х0 43 | 4,509 | |
| От 1000 до 4000 | 4000х0 43 | 5,749 | |
| От 75 до 100 | 100х0 18 | 0,960 | |
| От 100 до 125 | 125х0 18 | 0,120 | |
| От 125 до 150 | 150х0 18 | 0,144 | |
| От 150 до 175 | 175х0 18 | 0,168 | |
| НМ-АВ | От 175 до 200 | 200х0 18 | 0,192 |
| От 200 до 225 | 225х0 18 | 0,216 | |
| От 225 до 250 | 250х0 18 | 0,240 | |
| От 250 до 275 | 275х0 18 | 0,264 | |
| От 275 до 300 | 300х0 18 | 0,288 | |
| От 50 до 75 | 75х0 18 | 0,072 | |
| От 75 до 100 | 100х0 18 | 0,960 | |
| От 100 до 125 | 125х0 18 | 0,120 | |
| От 125 до 150 | 150х0 18 | 0,144 | |
| От 150 до 175 | 175х0 18 | 0,168 | |
| От 175 до 200 | 200х0 18 | 0,192 | |
| От 200 до 225 | 225х0 18 | 0,216 | |
| От 225 до 250 | 250х0 18 | 0,240 | |
| От 250 до 275 | 275х0 18 | 0,264 | |
| От 275 до 300 | 300х0 18 | 0,288 | |
| НМ-АО | От 300 до 325 | 325х0 18 | 0,312 |
| От 325 до 350 | 350х018 | 0,336 | |
| От 350 до 375 | 375х0 18 | 0,360 | |
| От 375 до 400 | 400х0 18 | 0,384 | |
| От 400 до 425 | 425х0 18 | 0,408 | |
| От 425 до 450 | 450х0 18 | 0,432 | |
| От 450 до 475 | 475х0 18 | 0,456 | |
| От 475 до 500 | 500х0 18 | 0,480 | |
| От 500 до 525 | 525х0 18 | 0,504 | |
| От 525 до 550 | 550х0 18 | 0,528 | |
| От 550 до 575 | 575х0 18 | 0,552 |
| Модификация нутромеров | Диапазон измерений нутромера, мм | Г абаритные размеры, мм, не более Длина х 0 (Диаметр); Длина х Ширина х Высота | Масса, кг, не более |
| От 575 до 600 | 600х0 18 | 0,576 | |
| От 600 до 625 | 625х0 18 | 0,600 | |
| От 625 до 650 | 650х0 18 | 0,624 | |
| От 650 до 675 | 675х0 18 | 0,648 | |
| От 675 до 700 | 700х0 18 | 0,672 | |
| От 700 до 725 | 725х0 18 | 0,696 | |
| От 725 до 750 | 750х0 18 | 0,720 | |
| От 750 до 775 | 775х0 18 | 0,744 | |
| НМ-АО | От 775 до 800 | 800х0 18 | 0,768 |
| От 800 до 825 | 825х0 18 | 0,792 | |
| От 825 до 850 | 850х0 18 | 0,816 | |
| От 850 до 875 | 875х0 18 | 0,840 | |
| От 875 до 900 | 900х0 18 | 0,864 | |
| От 900 до 925 | 925х0 18 | 0,888 | |
| От 925 до 950 | 950х0 18 | 0,912 | |
| От 950 до 975 | 975х0 18 | 0,936 | |
| От 975 до 1000 | 1000х0 18 | 0,960 | |
| От 150 до 175 | 175х43х26 | 0,282 | |
| От 150 до 1000 | 1000х43х26 | 1,801 | |
| От 150 до 1400 | 1400х43х26 | 2,531 | |
| От 150 до 1500 | 1500х43х26 | 2,700 | |
| НМ-АЦ | От 150 до 1800 | 1800х43х26 | 3,261 |
| От 150 до 2000 | 2000х43х26 | 3,559 | |
| От 150 до 2100 | 2100х43х26 | 3,768 | |
| От 150 до 2200 | 2200х43х26 | 3,991 | |
| От 150 до 2600 | 2600х43х26 | 4,721 | |
| От 150 до 3000 | 3000х43х26 | 5,451 |
Таблица 7 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От +10 до +30 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер | - | 1 шт. |
| Элемент питания (для нутромеров модификации НМ-АЦ) | - | 1 шт. |
| Удлинители (для нутромеров модификаций НМ-А, НМ-АЦ) | - | 1 компл. |
| Установочная мера (для нутромеров модификаций НМ-А, НМ-АЦ, кроме нутромеров с нижним пределом диапазона измерений 25 и 1000 мм) | - | 1 шт. |
| Сменные вставки (для нутромеров модификации НМ-АВ) | - | 1 компл. |
| Держатель для измерений глубоких отверстий (для нутромеров модификации НМ-А) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта нутромеров.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840 (с изм. по приказу Росстандарта от 15 августа 2022 г. № 2018);
ТУ 3934-002-26749600-2022 «Нутромеры микрометрические НМ-А. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Измерительный инструмент»
(ООО «Измерительный инструмент»)
ИНН 6313554537
Юридический адрес: 443081, Самарская обл., г. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д.185, офис 16
Почтовый адрес: 443081, Самарская обл., г. Самара, ул. Советской армии, д.185А, кв. 308 Тел: +7 (905) 035-65-75 E-mail: sales@gctools.ru
| Зарегистрировано поверок | 39 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
