| Номер в госреестре | 87787-22 |
| Наименование СИ | Комплект эталонных антенн |
| Обозначение типа СИ | EMCO 3121D |
| Изготовитель | "An ESCO Technologies Company ETS-LINDGREN", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект эталонных антенн EMCO 3121D (далее - комплект ЕМСО 3121D) предназначен совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электрической составляющей электромагнитного поля, калибровки и поверки измерительных антенн.
Комплект EMCO 3121D, зав. № 00165928, состоит из четырех дипольных антенн (далее - антенна) DB-1, зав. № 00222252, DB-2, зав. № 00232257, DB-3, зав. № 00237255, и DB-4, зав. № 00237249, с изменяемой длиной вибраторов для настройки на рабочую частоту.
Принцип действия дипольных антенн DB-1, DB-2, DB-3 и DB-4 состоит в преобразовании напряженности переменного электрического поля в напряжение переменного тока на выходе антенны.
Конструктивно каждая антенна выполнена в виде штанги. С одной стороны штанги закреплено симметрирующее устройство с резьбовыми отверстиями для установки электродов антенны. С другого конца штанги находится выход антенны, представляющий собой ВЧ соединитель N-типа.
Антенны DB-1, DB-2, DB-3 и DB-4 отличаются друг от друга диапазоном частот и значениями коэффициента калибровки.
Общий вид комплекта ЕМСО 3121D представлен на рисунках 1 и 2.
Место нанесения заводского номера комплекта EMCO 3121D в виде восьми цифр, расположенном на маркировочном ярлыке, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 1.
Места нанесения заводских номеров на антенны в виде восьми цифр, расположенных на маркировочных ярлыках, изготовленных методом струйной печати на полиэстеровой пленке, представлены на рисунке 2.
Места нанесения знака утверждения типа представлено на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Элементы антенн DB-1, DB-2, DB-3 и DB-4, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа, дополнительных мер по защите не требуется.

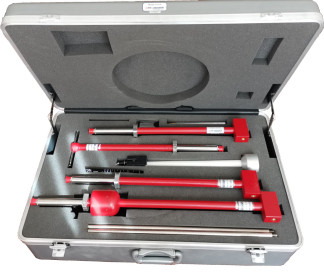

1 - место нанесения заводского номера комплекта ЕМСО 3121D Рисунок 1 - Общий вид комплекта EMCO 3121D в укладке (кейсе)
1 — место нанесения заводского номера антенны
2 — место нанесения знака утверждения типа Рисунок 2 — Общий вид комплекта EMCO 3121D
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГ ц | |
| антенна DB-1 | от 30 до 60 включ. |
| антенна DB-2 | от 60 до 140 включ. |
| антенна DB-3 | от 140 до 400 включ. |
| антенна DB-4 | от 400 до 1000 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 м-1) | |
| антенна DB-1 | от -4,0 до +8,0 |
| антенна DB-2 | от +2,0 до +14,0 |
| антенна DB-3 | от +10,0 до +24,0 |
| антенна DB-4 | от +18,0 до +32,0 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ (%) | ±1,0 (±12) |
| Коэффициент стоячей волны по напряжению (КСВН), не более | |
| антенна DB-1 | 2,5 |
| антенна DB-2 | 2,5 |
| антенна DB-3 | 2,5 |
| антенна DB-4 | 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное выходное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N (розетка) |
| Габаритные размеры комплекта ЕМСО 3121D в укладке, мм, не более длина ширина высота | 800 250 600 |
| Масса комплекта ЕМСО 3121D в укладке, кг, не более | 15,0 |
| Рабочие условия применения температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха, % | от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до75 |
наносится на титульный лист документов ЕМСО 3121D.00165928 РЭ «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» и ЕМСО 3121D.00165928 ФО «Комплект эталонных антенн ЕМСО 3121D. Формуляр» типографским способом и на корпус каждой антенны в виде наклейки.
Таблица 3 - Комплектность комплекта ЕМСО 3121D
| Наименование | Обозначение | Количество |
| Комплект эталонных антенн ЕМСО 3121D, | 1 шт. | |
| заводской № 00165928, в составе: | ||
| - антенна, заводской № 00222252 | DB-1 | 1 шт. |
| - антенна, заводской № 00232257 | DB-2 | 1 шт. |
| - антенна, заводской № 00237255 | DB-3 | 1 шт. |
| - антенна, заводской № 00237249 | DB-4 | 1 шт. |
| Электрод телескопический | - | 4 шт. |
| Элемент удлинения электродов | - | 4 шт. |
| Линейка | - | 1 шт. |
| Рулетка | - | 1 шт. |
| Кабель | - | 1 шт. |
| Кейс | - | 1 шт. |
| Формуляр | ЕМСО 3121D.00165928 ФО | 1 экз. |
| Руководство по эксплуатации | ЕМСО 3121D.00165928 РЭ | 1 экз. |
приведены в разделе 4 документа ЕМСО 3121D.00165928 «Комплект эталонных антенн ЕМСО 3121D. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
Правообладатель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, USA Телефон: +1 (512) 531-6400.
E-mail: support@ets-lindgren.com
