| Номер в госреестре | 87801-22 |
| Наименование СИ | Анализаторы СВЧ плазменные |
| Обозначение типа СИ | САМ-ДТ-01-2 |
| Изготовитель | Общество с ограниченной ответственностью "Диагностические технологии" (ООО "Диагностические технологии"), г. Иркутск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы СВЧ плазменные САМ-ДТ-01-2 (далее - анализаторы) предназначены для измерений массовой доли элементов в технических жидкостях (маслах, топливах, гидрожидкостях) и смывах с маслофильтров двигателей.
Принцип действия анализаторов основан на атомно-эмиссионном спектральном анализе с регистрацией импульсного сигнала от каждой частицы, испарившейся в источнике возбуждения спектров. Для возбуждения атомно-эмиссионного спектра исследуемых элементов в пробе используется воздушная сверхвысокочастотная плазма (далее - СВЧ-плазма). В СВЧ-плазму вводят пробу, которую предварительно с помощью ультразвукового распылителя превращают в мелкодисперсный аэрозоль.
Излучение возбужденных атомов подается на полихроматор фотоэлектрический, который разлагает его в спектр. Далее разложенное в спектр излучение регистрируется фотоэлектронными умножителями (далее - ФЭУ), каждый из которых настроен на аналитическую линию определяемых элементов. Электрические сигналы с ФЭУ поступают в систему регистрации, содержащую преобразователь ток-напряжение (ПТН) и аналогоцифровой преобразователь (АЦП) и, далее преобразуются в цифровой код и обрабатываются персональным компьютером в специализированном программном обеспечении.
Результатом анализа являются:
- значения массовых долей металлов (меди (Cu), железа (Fe), магния (Mg)), содержащихся в жидкости в растворенном виде (импульсный сигнал) - Сраств.;
- значения массовых долей элементов (меди (Cu), железа (Fe), магния (Mg)), содержащихся в жидкости в растворенном виде и в виде субмикронных частиц (интегральный сигнал) - Сраств. + Счаст.
Кроме того, для элементов: алюминий (Al), серебро (Ag), хром (Cr), медь (Cu), железо (Fe), магний (Mg), никель (№), ванадий (V) измеряется количество зарегистрированных частиц, содержащих эти элементы, элементный состав всех зарегистрированных частиц, общее количество составов частиц, и доля каждого состава в общем количестве зарегистрированных металлических частиц, находящихся в анализируемой пробе.
Конструктивно анализаторы состоят из: источника микроволновой энергии, генератора микроволновой энергии, ультразвукового распылителя жидкости, блока дозирования и равномерной подачи пробы, СВЧ-плазмы, полихроматора фотоэлектрического, преобразователя ток-напряжение (ПТН), аналого-цифрового преобразователя (АЦП) и персонального компьютера.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
На боковую часть корпуса анализатора нанесена клейкая этикетка с обозначением и заводским номером в цифровом формате: № 001 № 002, № 003.
Корпуса анализаторов изготовлены из металлических сплавов и окрашены в серый и голубой цвета.
Нанесение знака поверки на анализаторы не предусмотрено.
К данному типу средств измерений относятся анализаторы с заводскими номерами: № 001, № 002, № 003.

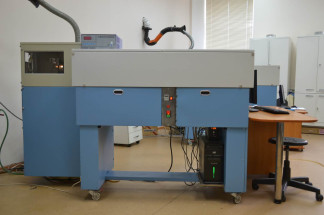

Общий вид анализаторов и место нанесения заводского номера представлены на рисунках 1 и 2.
Управление анализаторами осуществляется контроллером посредством внешнего компьютера со специализированным программным обеспечением (далее - ПО).
Данное ПО предназначено для управления работой анализаторов, процессом настройки и тестирования, градуировки и измерения, хранения, обработки и передачи полученных результатов измерений на внешние носители.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| зав. № 001 зав. № 002 зав. № 003 | |
| Идентификационное наименование ПО | Регистрация |
| Номер версии (идентификационный номер) ПО | 2.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| зав. № 001 зав. № 002 зав. № 003 | |
| Диапазон измерений массовой доли меди (Cu), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | от 0,5 до 3,0 от 0,3 до 3,2 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли меди (Cu), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | ±0,30 ±(0,08 + 0,53-ю) |
| Диапазон измерений массовой доли железа (Fe), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | от 0,5 до 3,0 от 0,6 до 6,2 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли железа (Fe), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | ±0,30 ±(0,06 + 0,53-ю) |
| Диапазон измерений массовой доли магния (Mg), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | от 0,5 до 3,0 от 0,1 до 1,3 |
| Пределы допускаемой абсолютной погрешности массовой доли магния (Mg), млн-1: - в растворенном виде; - в растворенном виде и твердых частицах | ±0,30 ±(0,02 + 0,53-ю) |
| где ю - результат измерений массовой доли элементов, млн"1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| зав. № 001 зав. № 002 зав. № 003 | |
| Габаритные размеры, мм, не более: - длина | 2150 |
| - ширина | 1270 |
| - высота | 800 |
| Масса, кг, не более | 350 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| - мощность, кВт | 4,5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор СВЧ плазменный | САМ-ДТ-01-2 | 1 шт. |
| Компьютер с программным обеспечением | — | 1 шт. |
| Комплект ЗИП | — | 1 шт. |
| Руководство по эксплуатации | САМ-ДТ-01 -2-2021РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе:
- САМ-ДТ-01-2-2021РЭ. Анализаторы СВЧ плазменные САМ-ДТ-01-2. Руководство по эксплуатации (раздел 5 «Эксплуатация анализатора»).
Приказ Росстандарта Российской Федерации 19 февраля 2021 г. № 148 «Об утверждении Г осударственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
САМ-ДТ01.2.00.00.000.16ТУ. Анализаторы СВЧ плазменные САМ-ДТ-01-2. Технические условия.
