| Номер в госреестре | 87802-22 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | Трест "Тюменнефтегазмонтаж", г. Тюмень (изготовлены в 1972 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее - РВС) предназначены для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВС представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей, оснащеные дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными устройствами, приборами контроля и сигнализации и понтоном.
Место расположения РВС, заводские номера 4 и 6: ООО «ННПО», УСН-4/2. Пломбирование РВС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера нанесены на стенки резервуаров методом аэрографии и указаны в паспортах.

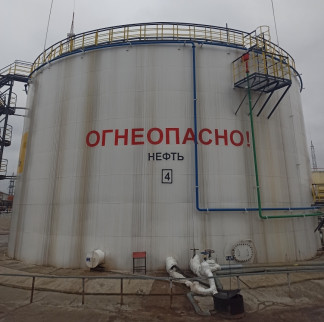

Общий вид РВС представлен на рисунке 1.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-5000 | 2 экз. |
| Паспорт | 2 экз. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Трест «Тюменнефтегазмонтаж»
Адрес: г. Тюмень
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
