Мультиметры цифровые прецизионные Fluke (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической ёмкости, частоты, температуры с помощью термометров сопротивления и термопар.
| Номер в госреестре | 87803-22 |
| Наименование СИ | Мультиметры цифровые прецизионные |
| Обозначение типа СИ | Fluke |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2022 |
| Срок свидетельства | 28.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые прецизионные Fluke (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической ёмкости, частоты, температуры с помощью термометров сопротивления и термопар.
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее.
Мультиметры цифровые прецизионные Fluke выпускаются в модификациях 8558А и 8588А.
Конструктивно мультиметры выполнены в ударопрочном металлическом корпусе и представляют собой цифровые приборы, питающиеся от сети переменного тока.
Различие моделей мультиметров заключается в наличии у модели 8588А режимов измерения силы тока до 30 А и электрической ёмкости.
Связь мультиметров с ЭВМ осуществляется с помощью набора цифровых интерфейсов.

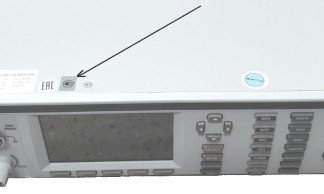

Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средств измерений представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера приведены на рисунке 3. Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Нанесение знака поверки на мультиметры не предусмотрено.
На передней панели мультиметров расположены: выключатель питания, жидкокристаллический дисплей, функциональные клавиши, входные разъёмы. На задней панели мультиметров расположены: разъёмы интерфейсов USB, LAN, GPIB, предохранитель, разъем сетевого кабеля.
I . . V
гг а о а
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8558А/8588А Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
Уровень защиты ПО мультиметров цифровых прецизионных Fluke, модификаций 8558A и 8588A, от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077 2014
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 19.
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока за 1 год, Ткал ± 5°C, с апертурой > 100 мкс
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от Их + мкВ/В от Ип) / оС |
|
±(мкВ/В от их + мкВ/В от Ип) |
± (мкВ/В от Их + мкВ/В от Ип) |
|||
|
100 мВ |
202 мВ |
10,7 + 2,6 |
9,6 + 2,6 |
0,6 +0,5 |
|
1 В |
2,02 В |
6,8 + 0,45 |
5,2 + 0,39 |
0,3 +0,25 |
|
10 В |
20,2 В |
6,8 + 0,08 |
5,2 + 0,06 |
0,3 + 0,2 |
|
100 В (авто, 10 МОм) |
202 В |
10,9 + 0,45 |
8,4 + 0,39 |
0,6 + 0,25 |
|
100 В (1 МОм) |
202 В |
21,0 + 6,5 |
19 + 6,5 |
1,5 + 0,25 |
|
1000 В (авто, 10 МОм) |
1050 В |
11,1 + 1,68 |
8,6 + 0,65 |
0,6 + 0,2 |
|
1000 В (1 МОм) |
1050 В |
21 + 32 |
20 + 32 |
1,5 +0,2 |
Примечание - их - измеряемое напряжение
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока за 1 год, Ткал ± 5°C, при дискретном измерении с апертурой <100 мксек
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от Ux + мкВ/В от ип) / оС |
|
±(мкВ/В от Ux + мкВ/В от ип) |
±(мкВ/В от Ux + мкВ/В от ип) |
|||
|
100 мВ |
202 мВ |
81 + 19 |
81 + 19 |
4,5 +12 |
|
1 В |
2,02 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
10 В |
20,2 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
1000 В (авто, 10 МОм) |
1050 В |
81 + 19 |
81 + 19 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
81 + 19 |
81 + 19 |
4,5 + 9,3 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter Off_
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от Ux + мкВ/В от Un) / оС |
|
± (мкВ/В от Ux + мкВ/В от Un) |
± (мкВ/В от Ux + мкВ/В от Un) |
|||
|
100 мВ |
202 мВ |
126 + 54 |
126 + 54 |
4,5 +12 |
|
1 В |
2,02 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
10 В |
20,2 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
1000 В (авто,10 МОм) |
1050 В |
126 + 54 |
126 + 54 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
126 + 54 |
126 + 54 |
4,5 + 9,3 |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter 100 kHz и 3 MHz
|
Поддиапазон измерений Un, (режим) |
Величина переxода на другой поддиапазон |
8558A |
8588A |
Температурный коэффициент, ± (мкВ/В от Ux + мкВ/В от Uh) / оС |
|
± (мкВ/В от Ux + мкВ/В от Un) |
± (мкВ/В от Ux + мкВ/В от Un) |
|||
|
100 мВ |
202 мВ |
86 + 19 |
86 + 19 |
4,5 +12 |
|
1 В |
2,02 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
10 В |
20,2 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
1000 В (авто,10 МОм) |
1050 В |
86 + 19 |
86 + 19 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
86 + 19 |
86 + 19 |
4,5 + 9,3 |
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока за 1 год, Ткал ± 5°C
|
Поддиапазон измерений ип (Шкала) ^вх] |
Частота |
8558A |
8588A |
Темпера турный коэффи циент ±(мкВ/В)/оС |
|
± (мкВ/В от их + мкВ/В от ип) ± (% от их. + % от ип) |
± (мкВ/В от их + мкВ/В от ип) ± (% от их. + % от ип) |
|||
|
10 (12,12) мВ |
от 1 Гц до 2 кГц |
787+258 |
374 +142 |
15 |
|
от 2 кГц до 10 кГц |
594 + 260 |
477 +142 |
15 |
|
|
от 10 кГц до 30 кГц |
607 + 260 |
490 +142 |
15 |
|
|
от 30 кГц до 100 кГц |
(0,55% + 0,026%) |
(0,39% + 0,01%) |
15 |
|
|
от 100 кГц до 300 кГц |
(2,07% + 0,077%) |
(1,30% + 0,05%) |
20 |
|
|
от 300 кГц до 1 МГ ц |
(3,24% + 0,077%) |
(2,60% + 0,05%) |
50 |
|
|
100 (121,2) мВ |
от 1 Гц до 2 кГц |
142 + 13 |
114 + 6,5 |
8 |
|
от 2 кГц до 10 кГц |
194 + 13 |
168 + 6,5 |
8 |
|
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 |
|
|
от 30 кГц до 100 кГц |
748 + 258 |
684 + 65 |
8 |
|
|
от 100 кГц до 300 кГц |
(0,34% + 0,065%) |
(0,27% + 0,04%) |
20 |
|
|
от 300 кГц до 1 МГ ц |
(1,82% + 0,26%) |
(1,30% + 0,13%) |
50 |
|
|
от 1 МГ ц до 2 МГ ц |
(2,12% + 0,90%) |
(1,99% + 0,65%) |
150 |
|
|
от 2 МГ ц до 4 МГ ц |
(6,07% + 1,55%) |
(5,29% + 1,29%) |
400 |
|
|
от 4 МГ ц до 8 МГ ц |
(12,1% + 1,55%) |
(10,8% + 1,29%) |
1500 |
|
|
от 8 МГц до 10 МГц |
(23,3% + 1,55%) |
(20,1% + 1,29%) |
2000 |
|
|
1 (1,212) В 10 (12,12) В |
от 1 Гц до 2 кГц |
132 + 13 |
98 + 6,5 |
5 |
|
от 2 кГц до 10 кГц |
183 + 13 |
157 + 6,5 |
5 |
|
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 |
|
|
от 30 кГц до 100 кГц |
748 + 258 |
684 + 65 |
8 |
|
|
от 100 кГц до 300 кГц |
(0,34% + 0,065%) |
(0,27% + 0,04%) |
20 |
|
|
от 300 кГц до 1 МГ ц |
(1,82% + 0,26%) |
(1,30% + 0,13%) |
50 |
|
|
от 1 МГ ц до 2 МГ ц |
(2,10% + 0,90%) |
(1,96% + 0,65%) |
80 |
|
|
от 2 МГ ц до 4 МГ ц |
(5,99% + 1,55%) |
(5,21% + 1,29%) |
150 |
|
|
от 4 МГ ц до 8 МГ ц |
(11,9% + 1,55%) |
(10,6% + 1,29%) |
800 |
|
|
от 8 МГц до 10 МГц |
(23,1% + 1,55%) |
(19,9% + 1,29%) |
1500 |
|
|
100 (121,2) В [10 МОм] |
от 1 Гц до 1 кГц |
323 + 13 |
323 + 6,5 |
8 |
|
от 1 кГц до 2 кГц |
(0,13% + 0,001%) |
1320 + 6,5 |
8 |
|
|
от 2 кГц до 10 кГц |
(2,6% + 0,003%) |
25960+ 13 |
50 |
|
|
100 (121,2) В [авто, 1 МОм] |
от 1 Гц до 2 кГц |
142 + 13 |
116 + 6,5 |
8 |
|
от 2 кГц до 10 кГц |
194 + 13 |
142 + 6,5 |
8 |
|
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 |
|
|
от 30 кГц до 100 кГц |
826 + 258 |
761 + 65 |
30 |
|
|
от 100 кГц до 300 кГц |
(0,56% + 0,13%) |
(0,48% + 0,06%) |
60 |
|
|
от 300 кГц до 1 МГ ц |
(1,98% + 0,90%) |
(1,33% + 0,65%) |
120 |
|
|
1000 (1050) |
от 1 Гц до 1 кГц |
323 + 13 |
323 + 13 |
8 |
|
Поддиапазон измерений Ип (Шкала) ^вх] |
Частота |
8558A |
8588A |
Темпера турный коэффи циент ±(мкВ/В)/оС |
|
± (мкВ/В от Их + мкВ/В от Ип) ± (% от Их. + % от Ип) |
± (мкВ/В от Их + мкВ/В от Ип) ± (% от Их. + % от Ип) |
|||
|
В [10 МОм] |
от 1 кГц до 2 кГц |
(0,13% + 0,001%) |
(0,48% + 0,06%) |
8 |
|
от 2 кГц до 10 кГц |
(2,6% + 0,001%) |
(1,33% + 0,65%) |
50 |
|
|
1000 В (1050) [авто, 1 МОм] |
от 1 Гц до 2 кГц |
206 + 39 |
142 + 32 |
8 |
|
от 2 кГц до 10 кГц |
232 + 39 |
142 + 32 |
8 |
|
|
от 10 кГц до 30 кГц |
426 + 39 |
297 + 32 |
8 |
|
|
от 30 кГц до 100 кГц |
826 + 258 |
761 +129 |
30 |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений силы постоянного
|
тока за 1 год, Ткал ± 5°C, апе |
ртура > 100 мкс |
|||
|
Поддиапазон измерений, 1п |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А от Ix + мкА/А от !п) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) |
|||
|
10 мкА |
20,2 мкА |
40 + 52 |
35 + 52 |
0,9 + 5 |
|
100 мкА |
202 мкА |
15 + 6 |
13 + 5 |
0,6 + 1 |
|
1 мА |
2,02 мА |
15 + 6 |
12 + 5 |
0,6 + 0,5 |
|
10 мА |
20,2 мА |
20 + 6 |
18 + 5 |
1,8 + 0,5 |
|
100 мА |
202 мА |
76 + 19 |
74 + 13 |
9 + 0,5 |
|
1 А |
2,02 А |
197 +194 |
171+ 129 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
302 + 52 |
15 + 3 |
|
30 А |
30,2 А |
нет |
711+ 188 |
15 + 1 |
Примечание - Ix - измеряемая сила тока
Таблица 8 - Пределы допускаемой абсолютной погрешности измерений силы постоянного
тока за 1 год, Ткал ± 5°C, апертура <100 мксек
|
Поддиапазон измерений, !п |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкА/А от Ix + мкА/А от !п)/ оС |
|
± (мкА/А от Ix + мкА/А от !п) |
± (мкА/А от Ix + мкА/А от !п) |
|||
|
10 мкА |
20,2 мкА |
75 + 103 |
75 + 103 |
5 + 5 |
|
100 мкА |
202 мкА |
73 + 90 |
73 + 90 |
5 + 1 |
|
1 мА |
2,02 мА |
72 + 90 |
72 + 90 |
5 + 0,5 |
|
10 мА |
20,2 мА |
72 + 90 |
72 + 90 |
5 + 0,5 |
|
100 мА |
202 мА |
98 + 90 |
98 + 90 |
12 + 0,5 |
|
1 А |
2,02 А |
210+200 |
184 +161 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
314 +206 |
15 + 3 |
|
30 А |
30,2 А |
нет |
724 + 232 |
15 + 1 |
|
Таблица 9 - П тока за 1 год, |
ределы допускаемой абсолютной погрешности измерений силы постоянного кал ± 5°C, в режиме Digitize, Low pass filter Off |
|||
|
Поддиапазон измерений In, |
Величина переxода на другой поддиапазон |
8558A |
8588A |
Темпер атур ный коэффициент, ± (мкА/А от Ix + мкА/А от In) / оС |
|
± (мкА/А от Ix + мкА/А от In) |
± (мкА/А от Ix + мкА/А от In) |
|||
|
10 мкА |
20,2 мкА |
118+ 173 |
118 +173 |
5 + 5 |
|
100 мкА |
202 мкА |
118+ 160 |
118 +160 |
5 + 1 |
|
1 мА |
2,02 мА |
118+ 160 |
118 +160 |
5 + 0,5 |
|
10 мА |
20,2 мА |
118+ 160 |
118 +160 |
5 + 0,5 |
|
100 мА |
202 мА |
144 +160 |
144 +160 |
12 + 0,5 |
|
1 А |
2,02 А |
250 + 270 |
226+231 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
355 +276 |
15 + 3 |
|
30 А |
30,2 А |
нет |
764 + 302 |
15 + 1 |
Таблица 10 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter 100 kHz и 3 МН
|
Поддиапазон измерений In, |
Величина переxода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкА/А от Ix + мкА/А от In) / оС |
|
± (мкА/А от Ix + мкА/А от In) |
± (мкА/А от Ix + мкА/А от In) |
|||
|
10 мкА |
20,2 мкА |
78 + 103 |
78 + 103 |
5 + 5 |
|
100 мкА |
202 мкА |
78 + 90 |
78 + 90 |
5 + 1 |
|
1 мА |
2,02 мА |
78 + 90 |
78 + 90 |
5 + 0,5 |
|
10 мА |
20,2 мА |
78 + 90 |
78 + 90 |
5 + 0,5 |
|
100 мА |
202 мА |
104 + 90 |
104 + 90 |
12 + 0,5 |
|
1 А |
2,02 А |
210+200 |
186+ 161 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
315 + 206 |
15 + 3 |
|
30 А |
30,2 А |
нет |
724 + 232 |
15 + 1 |
Таблица 11 - Пределы допускаемой абсолютной погрешности измерений силы переменного тока за 1 год, Ткал ± 5°C
|
Поддиапазон измерений, In |
Частота |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А) / оС |
|
± (мкА/А от Ix + мкА/А от In) |
± (мкА/А от Ix + мкА/А от In) |
|||
|
10 мкА |
от 1 Гц до 2 кГц |
5044 +387 |
2620 + 323 |
8 |
|
от 2 кГц до 10 кГц |
5044 +387 |
2620 + 323 |
8 |
|
|
от 10 кГц до 30 кГц |
5044 +387 |
2620 + 323 |
15 |
|
|
100 мкА 1 мА 10 мА |
от 1 Гц до 2 кГц |
581+ 129 |
361 + 65 |
8 |
|
от 2 кГц до 10 кГц |
1148 +129 |
684 + 65 |
8 |
|
|
от 10 кГц до 30 кГц |
1432 +129 |
955 + 65 |
8 |
|
|
от 30 кГц до 100 кГц |
8553 +194 |
5230+129 |
15 |
|
|
100 мА |
от 1 Гц до 2 кГц |
581+ 129 |
361 + 65 |
8 |
|
от 2 кГц до 10 кГц |
1148 +129 |
671 + 65 |
8 |
|
|
от 10 кГц до 30 кГц |
1432 +129 |
955 + 65 |
15 |
|
|
1 А |
от 1 Гц до 2 кГц |
581+ 194 |
387+129 |
15 |
|
от 2 кГц до 10 кГц |
993 + 194 |
710 +129 |
15 |
|
|
от 10 кГц до 30 кГц |
1587 +194 |
1020+ 129 |
30 |
|
Поддиапазон измерений, !п |
Частота |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А) / оС |
|
± (мкА/А от Ix + мкА/А от !п) |
± (мкА/А от Ix + мкА/А от !п) |
|||
|
10 А |
от 10 Гц до 2 кГц |
нет |
1080 +65 |
15 |
|
от 2 кГц до 10 кГц |
нет |
1080 +65 |
15 |
|
|
30 А |
от 10 Гц до 2 кГц |
нет |
1080 + 516 |
15 |
|
от 2 кГц до 10 кГц |
нет |
1600 + 516 |
15 |
Таблица 12 - Пределы допускаемой абсолютной погрешности измерения электрического сопротивления для модификации 8558А
|
Поддиапазон измерений |
Величина перехода на другой поддиапазон |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1°C |
Ткал± 5°C |
|
± (мкОм/Ом от измеренного знач. + мкОм/Ом от поддиапазона) |
|||||
|
1 Ом |
2,02 Ом |
Normal |
6,0+4,5 |
15+4,5 |
21+4,5 |
|
Lo Current |
|||||
|
10 Ом |
20,2 Ом |
Normal |
4,0+2,0 4,0+2,0 |
12+2,0 |
15+2,0 |
|
Lo Current |
|||||
|
100 Ом |
202 Ом |
Normal |
3,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
8,7+2,0 |
14,4+2,0 |
17+2,0 |
||
|
1 кОм |
2,02 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
9,3+2,0 |
16+2,0 |
18+2,0 |
||
|
10 кОм |
20,2 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
12,9+2,0 |
19+2,0 |
21+2,0 |
||
|
100 кОм |
202 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
12,9+0,6 |
19+0,6 |
21+0,6 |
||
|
1 МОм |
2,02 МОм |
Normal |
1,0+1,5 |
11+1,0 |
13+1,0 |
|
Lo Current |
11,6+1,0 |
17+1,0 |
25+1,0 |
||
|
10 МОм |
20,2 МОм |
Normal |
4,0+15 |
21+10 |
29+10 |
|
Lo Current |
40+10 |
46+10 |
126+10 |
||
|
HV |
5,8+1 |
15+1 |
17+1 |
||
|
100 МОм |
202 МОм |
Normal |
40+150 |
51+100 |
131+100 |
|
Lo Current |
250+100 |
515+100 |
1320+100 |
||
|
HV |
7,4+10 |
60+10 |
68+10 |
||
|
1 ГОм |
2,02 ГОм |
Normal |
300+1500 |
600+1500 |
1410+1500 |
|
Lo Current |
300+1 |
600+1500 |
1410+1500 |
||
|
HV |
27+100 |
150+100 |
230+100 |
||
|
10 ГОм |
20,2 ГОм |
HV |
250+1000 |
525+1000 |
1330+1000 |
|
Примечания 1 Измерительный ток - от 10 нА до 100 мА; испытательное напряжение - от 200 мВ до 200 В 2 * при использовании мультиметра в качестве компаратора |
|||||
Таблица 13 - Пределы допускаемой абсолютной погрешности измерения электрического сопротивления для модификации 8588А___
|
Поддиапазон измерений |
Величина перехода на другой поддиапазон |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1 °C |
Ткал± 5°C |
|
± (мкОм/Ом от измеренного знач. + мкОм/Ом от поддиапазона) |
|||||
|
1 Ом |
2,02 Ом |
Normal |
5,0+4,0 |
11+4,0 |
17+4,0 |
|
Lo Current |
|||||
|
10 Ом |
20,2 Ом |
Normal |
2,5+1,4 |
7,7+1,4 |
10,1+1,4 |
|
Lo Current |
|||||
|
100 Ом |
202 Ом |
Normal |
1,5+0,5 |
7,2+0,5 |
9,2+0,5 |
|
Lo Current |
8,7+2,0 |
14,4+2,0 |
17+2,0 |
||
|
1 кОм |
2,02 кОм |
Normal |
1,0+0,5 |
7,1+0,5 |
9,1+0,5 |
|
Lo Current |
9,3+2,0 |
16+2,0 |
18+2,0 |
||
|
10 кОм |
20,2 кОм |
Normal |
1,0+0,5 |
7,2+0,5 |
9,2+0,5 |
|
Lo Current |
12,9+2,0 |
19+2,0 |
21+2,0 |
||
|
100 кОм |
202 кОм |
Normal |
1,0+0,5 |
7,3+0,5 |
9,3+0,5 |
|
Lo Current |
12,9+0,6 |
19+0,6 |
21+0,6 |
||
|
1 МОм |
2,02 МОм |
Normal |
2,0+1,0 |
8,2+1,0 |
10,6+1,0 |
|
Lo Current |
11,6+1,0 |
17+1,0 |
25+1,0 |
||
|
10 МОм |
20,2 МОм |
Normal |
3,5+10 |
11+10 |
19+10 |
|
Lo Current |
40+10 |
46+10 |
126+10 |
||
|
HV |
5,8+1 |
15+1 |
17+1 |
||
|
100 МОм |
202 МОм |
Normal |
20+100 |
39+100 |
119+100 |
|
Lo Current |
250+100 |
515+100 |
1320+100 |
||
|
HV |
7,4+10 |
60+10 |
68+10 |
||
|
1 ГОм |
2,02 ГОм |
Normal |
250+1000 |
505+1000 |
1310+1000 |
|
Lo Current |
250+1000 |
525+1000 |
1320+1000 |
||
|
HV |
27+100 |
150+100 |
230+100 |
||
|
10 ГОм |
20,2 ГОм |
HV |
250+1000 |
525+1000 |
1330+1000 |
|
Примечания 1 Измерительный ток - от 10 нА до 100 мА; испытательное напряжение - от 200 мВ до 200 В 2 * при использовании мультиметра в качестве компаратора |
|||||
Таблица 14 - Температурные коэффициенты в режиме измерения электрического сопротивления
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты |
|||
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкОм/Ом от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкОм/Ом от измеренного знач/°С+Ом/°С) |
||||
|
8558А |
8588А |
8558А |
8588А |
||
|
1 Ом |
Normal |
1, 5 |
1, 5 |
2,5+1, 5 10-6 |
2,5+1, 5 10-6 |
|
Lo Current |
|||||
|
10 Ом |
Normal |
0,6 |
0,6 |
1,0+15 • 10-6 |
1,0+15 • 10-6 |
|
Lo Current |
|||||
|
100 Ом |
Normal |
0,5 |
0,5 |
0,8+20 10-6 |
0,8+20 10-6 |
|
Lo Current |
0,6 |
0,6 |
1,0+15010-6 |
1,0+15010-6 |
|
|
1 кОм |
Normal |
0,5 |
0,5 |
0,8+200 10-6 |
0,8+200 10-6 |
|
Lo Current |
0,6 |
0,6 |
1,5+1,510-3 |
1,5+1,510-3 |
|
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты |
|||
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкОм/Ом от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкОм/Ом от измеренного знач/°С+Ом/°С) |
||||
|
8558А |
8588А |
8558А |
8588А |
||
|
10 кОм |
Normal |
0,5 |
0,5 |
0,8+2 10-3 |
0,8+2 10-3 |
|
Lo Current |
0,6 |
0,6 |
1,0+15 • 10-3 |
1,0+15 • 10-3 |
|
|
100 кОм |
Normal |
0,5 |
0,5 |
0,8+20 10-3 |
0,8+20 10-3 |
|
Lo Current |
0,6 |
0,6 |
1,0+20 • 10-3 |
1,0+20 • 10-3 |
|
|
1 МОм |
Normal |
0,6 |
0,6 |
1,0+200 • 10-3 |
1,0+200-10-3 |
|
Lo Current |
2 |
2 |
3,0+200 10-3 |
3,0+200-10-3 |
|
|
10 МОм |
Normal |
2 |
2 |
3,0+2 |
3,0+2 |
|
Lo Current |
20 |
20 |
30+2 |
30+2 |
|
|
HV |
0,6 |
0,6 |
1,0+2,5 |
1,0+2,5 |
|
|
100 МОм |
Normal |
20 |
20 |
30+20 |
30+20 |
|
Lo Current |
200 |
200 |
300+20 |
300+20 |
|
|
HV |
2 |
2 |
3,0+25 |
3,0+25 |
|
|
1 ГОм |
Normal |
200 |
200 |
300+200 |
300+200 |
|
Lo Current |
200 |
200 |
300+100 |
300+100 |
|
|
HV |
20 |
20 |
30+250 |
30+250 |
|
|
10 ГОм |
HV |
200 |
200 |
300+2500 |
300+2500 |
|
Примечание - * не применяется в диапазоне Ткал ± 1 °С |
|||||
Таблица 15 - Пределы допускаемой абсолютной погрешности измерения электрической
емкости для модификации 8588А
|
Поддиапазон измерений |
Величины поддиапазона |
Ток источника |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1°C |
Ткал± 5°C |
|
|
±(мкФ/Ф от измеренного знач. + мкФ/Ф от поддиапазона) |
|||||||
|
Мин |
Макс |
||||||
|
1 нФ |
0 нФ |
2,02 нФ |
10 нА |
LoI OFF |
250+1000 |
1036+1000 |
1840+1000 |
|
10 нФ |
1,8 нФ |
20,2 нФ |
100 нА |
LoI OFF |
150+200 |
608+200 |
808+200 |
|
100 нФ |
18 нФ |
202 нФ |
1 мкА |
LoI OFF |
100+100 |
408+100 |
488+100 |
|
1 мкФ |
0,18 мкФ |
2,02 мкФ |
10 мкА |
LoI OFF |
100+100 |
406+100 |
414+100 |
|
10 мкФ |
1,8 мкФ |
20,2 мкФ |
100 мкА |
LoI OFF |
100+100 |
410+100 |
418+100 |
|
100 мкФ |
18 мкФ |
202 мкФ |
1 мА |
LoI OFF |
150+100 |
605+100 |
613+100 |
|
1 мФ |
0,18 мФ |
2,02 мФ |
10 мА |
LoI OFF |
150+100 |
607+100 |
615+100 |
|
0,18 мФ |
2,02 мФ |
1 мА |
LoI ON |
150+100 |
607+100 |
615+100 |
|
|
10 мФ |
1,8 мФ |
2,02 мФ |
10 мА |
LoI OFF |
175+100 |
705+100 |
713+100 |
|
1,8 мФ |
2,02 мФ |
1 мА |
LoI ON |
175+100 |
705+100 |
713+100 |
|
|
100 мФ |
18 мФ |
202 мФ |
10 мА |
LoI OFF |
175+100 |
705+100 |
713+100 |
|
18 мФ |
202 мФ |
1 мА |
LoI ON |
175+100 |
705+100 |
713+100 |
|
|
Примечание - * при использовании мультиметра в качестве компаратора |
|||||||
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты |
|
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкФ/Ф от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкФ/Ф от измеренного знач./°С) |
||
|
1 нФ |
LoI OFF |
200 |
300 |
|
10 нФ |
LoI OFF |
50 |
75 |
|
100 нФ |
LoI OFF |
20 |
30 |
|
1 мкФ |
LoI OFF |
2 |
3 |
|
10 мкФ |
LoI OFF |
2 |
3 |
|
100 мкФ |
LoI OFF |
2 |
3 |
|
1 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 |
|
|
10 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 |
|
|
100 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 |
|
|
Примечание - * не применяется в диапазоне Ткал ± 1 °С |
|||
Таблица 17 - Метрологические характеристики мультиметров прецизионных Fluke, модификации 8558A и Fluke 8588A, с различными первичными преобразователями_
|
Тип первичного преобразователя |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
|
8558А, 8588А |
8558А |
8588А |
|
|
Т ермопреобразователи сопротивления |
|||
|
Pt25 |
от - 200 до + 850 |
±0,01 |
±0,01 |
|
Pt100 |
от - 200 до + 850 |
±0,005 |
±0,005 |
|
Термоэлектрические преобразователи |
|||
|
тип К |
от - 200 до + 1300 |
±0,19 в диапазоне от -200 и ниже 0 °С, ±0,019 в диапазоне от 0 до 1300 °С |
±0,18 в диапазоне от -200 и ниже 0 °С, ±0,017 в диапазоне от 0 до 1300 °С |
|
тип J |
от - 200 до + 1200 |
±0,015 в диапазоне от -200 и ниже 0 °С, ±0,013 в диапазоне от 0 до 1200 °С |
±0,015 в диапазоне от -200 и ниже 0 °С, ±0,012 в диапазоне от 0 до 1200 °С |
|
тип E |
от - 200 до + 1000 |
±0,088 в диапазоне от -200 и ниже 0 °С, ±0,011 в диапазоне от 0 до 1000 °С |
±0,085 в диапазоне от -200 и ниже 0 °С, ±0,010 в диапазоне от 0 до 1000 °С |
|
тип R |
от - 50 до + 1600 |
±0,068 в диапазоне от -50 и ниже 0 °С, ±0,051 в диапазоне от 0 до 1600 °С |
±0,068 в диапазоне от -50 и ниже 0 °С, ±0,051 в диапазоне от 0 до 1600 °С |
|
Тип первичного преобразователя |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
|
8558А, 8588А |
8558А |
8588А |
|
|
тип S |
от - 50 до + 1600 |
±0,063 в диапазоне от -50 и ниже 0 °С, ±0,049 в диапазоне от 0 до 1600 °С |
±0,063 в диапазоне от -50 и ниже 0 °С, ±0,049 в диапазоне от 0 до 1600 °С |
|
тип B |
от 0 до + 1800 |
±0,9 |
±0,9 |
|
тип Т |
от - 200 до + 400 |
±0,12 в диапазоне от -200 и ниже 0 °С, ±0,007 в диапазоне от 0 до 400 °С |
±0,11 в диапазоне от -200 и ниже 0 °С, ±0,007 в диапазоне от 0 до 400 °С |
|
тип N |
от - 200 до + 1300 |
±0,3 в диапазоне от -200 и ниже 0 °С, ±0,017 в диапазоне от 0 до 1300 °С |
±0,3 в диапазоне от -200 и ниже 0 °С, ±0,016 в диапазоне от 0 до 1300 °С |
|
тип L |
от - 200 до + 800 |
±0,010 в диапазоне от -200 и ниже 0 °С, ±0,011 в диапазоне от 0 до 800 °С |
±0,010 |
Таблица 18 - Пределы допускаемой относительной погрешности измерения частоты мультиметров за 1 год, Ткал ± 5°C.__
|
Параметры измеряемого сигнала |
Предел допускаемой относительной погрешности, мкГц/Гц |
Температурный коэффициент, мкГц/Гц |
|
Частота 10 Гц - 100 МГц Напряжение (амплитуда), 0,5 В - 5 В |
±1,0 |
±0,05 |
Таблица 19 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Питание от сети переменного тока |
Напряжение от 200 до 240 В, частота 50 Гц |
|
Потребляемая мощность, не более, В-А |
80 |
|
Условия эксплуатации: |
|
|
температура окружающей среды, °С |
от +5 до +40 |
|
относит. влажность, не более, % |
90 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
Условия хранения: |
|
|
температура, °С |
от -20 до +70 |
|
относит. Влажность, не более, % |
95 |
|
Г абаритные размеры |
510х440х88 |
|
(длина х ширина х высота), мм, не более |
|
|
Масса, кг, не более |
9,8 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Таблица 20- Комплектность мультиметров
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой прецизионный Fluke |
1 шт.* |
|
|
Комплект принадлежностей |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
* - модификация 8558А или 8588А по заказу |
||
приведены в разделаx «Функции прибора» и «Настройка прибора» документа «Мультиметры цифровые прецизионные Fluke. Руководство по эксплуатации».
Государственная поверочная сxема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г.№ 1942;
Государственная поверочная сxема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
Государственная поверочная сxема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668;
ГОСТ 22261-94 «Средства измерений электрическиx и магнитньк величин. Общие теxнические условия»;
Государственная поверочная сxема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная сxема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;
ГОСТ 8.371-80. Государственный первичный эталон и общесоюзная поверочная сxема для средств измерений электрической емкости;
ГОСТ 8.558-2009. Государственная поверочная сxема для средств измерений температуры;
ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические xарактеристики преобразования;
Государственная поверочная сxема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
Стандарт предприятия «Fluke Corporation», США на мультиметры цифровые прецизионные Fluke 8558А и 8588А.
Правообладатель
«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA Телефон: 8 10 1 425 347 6100 Факс: 8 10 1 425 446 5116 Web-сайт: www.fluke.com
| Зарегистрировано поверок | 129 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
