Вольтметры универсальные АКИП-2103 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
Вольтметры универсальные АКИП-2103 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
| Номер в госреестре | 87807-22 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | АКИП-2103 |
| Изготовитель | "PICOTEST Corp.", Тайвань |
| Год регистрации | 2022 |
| Срок свидетельства | 28.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры универсальные АКИП-2103 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены дисплей, кнопки управления, измерительные гнёзда, кнопка включения, гнездо для непосредственного подключения термопар с целью измерения температуры, имеющих 2-х контактную вилку (поддержка типов B, C, E, J, K, N, R, S и T) (для модификации АКИП-2103).
На задней панели расположены: гнездо для подключения сетевого шнура питания, сетевой предохранитель, измерительные гнёзда (идентичные гнёздам на передней панели), интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода сигналов синхронизации, предусмотрен слот для подключения сканера (устройства расширения измерительных входов).
Вольтметры выпускаются в модификациях АКИП-2103, АКИП-2103/1, АКИП-2103/2, различающиеся между собой диапазонами измерений и возможностью вывода информации в графическом виде (для модификации АКИП-2103).
Для предотвращения несанкционированного доступа к внутренним частям вольтметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
Конструкцией вольтметров предусмотрено нанесение знака поверки на корпус прибора в виде оттиска клейма или наклейки
Заводской номер вольтметров состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки.

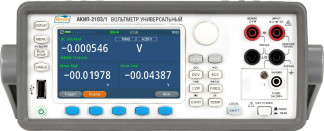

Общий вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б) и место нанесения
заводского номера (В)
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже Р1.52 |
|
Примечание - номер версии ПО определяется по первым четырем символам |
|
представлены в таблицах 2 - 10.
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Модификация |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
|
1 |
2 |
3 |
4 |
|
АКИП-2103 |
0,1 |
110-7 |
±(5-10-5-их+3,5-10-5-ипред) |
|
1 |
110-6 |
±(3,5-10-5-их+5-10-6-ипред) |
|
|
10 |
110-5 |
±(3-10-5-их+4-10-6-ипред) |
|
|
100 |
110-4 |
±(4,5-10-5-их+6-10-6-ипред) |
|
|
1000 |
110-3 |
±(4,5-10-5-их+1'10-5-ипред) |
|
1 |
2 |
3 |
4 |
|
АКИП-2103/1 |
0,1 |
110-7 |
±(5^10-5^их+3,5^10-5^ипред) |
|
1 |
110-6 |
±(4^10-5^их+7^10-6^ипред) |
|
|
10 |
110-5 |
±(3,5^10-5^их+5^10-6^ипред) |
|
|
100 |
110-4 |
±(6 • 10-5Ux+6 • 10-6^ипред) |
|
|
1000 |
110-3 |
±(610-5их+110-5ипред) |
|
|
АКИП-2103/2 |
0,1 |
110-7 |
±(910-5их+6,510-5ипред) |
|
1 |
110-6 |
±(8 10-5их+110-5ипред) |
|
|
10 |
110-5 |
±(7,5^10-5^их+5^10-6^ипред) |
|
|
100 |
110-4 |
±(8,5^10-5^их+6^10-6^ипред) |
|
|
1000 |
110-3 |
±(8,5^10-5^их+1^10-5^ипред) |
|
|
Примечания Ux - измеренное значение напряжения постоянного тока, В; ипред - значение верхнего предела диапазона измерений, В. |
|||
Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Модификация |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А |
|
АКИП-2103 |
1-10-6 |
110-12 |
±(5 • 10"4^ Ix+2,5 10-4 1пр) |
|
110-5 |
1-10-11 |
||
|
110-4 |
110-10 |
||
|
110-3 |
110-9 |
±(5 • 10"4^ Ix+2 -10"4- 1пр) |
|
|
110-2 |
110-8 |
||
|
1-10-1 |
110-7 |
)р п I -5 0 + x I 0 (5 ±( |
|
|
1 |
110-6 |
±(1•10"3•Ix+1•10"4•Iпр) |
|
|
3 |
110-5 |
±(2 • 10-3 • Ix+2 -10-4- 1пр) |
|
|
10 |
110-5 |
±(2,2 -10-3- Ix+2,5 10-4 1пр) |
|
|
АКИП-2103/1 |
110-2 |
110-8 |
±(5^10-4^1х+2^10-4^1пр) |
|
1-10-1 |
110-7 |
±(5•10"4•Ix+5•10"5•Iпр) |
|
|
1 |
110-6 |
)р п I 0 + x I со 0 ±( |
|
|
3 |
110-5 |
)р п I 0 + x I со 0 СЧ ±( |
|
|
АКИП-2103/2 |
110-2 |
110-8 |
±(5•10"4•Ix+2•10"4•Iпр) |
|
110-1 |
110-7 |
±(5•10"4•Ix+5•10"5•Iпр) |
|
|
1 |
110-6 |
)р п I 0 + x I со 0 ±( |
|
|
3 |
110-5 |
±(2 • 10-3 • Ix+2 -10-4- 1пр) |
|
|
Примечания Ix - измеренное значение силы постоянного тока, А; 1пр - значение верхнего предела диапазона измерений, А. |
|||
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
||
|
Диапазоны частот, Г ц |
||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 2104 включ. |
||
|
0,1 |
110-7 |
±(110-2Ux+ +4 • 10-4 • ипред) |
±(3,5-10"3-Ux+ +4 • 10-4 • ипред) |
±(6 10-4Ux+ +4 • 10-4 • ипред) |
|
1 |
110-6 |
|||
|
10 |
110-5 |
|||
|
100 |
110-4 |
|||
|
750 |
110-3 |
|||
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
||
|
Диапазоны частот, кГ ц |
||||
|
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 300 включ. |
||
|
0,1 |
110-7 |
±(1,210"3Ux+ +5^10-4 • ипред) |
±(6 10-3Ux+ +8 10-4 • ипред) |
±(4 10"2Ux+ +5^10-3 • ипред) |
|
1 |
110-6 |
|||
|
10 |
110-5 |
|||
|
100 |
110-4 |
|||
|
750 |
110-3 |
- |
||
|
Примечания Ux - измеренное значение напряжения переменного тока, В ипред - значение верхнего предела диапазона измерений, В |
||||
Таблица 5 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации АКИП-2103/2_
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
||
|
Диапазоны частот, Г ц |
||||
|
от 3 до 5 |
св. 5 до 10 |
св. 10 до 2-104 |
||
|
0,1 |
1-10-7 |
±(110-2Ux+ +3 • 10-4 • ипред) |
±(3,810"3Ux+ +3 • 10-4 • ипред) |
±(9 10"4Ux+ +3 • 10-4 • ипред) |
|
1 |
1-10-6 |
|||
|
10 |
1-10-5 |
|||
|
100 |
1-10-4 |
|||
|
750 |
1-10-3 |
|||
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
||
|
Диапазоны частот, кГ ц |
||||
|
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 300 включ. |
||
|
0,1 |
110-7 |
±(1,510"3Ux+ +5^10-4 • ипред) |
±(6,3 10-3Ux+ +8 10-4 • ипред) |
±(4 10"2Ux+ +5^10-3 • ипред) |
|
1 |
110-6 |
|||
|
10 |
110-5 |
|||
|
100 |
110-4 |
|||
|
750 |
110-3 |
- |
||
|
Примечания Ux - измеренное значение напряжения переменного тока, В; ипред - значение верхнего предела диапазона измерений, В. |
||||
|
Верхний предел измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А |
|||
|
Диапазоны частот, Г ц |
|||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 5 103 включ. |
св. 5 103 до 1104 включ. |
||
|
110-4 |
110-10 |
±(110-2Ix+ +4 ■ 10-4 ■ 1пред) |
±(3 10-3Ix+ +4 ■ 10-4 ■ 1пред) |
±( 1 ■ 10-3 ■ Ix+4 ■ 10-4 ■ 1пред) |
|
|
110-3 |
110-9 |
||||
|
110-2 |
110-8 |
||||
|
110-1 |
110-7 |
||||
|
1 |
110-6 |
±(110-2Ix+ +6 10-4 ■ 1пред) |
±(3,510-3Ix+ +4 ■ 10-4 ■ 1пред) |
±(2,3^10-3^Ix+ +4 ■ 10-4 ■ 1пред) |
±(2,3-10-3-Ix+ +4 ■ 10-4 1пред)1) |
|
3 |
110-5 |
||||
|
10 |
110-5 |
±(1,110-2Ix+ +6 ■ 10-4 ■ 1пред)1) |
±(4 10-3Ix+ +6 ■ 10-4 ■ 1пред)1) |
±(2,3^10-3^Ix+ +4 ■ 10-4 ■ 1пред)1)2) |
±(110-2Ix+ +7^10-4^1пред)1)3) |
|
Примечания Ix - измеренное значение силы переменного тока, А; 1пред - значение верхнего предела диапазона измерений, А; 1) - только для модификации АКИП-2103; 2) - для диапазона частот св. 10 до 1 103 включ., Гц; 3) - для диапазона частот св. 1 103 до 5 103 включ., Гц. |
|||||
Таблица 7 - Метрологические характеристики в режиме измерений сопротивления постоянному току___
|
Модификация |
Верхний предел измерений, Ом |
Значение единицы младшего разряда, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
АКИП-2103 |
1102 |
110-4 |
±(110"4^д+410"5^пр) |
|
1103 |
110-3 |
±(110"4^д+110"5^пр) |
|
|
1104 |
110-2 |
||
|
1105 |
110-1 |
||
|
1106 |
1100 |
||
|
1107 |
1101 |
±(410"4^д+110"5^пр) |
|
|
1108 |
1102 |
±(0,8 10"2^д+110"4^пр) |
|
|
1109 |
1103 |
±(3 10"2^д+110"4^пр) |
|
|
АКИП-2103/1 |
1102 |
110-4 |
±(110"4^д+410"5^пр) |
|
1103 |
110-3 |
±(110"4^д+110"5^пр) |
|
|
1104 |
110-2 |
||
|
1105 |
110-1 |
||
|
1106 |
1100 |
||
|
1107 |
1101 |
±(410"4^д+110"5^пр) |
|
|
1108 |
1102 |
±(0,8 10"2^д+110"4^пр) |
|
|
АКИП-2103/2 |
1102 |
110-4 |
±(1,410"4^д+710"5^пр) |
|
1103 |
1-10-3 |
±(1,410"4^д+110"5^пр) |
|
|
1104 |
110-2 |
||
|
1105 |
110-1 |
||
|
1106 |
1100 |
||
|
1107 |
1101 |
±(410"4^д+110"5^пр) |
|
|
1108 |
1102 |
±(0,8 10"2^д+110"4^пр) |
|
|
Примечание Rx - измеренное значение сопротивления, Ом R^ - значение верхнего предела диапазона измерений, Ом |
|||
|
Верхний предел поддиапазона измерений, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
110-3 |
±(5 • 10-3 • Сизм+5 -10"3- Спр) |
|
110-2 |
±(4 10-3Сизм+110'3Спр) |
|
1-10-1 |
|
|
1 |
|
|
10 |
|
|
100 |
|
|
Примечание Сизм - измеренное значение емкости, мкФ; Спр - значение верхнего предела диапазона измерений, мкФ. |
|
Таблица 9 - Метрологические характеристики в режиме измерений частоты
|
Поддиапазоны измерений, Г ц |
Пределы допускаемой абсолютной погрешности, Г ц |
|
АКИП-2103 |
|
|
от 3 до 10 |
±(7-10'4^изм) |
|
св. 10 до 100 |
±(3-10'4^изм) |
|
св. 100 до 1 103 |
±(7-10'5^изм) |
|
св. 1103 до 3 105 |
|
|
АКИП-2103/1 |
|
|
от 3 до 10 |
±(110'3^изм) |
|
св. 10 до 100 |
±(3-10'4^изм) |
|
св. 100 до 1 103 |
±(1•10-4•Fизм) |
|
св. 1103 до 3 105 |
|
|
АКИП-2103/2 |
|
|
от 3 до 10 |
±(110'3^изм) |
|
св. 10 до 100 |
±(5•10-4•Fизм) |
|
св. 100 до 1 103 |
±(2•10-4•Fизм) |
|
св. 1103 до 3 105 |
±(1,2•10-4•Fизм) |
|
Примечание Fизм - измеренное значение частоты, Г ц. |
|
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
210х85х350 |
|
Напряжение сети питания, В - при частоте 50/60 Гц - при частоте 400 Г ц |
от 100 до 240 от 100 до 120 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84 до 106,7 |
Комплектность средств измерений
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Вольтметр |
АКИП-2103 |
1 |
|
Измерительные провода |
2 |
|
|
USB-кабель |
1 |
|
|
Руководство по эксплуатации |
1 |
приведены в п. 11 «Основные измерительные функции» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средствам измерений
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на вольтметры АКИП-2103.
Правообладатель
"PICOTEST Corp.", Тайвань
Адрес: 8F-1, 286-9, HSIN YARD RD, CHIEN-CHEN ZONE, KAOHSIUNG, TAIWAN Телефон: 886-7-8157183 Факс: 886-7-8158312 E-mail: sales@picotest.com.tw
