Система измерений количества и показателей качества нефти № 125 Обозначение отсутствует, 87809-22

Назначение

Система измерений количества и показателей качества нефти № 125 (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемый по трубопроводу за отчетный интервал времени.

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных. Выходные электрические сигналы преобразователей расхода жидкости турбинных, температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

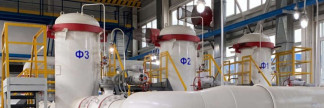

СИКН состоит из блока измерительных линий, блока измерений показателей качества нефти, системы сбора, обработки информации и управления, установки поверочной трубопоршневой и системы дренажа.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, находящиеся на хранении и приведенные в таблице 2.

Таблица 2 - Измерительные компоненты, находящиеся на хранении

СИКН обеспечивает выполнение следующих основных функций:

-    автоматические измерения массы брутто нефти;

-    автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной лаборатории;

-    автоматические измерения плотности нефти;

-    автоматические измерения вязкости нефти;

-    автоматические измерения объемной доли воды в нефти;

-    измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

-    поверка и контроль метрологических характеристик ТПР с применением ТПУ;

-    автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

-    автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;

-    регистрацию и хранение результатов измерений, формирование отчетов;

-    защиту информации от несанкционированного доступа программными средствами.

Заводской номер 125 нанесен на маркировочную табличку, закрепленную на раме

блока измерительных линий, согласно рисунку 1.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях ТПР предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в комплексах измерительно-вычислительных ИМЦ-03 (далее - ИВК) и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 3.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Таблица 3 - Идентификационные данные ПО

Технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 4, 5 и 6.

Таблица 4 - Состав и основные метрологические характеристики ИК

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 7.

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 125» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.41291).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Ромашкинское районное нефтепроводное управление Акционерное общество «Транснефть - Прикамье»

(РРНУ АО «Транснефть - Прикамье»)

ИНН 1645000340

Адрес: 423250, Республика Татарстан, г. Лениногорск, ул. Ленинградская, д. 57 Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. П. Лумумбы, д. 20, корп. 1
