Государственный реестр средств измерений

Приборы оптические координатно-измерительные бесконтактные SCANTECH SIMSCAN, 87818-22

87818-22
Приборы оптические координатно-измерительные бесконтактные SCANTECH SIMSCAN (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Карточка СИ
Номер в госреестре 87818-22
Наименование СИ Приборы оптические координатно-измерительные бесконтактные
Обозначение типа СИ SCANTECH SIMSCAN
Изготовитель Scantech (Hangzhou) Co.,Ltd., Китай
Год регистрации 2022
Срок свидетельства 26.12.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Приборы оптические координатно-измерительные бесконтактные SCANTECH SIMSCAN (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

В верхней части корпуса приборов, с тыльной стороны, располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в трех модификациях, отличающихся количеством лазерных линий. У модификации SIMSCAN 22 - 7*7 линий, у модификации SIMSCAN 30 - 11*11 линий, и у модификации SIMSCAN 42 - 17*17 линий.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

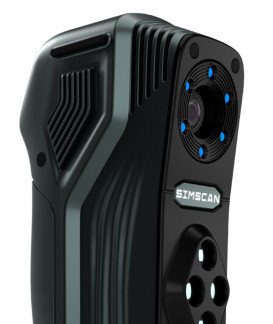

Общий вид приборов приведён на рисунке 1.

а) б)

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных SCANTECH модификаций SIMSCAN 22, SIMSCAN 30, SIMSCAN 42 а) вид спереди; б) вид сзади

Для увеличения диапазона и повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, рег. номер в ФИФ 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

нанесения на объект сканирования

Программное обеспечение

Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

ScanViewer

Номер версии (идентификационный номер ПО), не ниже

5.3.8

Цифровой идентификатор ПО

ABFF5DD8

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

SIMSCAN 22, SIMSCAN 30

SIMSCAN 42

Диапазон измерений геометрических размеров объектов, мм

от 10 до 5000

Диапазон измерений геометрических размеров объектов при проведении измерений совместно с устройством MSCAN, мм

от 10 до 10000

Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм

3

,0

0,

+

0

2

,0

(0,

3

,0

0,

+

5

,01

(0,

Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений совместно с устройством MSCAN, мм

±(0,020+0,015-L)

где L - длина объекта в метрах

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (Д*Ш*В), мм, не более

203*80*44

Масса, кг, не более

0,57

Напряжение питания от источника постоянного тока, В

24

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность приборов

Наименование

Обозначение

Количество

Прибор (модификация в соответствии с заказом потребителя)

-

1 шт.

Калибровочная пластина

-

1 шт.

Соединительный кабель

-

1 шт.

Блок питания постоянного тока

-

1 шт.

Комплект специальных меток

-

1 шт.

USB накопитель с ПО ScanViewer

-

1 шт.

USB-электронный ключ для ПО ScanViewer

-

1 шт.

Руководство по эксплуатации в электронном виде

-

1 экз.

Кейс для транспортировки

-

1 шт.

Сведения о методах измерений

приведены в разделе 4 «Основная рабочая процедура» документа «Приборы оптические координатно-измерительные бесконтактные SCANTECH SIMSCAN. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средствам измерений

Техническая документация Scantech (Hangzhou) Co.,Ltd., Китай.

Правообладатель

Scantech (Hangzhou) Co.,Ltd., Китай

Адрес: Building 12, No.998, Wenyi West Road, Yuhang District, Hangzhou, Zhejiang Province, China

Зарегистрировано поверок 27
Поверителей 3
Актуальность данных 06.11.2024
