| Номер в госреестре | 87827-22 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСПК-20000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова" (АО "НЗРМК им. Н.Е.Крюкова"), г. Новокузнецк |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСПК-20000 (далее резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также приема, хранения и отпуска.
Принцип действия резервуаров РВСПК-20000 основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения, согласно градуировочным таблицам.
Резервуар представляет собой закрытый вертикальный сварной сосуд цилиндрической формы с понтоном и стационарной крышей.
Резервуары оснащены техническими устройствами для проведения операций по обслуживанию: лестницами, смотровыми люками, люк-лазами; приему, хранению, отпуску нефти и нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, аварийными клапанами и вентиляционными патрубками, устройствами для отбора проб и замера уровня, противопожарным оборудованием и понтонами блочного типа.
Заполнение, опорожнение и выдача нефтепродуктов осуществляется через приемораздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с понтоном РВСПК-20000 зав. №№ 7319.1, 7320 расположены на территории резервуарного парка АО «Транснефть-Верхняя Волга" Горьковское РНУ ЛПДС «Староликеево» по адресу: Россия, Нижегородская область, г. Кстово, Промышленный район, микрорайон Западный, квартал ГРНУ, ЛПДС «Староликеево».
Пломбирование резервуаров РВСПК-20000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

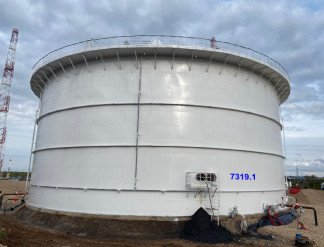

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСПК-20000, представлен на рисунках 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 |
| Наименование параметра | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность резервуара стального вертикального цилиндрического с понтоном РВСПК-20000
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный Цилиндрический с понтоном | РВСПК-20000 | 1 шт. |
| Паспорт | РВСПК-20000 ПС | 1 экз. |
| Г радуированная таблица | РВСПК-20000 ГТ | 1 экз. |
приведены в разделе 6 паспорта на резервуар.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Правообладатель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)
ИНН 4221002780
