| Номер в госреестре | 87828-22 |
| Наименование СИ | Меры электрического сопротивления |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления (далее по тексту - меры) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях переменного тока.
Меры соответствуют обязательным метрологическим требованиям к рабочему эталону единицы электрического сопротивления переменного тока 1 разряда, установленным Г осударственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
К настоящему типу средств измерений относятся меры электрического сопротивления переменного тока 10 МОм зав. № 1, 2. Обозначение типа отсутствует.
Принцип действия мер заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивные элементы мер изготовлены из керамических элементов с тонкопленочным покрытием резистивного сплава. Каждый резистивный элемент герметизирован в металлическом заземленном корпусе, размещен в корпусе четырьмя коаксиальными высокочастотными разъемами, центральные проводники которых попарно соединены с выводами резистивного элемента.
Маркировка мер выполнена типографским способом, наносится на верхнюю часть меры и содержит: фирменный знак и название предприятия-изготовителя, наименование типа, номинальное значение, год изготовления. Обозначение типа отсутствует.
Заводские номера нанесены в формате цифрового обозначения типографским способом, по принятой нумерации предприятия-изготовителя на шильд мер, что обеспечивает их идентификацию.
Нанесение знака поверки и знака утверждения типа средства измерений не предусмотрено.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на специально оборудованных площадках на винтах крепления верхней крышки меры.

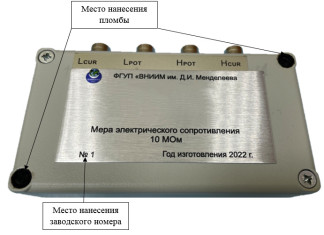

Общий вид мер с указанием мест пломбировки и заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид мер с указанием мест нанесения заводского номера и пломбировки
от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение электрического сопротивления, МОм | 10 |
| Рабочая частота, Г ц | 1000 |
| Доверительная относительная погрешность при доверительной вероятности 0,95, не более | 1-10"5 |
| Относительная нестабильность сопротивления за год, не более | ±Ы0"5 |
| Температурный коэффициент сопротивления, К-1, не более | ±2 10-5 |
| Предельное значение напряжения переменного тока, подаваемого на меру, В | 100 |
| Нормальные условия измерений: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, %, не более диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | 110x70x32 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, %, не более диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106,7 |
| Наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится
типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность мер
| Наименование | Обозначение | Количество, шт. |
| Меры электрического сопротивления | Зав. № 1, 2 | 2 |
| Паспорт | - | 2 |
Приведены в документе «Мера электрического сопротивления. Паспорт».
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия; ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.237-2003 ГСИ. Меры электрического сопротивления однозначные. Методика поверки;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456.
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 Web-сайт: www.vniim.ru Е-mail: info@vniim.ru
