| Номер в госреестре | 87829-22 |
| Наименование СИ | Меры электрического сопротивления постоянного тока |
| Обозначение типа СИ | 933 |
| Изготовитель | Guildline Instruments Limited, Канада |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления постоянного тока 933 (далее по тексту - меры 933) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях постоянного тока.
Меры 933 соответствуют обязательным метрологическим требованиям к рабочему эталону единицы электрического сопротивления постоянного тока 2-го разряда, установленным Г осударственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
К настоящему типу средств измерений относятся меры электрического сопротивления постоянного тока следующих модификаций 9336, 9337, которые отличаются друг от друга номинальными значениями электрического сопротивления.
К мерам сопротивления данного типа относятся модификация 9336 зав. №73717, 73761 (10 ГОм); № 73719, 73720 (100 ГОм) и модификация 9337 зав. №73712, 73713 (1 ТОм). Номинальное значение каждой меры на шильде указано после типа через дефис.
Принцип действия мер 933 заключается в воспроизведении значений сопротивления с помощью монолитного резистивного блока. Монолитный резистивный блок, включающий в себя ряд резистивных элементов, каждый из которых размещен в собственном герметизированном корпусе, заполненном маслом. Конструкция предусматривает минимальное механическое воздействие на резистивный блок при его креплении в корпусе. Два разъема типа N расположены в верхней части меры и выполнены с применением никелированного покрытия.
Маркировка мер 933 выполнена типографским способом, наносится на верхнюю часть меры и содержит: фирменный знак предприятия-изготовителя, обозначение типа мер.
Заводской номер по принятой нумерации предприятия-изготовителя в виде цифрового обозначения наносится в виде наклейки на боковую часть меры. Эта наклейка также содержит информацию о типе меры, например, «9336-10G», номинальном значении сопротивления, предельном значении напряжения постоянного тока, диапазоне температур окружающего воздуха при эксплуатации меры.
Нанесение знака поверки и знака утверждения типа средства измерений на меры не предусмотрено.

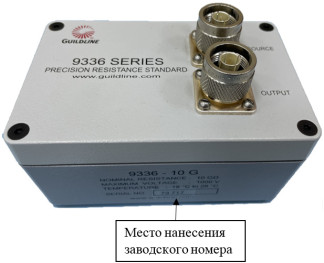

Общий вид мер 933 представлен на рисунке 1.
Для предотвращения от несанкционированного проникновения внутрь мер применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на боковую часть меры. Схема пломбировки представлена на рисунке 2.
| Место нанесения | Место нанесения | |
| заводского номера | заводского номера |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения электрического сопротивления, ГОм 9336-10G 9336-100G 9337-1T | 10 100 1000 |
| Доверительная относительная погрешность при доверительной вероятности 0,95, не более 10 ГОм 100 ГОм 1 ТОм | 5-10-5 20-10-5 100-10-5 |
| Относительная нестабильность сопротивления за год, не более 10 ГОм 100 ГОм 1 ТОм | 10-10-5 50^10-5 200-10-5 |
| Температурный коэффициент сопротивления, К"1, не более 10 ГОм 100 ГОм 1 ТОм | ±25 • 10-6 ±250 10-6 ±300 10-6 |
| Предельное значение напряжения постоянного тока, подаваемого на меру, В | 1000 |
| Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | 124x79x82 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - диапазон атмосферного давления, кПа | от +18 до +28 80 от 84 до 106,7 |
| Наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится
типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность мер 933
| Наименование | Обозначение | Количество, шт. |
| Меры электрического сопротивления постоянного тока | 9336-10G (10 ГОм) Зав. № 73717, 73761 | 2 |
| Меры электрического сопротивления постоянного тока | 9336-100G (100 ГОм) Зав. № 73719, 73720 | 2 |
| Меры электрического сопротивления постоянного тока | 9337-1T (1 ТОм) Зав. №73712, 73713 | 2 |
| Паспорт | - | 6 |
| Методика поверки | - | 1 |
Приведены в документе «Меры электрического сопротивления постоянного тока 933. Паспорт»
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия; ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456.
Правообладатель
Guildline Instruments Limited, Канада
Адрес: 21 Gilroy Street, PO BOX 99, Smiths Falls, ON, Canada, K7A 4S9
Адрес для корреспонденции: 21 Gilroy Street, PO BOX 99, Smiths Falls, ON, Canada,
K7A 4S9
Телефон: (613) 283-3000 Е-mail: sales@guildline.ca Web-сайт: www.guildline.com
