| Номер в госреестре | 87832-22 |
| Наименование СИ | Меры электрического сопротивления однозначные |
| Обозначение типа СИ | МС3011 |
| Изготовитель | Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления однозначные МС3011 (далее по тексту - меры МС3011) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях постоянного и переменного тока.
Меры соответствуют обязательным метрологическим требованиям к рабочему эталону единицы электрического сопротивления 1 разряда, установленным Г осударственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
К настоящему типу средств измерений относятся меры электрического сопротивления однозначные МС3011 зав. №№ 001; 003 (1 Ом); 001; 002 (10 Ом); 001; 003 (100 Ом); 001; 002 (1 кОм); 001; 003 (10 кОм); 001; 002 (100 кОм).
Принцип действия мер МС3011 заключается в воспроизведении значений электрического сопротивления с помощью резистивного элемента. Резистивные элементы мер изготовлены из тонкой ленты резистивного сплава. Сам резистивный элемент имеет сложную форму (типа меандр), которая позволяет осуществить подгонку сопротивления к номинальному значению посредством удаления перемычек между различными участками резистивного элемента. Конструкция предусматривает минимальное механическое воздействие на резистивный элемент при его креплении в корпусе. Четыре клеммы (две токовых и две потенциальных) расположены в верхней части меры на изоляционной
подложке и клемма для подключения к шине заземления «^~», расположена в торцевой части меры. Подвижные части токовых и потенциальных клемм (гайка), шина заземления выполнены с применением пластикового покрытия.
Маркировка мер МС3011 выполнена методом металлографии, наносится на верхнюю часть меры и содержит: наименование предприятия-изготовителя; тип с указанием номинального значения, номинальное и предельное значение мощности рассеивания и постоянной времени.
Заводские номера нанесены в виде цифрового обозначения, ударным способом, по принятой нумерации предприятия-изготовителя на шильд мер, что обеспечивает их идентификацию.
Нанесение знака поверки и знака утверждения типа не предусмотрено.

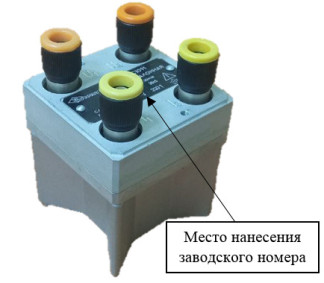

Общий вид мер МС3011 представлен на рисунке 1.
Конструкцией мер не предусмотрено применение средств для предотвращения от несанкционированного проникновения внутрь.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение электрического сопротивления, Ом | 1; 10; 100; 1103; 1104; 1105 |
| Максимальная рабочая частота, Г ц | 1000 |
| Доверительная относительная погрешность при доверительной вероятности 0,95, 10"5, не более 1 Ом | 1 |
| 10 Ом | 0,5 |
| 100 Ом | 0,2 |
| 1 кОм | 0,2 |
| 10 кОм | 0,2 |
| 100 кОм | 0,5 |
| Относительная нестабильность сопротивления за год, не более | 110-5 |
| Температурный коэффициент сопротивления (а), 1/К, не более 1 Ом | 1,7 10-6 |
| 10 Ом | 1,110-6 |
| 100 Ом | 1,010-6 |
| 1 кОм | 1,110-6 |
| 10 кОм | 1,110-6 |
| 100 кОм | 1,4 10-6 |
| Температурный коэффициент сопротивления, (в), 1/К2, не более | -0,110-6 |
| Мощность рассеивания, мВт, не более - номинальная | 10 |
| - предельная | 20 |
| Предельное значение постоянной времени, нс, не более от 1 Ом до 1 кОм | 30 |
| 10 кОм | 40 |
| 100 кОм | 400 |
| Нормальные условия применения: диапазон температуры окружающего воздуха, °С | от +15 до +25 |
| относительная влажность воздуха, %, не более | 80 |
| диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Наименование характеристики | Значение |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | 60x60x90 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, %, не более диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106,7 |
| Наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится
типографским способом на титульный лист формуляра.
Таблица 3 - Комплектность мер
| Наименование | Обозначение | Количество, шт. |
| Меры электрического сопротивления однозначные | МС3011 (1 Ом) зав. № 001; 003; (10 Ом) зав. № 001; 002; (100 Ом) зав. № 001; 003; (1 кОм) зав. № 001; 002; (10 кОм) зав. № 001; 003; (100 кОм) зав. № 001; 002 | 12 |
| Формуляр | ЗИУСИ.425.003 ФО | 12 |
приведены в документе 3ИУСИ.425.003 ФО «Мера электрического сопротивления однозначная Мс 3011. Формуляр».
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия; ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.237-2003 ГСИ. Меры электрического сопротивления однозначные. Методика поверки;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456.
Правообладатель
Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор»
(ООО предприятие «ЗИП-Научприбор»)
ИНН 2310012810
Адрес: 350072, Краснодарский край, г. Краснодар, ул. Московская, д. 5, литер Ц1 Телефон (факс): (861) 252-29-40, (861)-232-32-20 Web-сайт www.znp.ru E-mail znp@znp.ru
