| Номер в госреестре | 87834-22 |
| Наименование СИ | Установка для измерения сопротивления постоянного тока |
| Обозначение типа СИ | 6625А |
| Изготовитель | Guildline Instruments Limited, Канада |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерения сопротивления постоянного тока 6625А (далее по тексту -установка) предназначена для компарирования мер сопротивления и передачи единицы электрического сопротивления в цепях постоянного тока.
К настоящему типу средств измерений относятся установка для измерения сопротивления постоянного тока 6625А в составе с мостом-компаратором 6622А по госреестру № 61103-15 (модификации 6622A-XPR), расширителем 6623А-10, 8-и канальным сканером 6664С, ноутбуком следующих модификаций мост-компаратор 6622А-XPR.
К мосту-компаратору с расширителем данного типа относятся модификация 6622А-ХРR зав. № 73920, 6623А-10 зав. № 73249, сканер 6664С зав. № 1529.
Принцип действия установки основан на достижении равенства ампер-витков, протекающими через обмотки измерительного трансформатора и через компарируемые сопротивления при равенстве напряжения на их потенциальных зажимах. Установка имеет микропроцессорную 16-битовую технологию, которая разработана для измерения и отображения двух сопротивлений с точностью лучше, чем 0,05 мкОм/Ом. Отношение двух сопротивлений определяется из прямых измерений напряжения разбаланса, которое поддерживается ампер-витковым балансом.
В установке поддерживается полная электрическая изоляция между протекающими токами путем использования оптоволоконной технологии. Для передачи данных между каждым функциональным компонентом и встроенным микроконтроллером также используется оптоволоконная связь.
Установка представляет собой экранированный металлический ящик с встроенными металлическими полками для размещения моста-компаратора 6622А, расширителя 6623А, сканера 6664С и выдвижной полкой для ноутбука. Задняя сторона установки оснащена заземляющей шиной и набором розеток для подключения встроенных средств измерений в электрическую сеть.
Мост-компаратор, расширитель, сканер размещены в металлическом корпусе каждый для защиты от механических воздействий и помех различного рода. Конструкция предусматривает минимальное механическое воздействие на внутренние органы управления моста-компаратора, расширителя, сканера при их креплении в корпусе.
На передней панели моста-компаратора располагаются: вакуумный флуоресцентный дисплей, для вывода отображения измерительной информации; входные клеммы «С1», «С2» (токовые выходы), «Р1», «Р2» (потенциальные выходы) (общее обозначение Rs), с низкой термо-ЭДС, для подключения резистивного элемента по 4-х проводной схеме подключения; входные клеммы «С1», «С2» (токовые выходы), «Р1», «Р2» (потенциальные выходы) (общее обозначение Rx), с низкой термо-ЭДС, для подключения резистивного элемента по 4-х проводной схеме подключения; клемма защиты активной цепи «Guard» связанная с низким уровнем сигнала, «С1» («Guard» никогда не должна соединяться с клеммой «Ground», расположенной на задней панели моста-компаратора); клемма «Common», которая используется для диагностики моста-компаратора; числовая клавиатура с набором кнопок для управления процессом измерения моста-компаратора.
На задней панели моста-компаратора располагаются: IEEE-488 интерфейс; входной разъем сетевого питания с включателем «ON/OFF» и селектором выбора напряжения питающей сети с предохранителем; клемма заземления общей цепи «Ground»; 6-ти штырьковый круглый разъем «EXTENDER» для подключения расширителя 6623А-10.
На передней панели расширителя располагается: светодиодная лампочка, для индикации работоспособности расширителя.
На задней панели расширителя располагаются: клеммы «С1» и «С2» для подключения к токовым выводам резистивных элементов в диапазоне от 1 мОм до 0,08 Ом; разъем «BRIDGE» для подключения моста-компрадора; разъем сетевого питания с включателем «ON/OFF» и селектором выбора напряжения питающей сети с предохранителем; клемма заземления общей цепи «Ground»; разъем «CASCADE» для подключения расширителя.
На передней панели сканера располагаются светодиодные лампы, сигнализирующие о работе сканера в ручном или автоматическом режиме; набор из 32 светодиодных ламп, сигнализирующих о работе выходных каналов сканера; набор кнопок для переключения и фиксации определенного канала сканера при его работе; тумблер включения питания сканера.
На задней панели сканера располагаются IEEE-488 интерфейс; разъем для подключения 5 В источника питания; восемь выходов для подключения по 4-х проводной схеме мер сопротивления при их компарировании; два выхода по 4-х проводной схеме для соединения с мостом-компаратором 6622А.
Установка соответствуют обязательным метрологическим требованиям к вторичным (рабочим) эталонам, установленным Государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
Маркировка проводится на каждую единицу из установки выполнена типографским способом, наносится на переднюю панель и содержит: наименование и фирменный знак предприятия-изготовителя. Модификация, заводской номер по принятой нумерации предприятия-изготовителя наносится на заднюю панель в виде наклейки.
Нанесение знака поверки и знака утверждения типа на установку не предусмотрено.

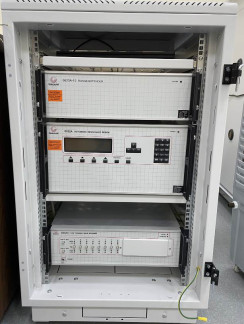

Общий вид установки представлены на рисунке 1.
Для предотвращения от несанкционированного проникновения внутрь встроенных средств измерений в установке применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на заднюю панель моста-компаратора и расширителя. Схема пломбировки представлена на рисунке 2.
Программное обеспечение (ПО) состоит из встроенного ПО и автономного ПО. Встроенное ПО является метрологически значимым, устанавливается в установку при его производстве и является неотъемлемой его частью. Встроенное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации.
Влияние встроенного ПО учтено при нормировании метрологических характеристик. Автономное ПО является метрологически незначимым, устанавливается на персональный компьютер (ПК). Автономное ПО позволяет производить настройку установки, отображать в цифровом и графическом видах результаты измерений, сохранять и обрабатывать их.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | 6622A-XPR | Установка 6625A |
| Номер версии (идентификационный номер) ПО, не ниже | Z | 22.08 |
| Цифровой идентификатор ПО | - | - |
Метрологические характеристики моста-компаратора с расширителем представлены в таблице 2. Технические характеристики представлены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| от 1 мОм до 100 МОм | ||
| Диапазон измерений | включ. | |
| Относительное среднее квадратическое отклонение суммарной | ||
| погрешности, не более, мкОм/Ом | ||
| плечо моста-компаратора Rs | плечо моста-компаратора Rx | |
| от 1 мОм до 0,08 Ом включ. | 0,2 | |
| 1 Ом | св. 0,08 до 6,3 Ом включ. | 0,05 |
| св. 6,3 до 13,4 Ом включ. | 0,05 | |
| св. 13,4 до 107 Ом включ. | 0,1 | |
| от 1 до 8 Ом включ. | 0,4 | |
| 10 Ом | св. 8 до 63 Ом включ. | 0,05 |
| св. 63 до 134 Ом включ. | 0,05 | |
| св. 134 до 1075 Ом включ. | 0,05 | |
| от 10 до 80 Ом включ. | 0,4 | |
| 100 Ом | св. 80 до 630 Ом включ. | 0,05 |
| св. 630 до 1340 Ом включ. | 0,05 | |
| св. 1,34 до 10,75 кОм включ. | 0,1 | |
| от 100 до 800 Ом включ. | 0,4 | |
| 1 кОм | св. 800 Ом до 6,3 кОм включ. | 0,05 |
| св. 6,3 до 13,4 кОм включ. | 0,05 | |
| св. 13,4 до 107,5 кОм включ. | 0,5 | |
| от 1 до 8 кОм включ. | 0,4 | |
| 10 кОм | св. 8 до 63 кОм включ. | 0,05 |
| св. 63 до 134 кОм включ. | 0,15 | |
| св. 134 кОм до 1,075 МОм включ. | 1 | |
| Наименование характеристики | Значение | |
| от 10 до 80 кОм включ. | 0,7 | |
| 100 кОм | св. 80 до 630 кОм включ. | 0,2 |
| св. 630 кОм до 1,34 МОм включ. | 0,3 | |
| св. 1,34 до 10,75 МОм включ. | 3 | |
| св. 100 до 800 кОм включ. | 1,5 | |
| 1 МОм | св. 800 кОм до 6,3 МОм включ. | 0,4 |
| св. 6,3 до 13,4 МОм включ. | 0,6 | |
| св. 13,4 до 107,5 МОм включ. | 6 | |
| от 1 до 8 МОм включ. | 6 | |
| 10 МОм | св. 8 до 63 МОм включ. | 0,7 |
| св. 63 до 134 МОм включ. | 0,7 | |
| Нормальные условия измерений: | ||
| - диапазон температуры окружающего воздуха, °С | от +19 до +21 | |
| - относительная влажность воздуха, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Значение испытательного напряжения, В | от 1 до 100 включ. |
| Измерительный ток | от 0,002 мА до 10 А |
| Отношение сопротивлений (Rx:Rs) | от 0,08:1 до 1000:1 |
| Коэффициенты отношений расширителя | 20:1 и 100:1 |
| Время реверсирования тока, с | от 4 до 1637 |
| Линейность, мкОм/Ом | 0,01 |
| Количество каналов для подключения мер сопротивления, шт. | 8 |
| Г абаритные размеры, (ширина х толщина х высота), мм, не более | 960х600х820 |
| Масса (со встроенными средствами измерений), кг, не более | 94,4 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +19 до +21 80 от 84 до 106,7 |
| Источник питания | от 100 до 240 В 50/60 Гц |
| Наработка до отказа, ч, не менее | 10000 |
| Срок службы, лет, не менее | 10 |
Знак утверждения типа наносится
типографским способом на титульный лист на руководство по эксплуатации.
Таблица 4 - Комплектность моста-компаратора с расширителем
| Наименование | Обозначение | Количество, шт. |
| Установка 6625А | 6625А | 1 |
| Кабель питания | - | 5 |
| Соединительный кабель 6622А с 6623А | - | 1 |
| Заглушка «CASCADE» | - | 1 |
| Комплект измерительных кабелей | - | 12 |
| Комплект предохранителей | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Руководство оператора | - | 1 |
| Методика поверки | - | 1 |
Приведены в разделе 3 руководства по эксплуатации на мост-компаратор «установка 6625А для измерения электрического сопротивления постоянного тока. Руководство по эксплуатации».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456.
Правообладатель
Guildline Instruments Limited, Канада
Адрес: 21 Gilroy St, Smiths Falls, ON, Canada, K7A 5B7
Адрес для корреспонденции: P.O. Box 99, Smiths Falls, ON, Canada, K7A 4S9
Телефон: (613) 283-3000
Е-mail: sales@guildline.ca
Web-сайт: www.guildline.com
