| Номер в госреестре | 87850-22 |
| Наименование СИ | Инклинометры трехосевые |
| Обозначение типа СИ | РГТ-ИНК |
| Изготовитель | Общество с ограниченной ответственностью "РУСГЕОТЕХ" (ООО "РУСГЕОТЕХ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 28.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры трехосевые РГТ-ИНК (далее - инклинометры) предназначены для автономных измерений значений угла наклона строительных конструкций по трем осям относительно первоначально заданного положения.
Инклинометры состоят из первичного преобразователя (микромеханического преобразователя), микропроцессора, энергонезависимой памяти и элементов электропитания схемы.
Принцип действия инклинометров основан на измерении положения микромеханического датчика относительно вектора силы тяжести.
Конструктивно инклинометр представляет собой 3-осевой датчик измерения углов наклона, который помещён в корпус и залит фиксирующим составом. На боковой поверхности корпуса имеется разъём для подключения электропитания и вывода измерительной информации.
Инклинометры выпускаются в десяти модификациях, обозначение которых в общем виде выглядит следующим образом: РГТ-ИНК-XX,
где РГТ - идентификатор изготовителя,
ИНК - сокращенное наименование изделия,
XX - первая цифра обозначает материал корпуса устройства:
0 - корпус из металла;
1 - из пластика;
- вторая обозначает тип съема данных:
0 - съем данных производится через разъем USB;
1 - съем данных производится через интерфейс Bluetooth Low Energy (BLE);
2 - съем данных производится по протоколу RS-485;
3 - съем данных по беспроводной сети в не лицензируемом частотном
диапазоне;
4 - съем данных по беспроводной сети в лицензируемом частотном диапазоне.
Металлический корпус обеспечивает уровень защиты от пыли и влаги IP68.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на корпус инклинометров термотрансферным способом на маркировочную наклейку в месте, указанном на рисунке 1.
Общий вид инклинометров представлен на рисунках 1 - 2. Общий вид маркировочной наклейки показан на рисунке 3.
ООО «РУСГЕОТЕХ»

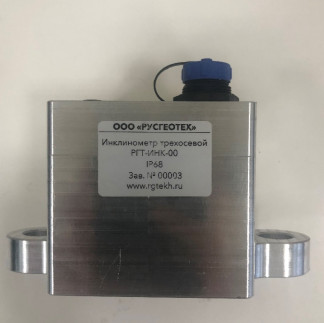

Рисунок 1 - Общий вид инклинометров трехосевых РГТ-ИНК-0Х
Инклинометр трехосевой РГТ-ИНК-00 Р68 Зав. № 00003 www.rctekh.ru
[
Рисунок 3 - Общий вид маркировочной наклейки
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование инклинометров осуществляется посредством герметизации электронной платы внутри корпуса компаундом.
Инклинометры имеют встроенное программное обеспечение (далее - ВПО), предназначенное для обработки и передачи результатов измерений. ВПО является метрологически значимым и устанавливается при изготовлении инклинометра, доступ пользователя к ВПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ВПО СИ и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.117 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона, ° | ±90 |
| Пределы допускаемой основной абсолютной погрешности измерений угла наклона*, ° | ±(0,045+0,045хф) |
| Дрейф нуля за 100 часов*, ° | ±0,045 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений угла наклона, вызванной изменением температуры на 10 °С, ° | ±0,05 |
| * при температуре окружающей среды от плюс 15 до плюс 25 °С Ф - измеренное значение угла наклона, ° | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 3,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -60 до +85 85 |
| Габаритные размеры (ДхШхВ), мм, не более: - для модификаций РГТ- ИНК-Х0, РГТ-ИНК-Х2 - для модификаций РГТ-ИНК-Х1, РГТ-ИНК-Х3, РГТ-ИНК-Х4 | 105x81x76 105x81x91 |
| Степень защиты от воздействия пыли и воды, обозначение по ГОСТ 14254-2015 | IP68 |
| Маркировка взрывозащиты по ГОСТ IEC 60079-14-2011 | 0Ех ia IIC T3 Ga X |
| Масса, кг, не более | 1 |
| Средняя наработка до отказа, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 12 |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Инклинометр трехосевой | РГТ-ИНК | 1 шт. |
| Антенна для модификаций: РГТ-ИНК-Х1; РГТ-ИНК-Х3; РГТ-ИНК-Х4 | - | 1 шт. |
| Соединительный кабель с ПК (USB - Mini) для модификаций: РГТ-ИНК-Х0; РГТ-ИНК-Х1; РГТ-ИНК-Х3; РГТ-ИНК-Х4 | - | 1 шт. |
| Соединительный кабель с ПК (USB - RS 485) для модификации РГТ-ИНК-Х2 | - | 1 шт. |
| USB флеш-накопитель с установочным ПО | - | 1 шт. |
| Руководство по эксплуатации | РУГЕ.401229.001 РЭ | 1* экз. |
| Паспорт | - | 1 экз. |
| * предоставляется в электронном виде | ||
приведены в разделе 3 «Устройство и принцип работы» документа РУГЕ.401229.001 РЭ «Инклинометр трехосевой РГТ-ИНК. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
РУГЕ.401229.001 ТУ «Инклинометры трехосевые РГТ-ИНК». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «РУСГЕОТЕХ» (ООО «РУСГЕОТЕХ»)
ИНН 9729105086
Юридический адрес: 121205, г. Москва, территория инновационного центра Сколково, Большой бульвар, д. 42, стр.1, эт. 0 (цоколь), пом. № 263, раб. № 23 Тел.: +7 (495) 108-76-19 E-mail: info@rgtekh.ru
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
