| Номер в госреестре | 87851-22 |
| Наименование СИ | Установка акустическая поверочная |
| Обозначение типа СИ | ЭСВ-1 |
| Изготовитель | Акционерное общество "Прибалтийский судостроительный завод "Янтарь" (АО "ПСЗ "Янтарь"), г. Калининград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка акустическая поверочная ЭСВ-1 (далее - установка) предназначена для воспроизведения звукового давления в камере малого объема (далее - КМО) и на мембране микрофона (имитация методом электростатического возбудителя) при поверке и калибровке средств измерений звукового давления в воздушной среде.
Принцип действия установки основан на воспроизведение звукового давления с заданным уровнем и частотой 1000 Гц в КМО калибратора акустического встроенным излучателем. Г армонический электрический сигнал на вход излучателя подаётся от генератора, встроенного в калибратор акустический. Уровень звукового давления (далее - УЗД) задается переключателем уровня. Стабилизация уровня осуществляется за счёт обратной связи с использованием контрольного микрофона, встроенного в КМО.
При воспроизведении звукового давления в диапазоне частот (имитация методом электростатического возбудителя) металлическая мембрана конденсаторного микрофона подвергается воздействию электростатической силы, в результате формируется эффект, аналогичный воздействию звуковых волн. Далее, полученные относительные значения привязываются к абсолютному значению, определенному в КМО калибратора акустического на частоте 1000 Гц.
Конструктивно установка состоит из калибратора акустического 4231 (рег. № 15388-96), генератора сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметра 34401A (рег. № 16500-97), усилителя микрофонного12АА^2 (рег. № 76634-19), усилителя предварительного 2669, источника питания актюаторов14АА, электростатических возбудителей UA0023 и UA0033, эквивалента капсюля микрофона ЭКМ-101 и эквивалента капсюля микрофона 1" 5Ф5.282171-01.
Установка соответствует обязательным требованиям, предъявляемым к рабочим эталонам единицы звукового давления в воздушной среде (излучатель звука) в Государственной поверочной схеме для средств измерений звукового давления в воздушной среде и аудиометрических шкал.
Заводской номер 01, идентифицирующий установку, указывается в эксплуатационной документации установки типографским способом в формате цифрового обозначения.

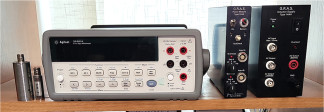

Общий вид установки представлен на рисунке 1. Пломбирование установки не предусмотрено. Знак поверки заносится в эксплуатационную документацию установки.
1 - калибратор акустический 4231
2 - генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
3 - источник питания актюаторов 14АА
4 - усилитель микрофонный 12AA-S2
5 - мультиметр 34401A
6 - усилитель предварительный 2669
7 - электростатические возбудители UA0023 и UA0033
8 - эквивалент капсюля микрофона У" ЭКМ-101
9 - эквивалент капсюля микрофона 1" 5Ф5.282171-01
Рисунок 1 - Общий вид установки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные УЗД, воспроизводимые в КМО на частоте (1000±1) Гц, дБ отн. 20 мкПа | 94; 114 |
| Доверительные границы относительной погрешности воспроизведения звукового давления в КМО на частоте (1000±1) Гц (при доверительной вероятности 0,95), включая нестабильность за интервал между поверками, дБ | ±0,2 |
| Коэффициент гармоник воспроизводимого звукового давления в КМО, %, не более | 1 |
| Доверительные границы относительной погрешности воспроизведения звукового давления (имитация методом электростатического возбудителя) на мембране микрофонов типоразмера 1" и У" в диапазоне частот от 20 до 20 000 Гц (при доверительной вероятности 0,95), включая нестабильность за интервал между поверками, дБ | ±0,4 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - калибратор акустический 4231 | |
| ширина | 80 |
| высота | 75 |
| длина | 45 |
| - генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 | |
| ширина | 455 |
| высота | 430 |
| длина | 100 |
| - источник питания актюаторов 14АА | |
| ширина | 140 |
| высота | 70 |
| длина | 200 |
| - усилитель микрофонный 12AA-S2 | |
| ширина | 135 |
| высота | 35 |
| длина | 195 |
| - мультиметр 34401A | |
| ширина | 90 |
| высота | 215 |
| длина | 350 |
| - усилитель предварительный 2669 | |
| ширина | 13 |
| высота | 13 |
| длина | 120 |
| - электростатический возбудитель UA0033 | |
| ширина | 20 |
| высота | 20 |
| длина | 10 |
| - электростатический возбудитель 1" UA0023 | |
| ширина | 40 |
| высота | 40 |
| длина | 15 |
| - эквивалент капсюля микрофона ЭКМ-101 | |
| ширина | 15 |
| высота | 15 |
| длина | 50 |
| - эквивалент капсюля микрофона 1" 5Ф5.282171-01 | |
| ширина | 25 |
| высота | 25 |
| длина | 70 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - калибратор акустический 4231 | 0,20 |
| - генератор сигналов сложной формы со сверхнизким уровнем искаже- | |
| ний DS360 | 7,70 |
| - источник питания актюаторов 14АА | 1,40 |
| - усилитель микрофонный 12AA-S2 | 0,80 |
| - мультиметр 34401A | 3,00 |
| - усилитель предварительный 2669 | 0,04 |
| - электростатический возбудитель ^" UA0023 | 0,02 |
| - электростатический возбудитель 1" U0033 | 0,05 |
| - эквивалент капсюля микрофона ^" ЭКМ-101 | 0,05 |
| - эквивалент капсюля микрофона 1" 5Ф5.282171-01 | 0,07 |
| Параметры электрического питания: | |
| - напряжение питания промышленной сети, В | от 209 до 231 |
| - частота переменного тока сети питания, Гц | от 49,5 до 50,5 |
| - потребляемая мощность, В-А, не более | 600 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +20 до +26 |
| - относительная влажность окружающего воздуха, % | от 30 до 65 |
| - атмосферное давление, кПа | от 95 до 107 |
| - уровень акустических помех, дБZ, не более | 60 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 Установка акустическая поверочная в составе: | ЭСВ-1, зав. № 01 | 1 шт. |
| 1. 1 Калибратор акустический | 4231 | 1 шт. |
| 1.2 Г енератор сигналов сложной формы со сверхнизким уровнем искажений | DS360 | 1 шт. |
| 1.3 Источник питания актюаторов | 14АА | 1 шт. |
| 1.4 Усилитель микрофонный | 12AA-S2 | 1 шт. |
| 1.5 Мультиметр | 34401A | 1 шт. |
| 1.6 Усилитель предварительный | 2669 | 1 шт. |
| 1.7 Электростатический возбудитель | UA0023 | 1 шт. |
| 1.8 Электростатический возбудитель | UA0033 | 1 шт. |
| 1.9 Эквивалент капсюля микрофона ^" | ЭКМ-101 | 1 шт. |
| 1.10 Эквивалент капсюля микрофона 1" | 5Ф5.282171-01 | 1 шт. |
| 2 Руководство по эксплуатации | ЭСВ-1 РЭ | 1 экз. |
| 3 Паспорт | ЭСВ-1 ПС | 1 экз. |
| 4 Методика поверки | - | 1 экз. |
приведены в разделе 5 документа ЭСВ-1 РЭ «Установка акустическая поверочная ЭСВ-1. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
Правообладатель
Акционерное общество «Прибалтийский судостроительный завод «Янтарь» (АО «ПСЗ «Янтарь»)
ИНН 3900000111
Адрес: 236005, г. Калининград, площадь Гуськова, д. 1 Телефон (факс): +7 (4012) 64-75-40 Web-сайт: shipyard-yantar.ru Е-mail: office@shipyard-yantar.ru
