| Номер в госреестре | 87853-22 |
| Наименование СИ | Полигон пространственный эталонный Самарский |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области" (ФБУ "Самарский ЦСМ"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный Самарский (далее - полигон) предназначен для хранения и передачи размера единиц длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето-, радио- и лазерным дальномерам, электронным тахеометрам, лазерным сканерам.
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен на территории Волжского района Самарской области на 33 километре обводной автомобильной дороги общего пользования «Урал» - «Самара -Волгоград».
Полигон включает в себя: линейный базис и геодезический пункт.
Конструктивно полигон состоит из девяти пунктов (рисунок 1). Эталонный линейный базис включает в себя восемь пунктов, семь из которых размещены от первого пункта на расстояниях 47, 95, 192, 287, 479, 983 и 1487 м. Один отдельный пункт, расположен в стороне и образовывает вместе с пунктами эталонного линейного базиса треугольники.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.
Схема расположения пунктов полигона приведена на рисунке 1.Общий вид пункта приведен на рисунке 2. Место размещения заводского номера и указание места нанесения знака утверждения типа приведено на рисунке 3.
Пломбирование полигона не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

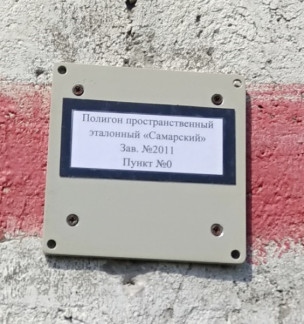

Заводской номер полигона размещается на пункте № 0 линейного базиса в числовом формате в виде наклейки типографским способом.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности | ±(1 + 1-10-6-L) 1 |
| воспроизведения длин линий между пунктами полигона, | |
| мм | |
| Номинальные значения длин линий полигона, м | 47, 95, 191, 192, 287, 479, 503, 504, 983, 1487, 4650, 4738, 4805, 5012, 5260 |
| Номинальные значения длин между пунктами, м | |
| пункт № 0 - пункт № 4, пункт № 4 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 0 | 287, 4738, 4650 |
| пункт № 4 - пункт № 5, пункт № 5 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 4 | 191, 4805, 4738 |
| пункт № 5 - пункт № 6, пункт № 6 - пункт Нур -Авангард, пункт Нур - Авангард - пункт №5 | 504, 5012, 4805 |
| пункт № 6 - пункт № 7, пункт № 7 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 6 | 504, 5260, 5012 |
| Номинальные значения длин линий линейного базиса, м: | |
| № 0 - № 1 | 47 |
| № 0 - № 2 | 95 |
| № 0 - № 3 | 192 |
| № 0 - № 4 | 287 |
| № 0 - № 5 | 479 |
| № 0 - № 6 | 983 |
| № 0 - № 7 | 1487 |
| Пределы абсолютной допускаемой погрешности воспроизведения длин линий линейного базиса, мм | ±(1 + 1 10-6L) |
| ^ Здесь и далее L - измеренная длина в миллиметрах. | |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа | от -25 до +40 98 от 85 до 105 |
наносится на опознавательную табличку пункта № 0 методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность полигона
| Наименование | Обозначение | Количество |
| 1 Полигон пространственный эталонный (заводской номер № 2011) в составе | Самарский | 1 шт. |
| 1. 1 линейный базис | - | 1 шт. |
| 1.2 сеть геодезических пунктов | - | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| 4 Методика поверки | - | 1 экз. |
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Самарский. Руководство по эксплуатации».
Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
ИНН 6311012306
Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134 Телефон: +7 (846) 336-02-41 Факс: +7 (846) 336-02-41
