| Номер в госреестре | 87855-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | OKT TRAILER DORS T1 |
| Изготовитель | OK KARDESLER TREYLER SAN. VE TIC. А.S., Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

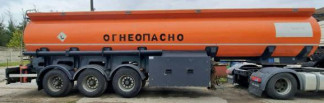

Полуприцеп-цистерна OKT TRAILER DORS T1 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны постоянного сечения цилиндрической формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер (VIN) нанесен на информационную табличку в виде буквенно-цифровых обозначений ударным методом.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Пломба для нанесення энаяа поверки У казате.ть уровня налива --
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 29000 |
| Действительная вместимость 1-й секции, дм3 | 9623 |
| Действительная вместимость 2-й секции, дм3 | 6794 |
| Действительная вместимость 3-й секции, дм3 | 6781 |
| Действительная вместимость 4-й секции, дм3 | 6004 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 8600 |
| Длина, мм, не более | 12000 |
| Высота, мм, не более | 3330 |
| Ширина, мм, не более | 2450 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна зав. № NP9T1V203BA002138 | OKT TRAILER DORS T1 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
OK KARDESLER TREYLER SAN. VE TIC. AS., Турция Адрес: Astim OSB 3. Cad. No 10, 09010 Aydin, Turkey Телефон/факс: +90 (850) 850 1 658/+90 (256) 231 05 16 E-mail: info@okt-trailer.com
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
