| Номер в госреестре | 87856-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12 |
| Изготовитель | Куйбышевское районное управление Акционерного общества "Транснефть - Дружба" (КРУ АО "Транснефть- Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для хранения и измерений объема нефти и нефтепродукта Куйбышевского районного управления АО «Транснефть - Дружба».
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему нефти или нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой сварной цилиндрический сосуд в форме горизонтального цилиндра с усеченно-коническими днищами подземного расположения, оборудованный приемо-раздаточными устройствами и люками.
Резервуар РГС-12,5 с заводским номером 6 расположен на территории ЛПДС «Прибой», КРУ АО «Транснефть - Дружба».
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, нанесен на информационную табличку резервуара.
Нанесение знака поверки на резервуар не предусмотрено.
Эскиз общего вида резервуара представлен на рисунке 1.

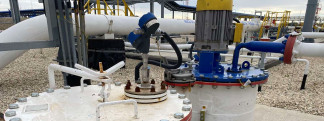

Рисунок 2 - Общий вид надземной части резервуара стального горизонтального цилиндрического РГС-12,5 с указанием места нанесения заводского номера
Пломбирование резервуара не предусмотрено.
Основные метрологические и технические характеристики приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающей среды при эксплуатации, °С Атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
Знак утверждения типа наносится
на титульный лист паспорта резервуара типографским способом.
Комплектность поставки резервуара приведена в таблице 3.
Таблица 3 - Комплектность поставки резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 зав. № 6 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Куйбышевское районное управление Акционерного общества «Транснефть - Дружба» (КРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Адрес: 443020, г. Самара, ул. Ленинская, д. 93а Телефон: 8 (846) 999-86-40 Web-сайт: https://druzhba.transneft.ru
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
