| Номер в госреестре | 87857-22 |
| Наименование СИ | Генератор электромагнитного поля эталонный |
| Обозначение типа СИ | П1-32А |
| Изготовитель | Общество с ограниченной ответственностью "Электронные системы контроля" (ООО "ЭСКо"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор электромагнитного поля эталонный П1-32А (далее - П1-32А) предназначен для создания (возбуждения) синусоидального электромагнитного поля с известными значениями напряженности электрического поля (далее - НЭП) и напряженности магнитного поля (далее - НМП).
Принцип действия П1-32А основан на возбуждении в рабочей зоне полеобразующего устройства однородного линейно поляризованного переменного электромагнитного поля с известными значениями НЭП и НМП близкого по структуре к плоской электромагнитной волне и пропорционального переменному напряжению на контрольном выходе.
Воспроизводимыми физическими величинами являются средние квадратические значения (далее - СКЗ) модуля вектора НЭП, В-м-1, и СКЗ модуля вектора НМП, А-м-1.
Конструктивно П1-32А, зав. № 02, состоит из модуля четырехпроводного МЛП4-300 (далее - МЛП4-300), зав. № 02, устройства согласующего высокочастотного УС-ВЧ-30 (далее - УС-ВЧ-300), зав. № 02, комплекта соединительных кабелей.
МЛП4-300 представляет собой полеобразующее устройство на базе отрезка открытой симметричной четырехпроводной ТЕМ-линии передачи с коническими переходами.
УС-ВЧ-300 подключается на вход МЛП4-300 и предназначено для согласования МЛП4-300 с генераторами переменного напряжения, а также для формирования напряжения на контрольном выходе пропорционального воспроизводимому значению НЭП или НМП.
При работе с П1-32А используется вспомогательное оборудование, приведенное в таблице 1.
Таблица 1 - Вспомогательное оборудование
| Наименование вспомогательного оборудования (требуемые характеристики) | Рекомендуемый тип | Коли чество | Назначение |
| Генератор сигналов низкочастотный (диапазон частот от 9 до 300 кГ ц, выходная мощность не менее 8 Вт) | Г3-123 | 1 шт. | Задающий генератор в диапазоне частот от 9 до 300 кГц |
| Генератор сигналов высокочастотный (диапазон частот от 0,3 до 300 МГц, выходная мощность не менее 20 дБ относительно 1 мВт) | SMВ100В | 1 шт. | Задающий генератор в диапазоне частот от 0,3 до 300 МГц |
| Наименование вспомогательного оборудования (требуемые характеристики) | Рекомендуемый тип | Коли чество | Назначение |
| Измеритель мощности (диапазон частот от 0,009 до 300 МГц, диапазон измерения мощности от минус 40 до плюс 10 дБ относительно 1 мВт, пределы допускаемой относительной погрешности ±5 %) | NRP6A | 1 шт. | Измерение мощности на контрольном выходе устройства согласующего УС-ВЧ-300 |
| Компаратор электрического поля (диапазон частот от 9 до 300 кГ ц, диапазон компарирования НЭП от 2 до 20 В/м, среднее квадратическое отклонение не более 1 %) | П3-60ПЭ/2 | 1 шт. | Передача размера единицы НЭП при поверке (калибровке) в диапазоне частот от 9 до 300 кГц |
| Компаратор магнитного поля (диапазон частот от 9 до 300 кГц, диапазон компарирования НМП от 10 до 100 мА/м, среднее квадратическое отклонение не более 1 %) | П3-60ПМ/2 | 1 шт. | Передача размера единицы НМП при поверке (калибровке) в диапазоне частот от 9 до 300 кГц |
| Компаратор электрического и магнитного поля (диапазон частот от 0,3 до 300 МГц, диапазон компарирования НЭП от 2 до 20 В/м, диапазон компарирования НМП от 10 до 100 мА/м, среднее квадратическое отклонение не более 1 %) | КЭМП- 300А | 1 шт. | Передача размеров единиц НЭП и НМП при поверке (калибровке) в диапазоне частот от 0,3 до 300 МГц |
| Аттенюатор (диапазон частот от 0 до 300 МГц, ослабление 3 дБ, рассеиваемая мощность не менее 8 Вт) | Д2П-18-3- 11Р-11 | 1 шт. | Согласование выхода задающего генератора и входа УС-ВЧ-300 |
| Усилитель мощности (от 0,3 до 300 МГц, 8 Вт) | VBA 400-30 | 1 шт. | Усиление мощности задающего генератора в диапазоне частот от 0,3 до 300 МГц |
Допускается применять аналогичное вспомогательное оборудование вместо рекомендованных в таблице 1 типов при условии удовлетворения его требуемым характеристикам.
Г енераторы сигналов и измеритель мощности должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены
Питание П1-32А осуществляется с помощью задающих синусоидальных генераторов сигналов, подключаемых на вход УС-ВЧ-300 непосредственно или через усилитель мощности.
Уровень сигнала на контрольном выходе УС-ВЧ-300 измеряется с помощью измерителя мощности.
Для определения СКЗ НЭП и НМП в центре рабочей зоны МЛП4-300, в зависимости от уровня сигнала на контрольном выходе УС-ВЧ-300, используются значения коэффициентов калибровки МЛП4-300 по НЭП и НМП. Измеряемой величиной, входящей в формулы для расчета НЭП и НМП (формулы измерения), является средняя мощность высокочастотных колебаний на контрольном выходе УС-ВЧ-300.
При работе с П1-32А измерительные преобразователи поверяемого (калибруемого) средства измерения помещаются в рабочую зону МЛП4-300. Затем в рабочей зоне устанавливается требуемое значение НЭП или НМП и производится ее измерение с помощью поверяемого средства измерения.
Передача размера единиц НЭП и НМП от вышестоящих по поверочным схемам эталонов при поверке (калибровке) П1-32А производится методом компарирования с помощью компараторов (антенн переносчиков) НЭП и НМП соответственно.

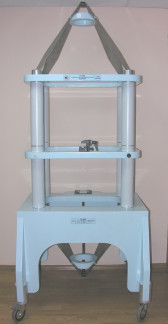

Общий вид МЛП4-300 представлен на рисунке 1.
Общий вид УС-ВЧ-300 представлен на рисунке 2а.
Схема пломбировки П1-32А от несанкционированного доступа представлена на рисунке 2в.
Места нанесения заводских номеров в виде двух цифр, расположенных на шильдиках, изготовленных методом струйной печати на полиэстеровой пленке, представлены на рисунках
1 и 2.
Места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
1 - место подключения УС-ВЧ-300;
2 - место нанесения знака утверждения типа;
3 - место нанесения заводского номера;
4 - место нанесения знака поверки
б) вид сверху
1 - место нанесения заводского номера;
2 - место пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид УС-ВЧ-300
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НЭП | от 0,009 до 300 МГц включ. |
| Диапазон частот воспроизведения НМП | от 0,009 до 50 МГц включ. |
| Диапазон воспроизведения НЭП, Вм-1 в диапазоне частот от 0,009 до 0,1 МГц включ. в диапазоне частот св. 0,1 до 300 МГц включ. | от 0,5 до 10 включ. от 0,5 до 20 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НЭП, % в диапазоне частот от 0,009 до 30 МГц включ. в диапазоне частот св. 30 до 300 МГц включ. | ±4,5 ±12,0 |
| Диапазон воспроизведения НМП, мА-м-1 в диапазоне частот от 0,009 до 0,1 МГц включ. в диапазоне частот св. 0,1 до 50 МГц включ. | от 1 до 25 включ. от 1 до 50 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НМП, % в диапазоне частот от 0,009 до 30 МГц включ. в диапазоне частот св. 30 до 50 МГц включ. | ±5,0 ±12,0 |
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение питания сети переменного тока, В частота промышленной сети, Гц | от 209 до 231 от 49,5 до 50,5 |
| Габаритные размеры МЛП4-300, мм, не более длина ширина высота | 1200 1000 2500 |
| Максимальные размеры калибруемых и поверяемых антенн, мм, не более | 600 |
| Масса МЛП4-300, кг, не более | 85,0 |
| Рабочие условия применения температура окружающего воздуха, °С атмосферное давление, кПа (мм рт. ст.) относительная влажность окружающего воздуха, %, более | от +15 до +25 от 84,0 до 106,0 (от 630 до 795) от 30 до 75 |
наносится на титульные листы документов П1-32А-РЭ «Генератор электромагнитного поля эталонный П1-32А. Руководство по эксплуатации» и П1-32А-ФО «Генератор электромагнитного поля эталонный П1-32А. Формуляр» типографским способом и на шильдик на корпусе МЛП4-300.
Таблица 4 - Комплектность П1-32А
| Наименование | Обозначение | Количество |
| 1 Г енератор электромагнитного поля эталонный | П1-32А, зав. № 02 | 1 шт. |
| 1. 1 Модуль четырехпроводный | МЛП4-300, зав. № 02 | 1 шт. |
| 1.2 Устройство согласующее высокочастотное | УС-ВЧ-300, зав. № 02 | 1 шт. |
| 2 Комплект соединительных кабелей | - | 1 шт. |
| 3 Руководство по эксплуатации | П1-32А-РЭ | 1 экз. |
| 4 Формуляр | П1-32А-ФО | 1 экз. |
приведены в разделе 8 «Порядок работы» документа П1-32А-РЭ «Генератор электромагнитного поля эталонный П1-32А. Руководство по эксплуатации»
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц».
Правообладатель
Общество с ограниченной ответственностью «Электронные системы контроля» (ООО «ЭСКо»)
ИНН 7735545405
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр., д.4, эт.13, пом. ХХ!, ком.13 Телефон: +7 (495) 744-84-23 E-mail: eskoltd@mail.ru
