| Номер в госреестре | 87863-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГ |
| Изготовитель | Общество с ограниченной ответственностью ЖКУ "МиРТОМ" (ООО ЖКУ "МиРТОМ"), Ставропольский край, г. Пятигорск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГ (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов плотностью не более 860 кг/м3.
Резервуары представляют собой одностенные или двустенные стальные горизонтальные сосуды с обечайкой цилиндрической формы и коническими или плоскими днищами.
Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки. Каждый резервуар оборудован эксплуатационной горловиной, на крышке которой установлен замерный люк, использующийся для отбора проб нефтепродуктов и измерения уровня наполнения резервуара. У двустенных модификаций резервуара пространство между внутренней и внешней стенками заполняется азотом для контроля герметичности корпуса резервуара.
К данному типу резервуаров относятся три модификации, различающиеся номинальной вместимостью и конструкцией корпуса: количеством стенок и формой днищ:
РГД-8 - резервуар наземный двустенный номинальной вместимостью 8 м3, с днищами конической формы, с заводскими номерами №№ 21, 22, 25, 26;
РГ-10 - резервуар наземный одностенный номинальной вместимостью 10 м3, с днищами конической формы с заводскими номерами №№ 1, 5, 6, 23, 24, 1123, 1153, 1470 и с днищами плоской формы с заводскими номерами №№ 10, 129;
РГД-25 - резервуар подземный двустенный номинальной вместимостью 25 м3, с днищами плоской формы, №№ 59/08.06.1, 59/08.06.2, 59/08.06.3, 59/08.06.4, 59/08.06.5, 59/08.06.6, 60/08.06.1, 60/08.06.2, 60/08.06.3, 60/08.06.4, 60/08.06.5, 60/08.06.6.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на корпус резервуаров модификаций РГД-8 и РГ-10 и на крышку купольной шахты резервуаров модификации РГД-25 методом трафаретной печати и в паспорт резервуара - печатным способом.

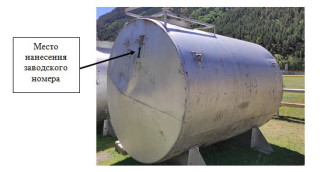

Общий вид резервуаров горизонтальных стальных цилиндрических модификаций РГД-8 и РГ-10 с указанием места нанесения заводского номера представлен на рисунке 1.
Общий вид купольной шахты резервуара модификации РГД-25 представлен на рисунке
2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара при температуре 20 °С, м3: - модификация РГД-8 | 8 |
| - модификация РГ-10 | 10 |
| - модификация РГД-25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
Знак утверждения типа наносится
на титульный лист паспорта резервуара типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГ | 1 шт. |
| Технический паспорт | - | 1 экз. |
приведены в разделе 1 «Общие сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 5265-001-10295674-2007 Резервуары стальные горизонтальные РГ и РГД. Технические условия.
Правообладатель
Общество с ограниченной ответственностью ЖКУ «МиРТОМ» (ООО ЖКУ «МиРТОМ») ИНН 2632070126
| Зарегистрировано поверок | 26 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
