| Номер в госреестре | 87865-23 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | ППЦ 964844 |
| Изготовитель | Закрытое акционерное общество "Чебоксарское предприятие "СЕСПЕЛЬ" (ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ"), г. Чебоксары |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна ППЦ 964844 (далее - цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Полуприцеп-цистерна ППЦ 964844 представляет собой сварную емкость цилиндрической формы переменного сечения, состоящей из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также герметичных перегородок, разделяющих емкость на три изолированных отсека. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы.
К верхней части цистерны, на каждом отсеке, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтированы дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем, датчик предельного уровня наполнения.
Принцип действия цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждого отсека цистерны.
Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Идентификационный VIN номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен ударным методом на металлическую табличку закрепленную на раме при помощи алюминиевых заклепок. В паспорте цистерны запись идентификационного номера сделана чернилами синего цвета.
К полуприцеп-цистерне ППЦ 964844 данного типа относится цистерна с VIN номером X8A964844D0000006.

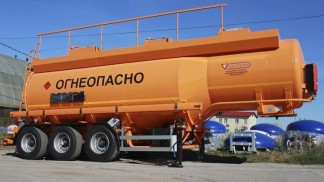

Общий вид полуприцеп-цистерны ППЦ 964844 приведен на рисунке 1.
Табличка с идентификационным номером представлена на рисунке 2.
Нанесение знака поверки на полуприцеп-цистерну ППЦ 964844 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 25000 |
| Номинальная вместимость отсеков, дм3: | |
| 1 отсек | 7600 |
| 2 отсек | 7500 |
| 3 отсек | 9900 |
| Пределы допускаемой относительной погрешности как | |
| транспортной меры полной вместимости, % | ± 0,40 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +20 °С, не более, % | от -40 до +45 от 84,0 до 106,7 до 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность полуприцеп-цистерны ШЩ 964844
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | ШЩ 964844 | 1 шт. |
| Рукав напорно-всасывающий Ду80 мм, с соединительной арматурой | 2 шт. | |
| Противооткатный упор | — | 2 шт. |
| Огнетушитель ОП-4 | — | 1 шт. |
| Рукоятка привода опорного устройства | — | 1 шт. |
| Ключ для ящика технологического оборудования | 2 шт. | |
| Насосная установка | — | по заказу |
| Паспорт | 4977.01.044-0000 ПС | 1 экз. |
| Руководство по эксплуатации | 4977.01.044-0000 РЭ | 1 экз. |
приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерны ППЦ 964844.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Правообладатель
Закрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ»
(ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)
ИНН 2126002786
Адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76 Телефон: (8352) 62-26-38 E-mail: zaosespel@yandex.ru
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
