| Номер в госреестре | 87867-23 |
| Наименование СИ | Системы оперативного контроля массовой доли магнетитового железа в конвейерном потоке дробленой руды |
| Обозначение типа СИ | СКРП |
| Изготовитель | Общество с ограниченной ответственностью инновационно-производственное предприятие "Уралрудавтоматика" (ООО ИПП "Уралрудавтоматика"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оперативного контроля массовой доли магнетитового железа в конвейерном потоке дробленой руды СКРП (далее - системы СКРП) предназначены для измерений массовой доли (содержания) магнитной фракции железной руды в конвейерном потоке в непрерывном режиме.
Принцип действия систем СКРП основан на бесконтактном непрерывном измерении индукционными преобразователями МВ-5.1 магнитной восприимчивости железной руды, транспортируемой ленточным конвейером. В зондовом устройстве индукционного преобразователя МВ-5.1 реализован индукционный метод измерения магнитных свойств железной руды: возбуждении переменного электромагнитного поля в объеме исследуемого пространства и измерении относительных изменений магнитной составляющей напряженности этого поля в зависимости от магнитных свойств исследуемой среды. Массовая доля магнитной фракции (железа магнетита) в железной руде корреляционно связана с ее магнитными свойствами.
В состав системы СКРП входят: индукционные преобразователи МВ-5.1, адаптер связи АС015 и вычислительный комплекс (рабочая станция) на базе IBM PC.
Индукционный преобразователь МВ-5.1 состоит из устройства зондового, блока преобразования информации БПИ016, размещаемого в шкафу Ш016.
Устройство зондовое УЗ071 устанавливается под конвейерной лентой. Выходные сигналы устройства, величина которых зависит от магнитной восприимчивости железорудного материала, находящегося на ленте, в виде сигналов переменного напряжения поступают в блок преобразования информации БПИ016. Блок преобразования информации БПИ016 выполняет аналогово-цифровое преобразование и передает данные в цифровой форме через адаптер связи в персональный компьютер вычислительного комплекса системы. Кроме того, на вход БПИ016 преобразователя МВ5.1 поступают унифицированные аналоговые сигналы от конвейерных весов и дискретный сигнал «работа конвейера» из соответствующих цепей управления конвейером.
Адаптер связи АС015 предназначен для обеспечения двухстороннего обмена информацией между вычислительным комплексом и преобразователем МВ-5.1.
Вычислительный комплекс (рабочая станция) системы СКРП предназначен для приема информации от преобразователя МВ-5.1, обработки данной информации и расчета по специальному алгоритму массовой доли железа магнетита в транспортируемом рудном материале. Вычислительный комплекс обеспечивает также: накопление информации в виде базы данных с возможностью передачи данных в информационную сеть предприятия через сетевую плату, отображение текущих результатов измерений массовой доли железа магнетита, показаний конвейерных весов в виде графиков и таблиц на экране монитора.
К системам СКРП данного типа относятся системы оперативного контроля массовой доли магнетитового железа в конвейерном потоке дробленой руды СКРП с заводскими номерами 23, 24.
Корпус устройства зондового УЗ071 изготовлен из немагнитного, неэлектропроводного материала (текстолит), окрашенного в коричневый цвет. Корпус блока преобразования информации БПИ016 изготовлен из металлического материала, окрашенного в серый цвет.
Нанесение знака поверки на системы СКРП не предусмотрено. Заводской номер в виде цифрового обозначения указан на шильде, установленном на тыльной стороне устройства зондового УЗ071, методом тиснения.

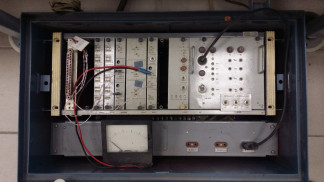

Общий вид устройства зондового УЗ071 представлен на рисунке 1, блока преобразования информации БПИ016 - на рисунке 2, место нанесения заводского номера - на рисунке 3.
Пломбированию подлежат все движки регулировочных переменных резисторов блоков преобразователей МВ-5.1, устанавливающие метрологические параметры, за исключением компенсаторов фоновой составляющей информативных сигналов зондовых устройств (переменные резисторы «КОМПЕНС.» первого и второго каналов блока преобразования сигналов ПС05).
Пломбирование производится после настойки блоков путем фиксации движков регулировочных переменных резисторов нитрокраской. Кроме того, производится заклеивание липкой лентой отверстий доступа к регулировочным резисторам на лицевых панелях блоков.
Программное обеспечение (далее - ПО) предназначено для управления системой СКРП и выполняет следующие функции:
- прием информативных сигналов от датчиков, установленных на конвейере;
- расчет массовой доли железа магнетита в руде, транспортируемой конвейером в виде среднеарифметических или средневзвешенных значений за 1 минуту, 1 час, 1 смену, 1 месяц;
- отображение результатов контроля в виде графиков или таблиц на экране монитора персонального компьютера вычислительного комплекса системы или распечатка на принтере;
- хранение результатов измерений в виде базы данных общего доступа;
- передача оперативных данных в вышестоящую систему через информационную сеть предприятия.
Уровень защиты ПО СКРП от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СКРП |
| Номер версии (идентификационный номер ПО) | 4.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли (содержания) магнитной фракции, % | от 10,0 до 35,0 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли (содержания) магнитной фракции, % | ± 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная крупность рудного материала, мм | 350 |
| Высота слоя рудного материала на конвейере, мм, не менее | 30 |
| Габаритные размеры устройства зондового УЗ071, мм, не более: - высота | 440 |
| - ширина | 360 |
| - длина | 190 |
| Габаритные размеры блока преобразования информации БПИ016, мм, не более: - высота | 350 |
| - ширина | 240 |
| - длина | 200 |
| Габаритные размеры шкафа Ш016, мм, не более: - высота | 420 |
| -ширина | 350 |
| - длина | 380 |
| Масса, кг, не более - устройство зондовое УЗ071 | 12,6 |
| - блок преобразования информации БПИ016 | 6,0 |
| - шкаф Ш016 | 10,0 |
| Условия эксплуатации устройств зондовых УЗ071 (расположение - под лентой конвейера) и блоков преобразования информации БПИ016 (расположение - в шкафу Ш016): - температура окружающей среды, °С | от -10 до +35 |
| - относительная влажность при t=25 °С, %, не более | 95 |
| Условия эксплуатации адаптера связи АС015 и вычислительного комплекса (расположение - в помещении операторской) - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность при t=25 °С, %, не более | 80 |
| Параметры электрического питания от сети переменного тока: - напряжение, В; | 220 ± 30 |
| - частота, Гц | 50 ± 1 |
| Потребляемая мощность, ВА, не более: - индукционный преобразователь МВ-5.1 | 100 |
| - адаптер связи АС015 | 20 |
| Средняя наработка на отказ, ч, не менее | 6 000 |
| Средний срок эксплуатации, лет, не менее | 6 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы оперативного контроля массовой | СКРП | |
| доли магнетитового железа в конвейерном потоке дробленой руды в составе: - индукционные преобразователи | МВ-5.1 | 1 шт. |
| - адаптер связи | АС015 | 1 шт. |
| - вычислительный комплекс | 1 шт. | |
| - контрольный образец в защитном кожухе | КО-РД | 1 шт. |
| Эксплуатационная документация | - | 1 компл. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа РА 05.008.РЭ «Система оперативного контроля массовой доли магнетитового (общего) железа в конвейерном потоке дробленой руды СКРП. Руководство по эксплуатации».
Техническая документация ООО ИПП «Уралрудавтоматика», г. Екатеринбург.
Правообладатель
Общество с ограниченной ответственностью инновационно-производственное предприятие «Уралрудавтоматика» (ООО ИПП «Уралрудавтоматика»)
ИНН 6670110320
Адрес: 620078, г. Екатеринбург, ул. Коминтерна, д.20/14, оф.54.
