| Номер в госреестре | 87871-23 |
| Наименование СИ | Лазер полупроводниковый перестраиваемый |
| Обозначение типа СИ | TSL-550 |
| Изготовитель | "Santec Corporation", Япония |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лазер полупроводниковый перестраиваемый TSL-550 (далее - лазер TSL-550) предназначен для измерений средней мощности и длин волн оптического излучения в спектральном диапазоне от 1480 до 1630 нм, требуемых для тестирования компонентов интегральной фотоники.
Принцип действия лазера TSL-550 основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока с последующим получением одночастотного режима работы с помощью дифракционной решетки. Посредством поворота отражающего зеркала, стоящего на пути оптического пучка после дифракционной решетки обеспечивается перестройка лазера TSL-550 по длине волны в спектральном диапазоне от 1480 до 1630 нм.
Управление работой лазера TSL-550 осуществляется с помощью встроенного компьютера. Конструктивно лазер TSL-550 выполнен в прямоугольном металлическом корпусе настольно-переносного типа. Для ограничения доступа внутрь корпуса произведено его пломбирование.
Заводской номер лазера TSL-550 зав. № 21100030 в виде обозначения, представляющего собой последовательность цифр, нанесен печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на лазер TSL-550 не предусмотрено.

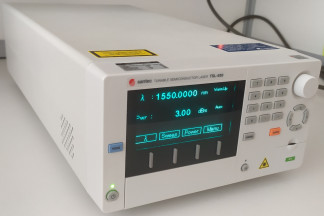

Общий вид лазера TSL-550, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 и 2.
Место нанесения заводского номера Рисунок 2 - Лазер TSL-550 (задняя панель)
Программное обеспечение (далее - ПО), входящее в состав лазера TSL-550, выполняет функции установки параметров оптического излучения на выходе волоконнооптического разъема лазера и отображения измерительной информации в цифровом виде на экране лазера TSL-550 в удобном для оператора виде. Метрологически значимая часть ПО лазера TSL-550 выделена и представляет собой программный продукт «Santec Control Software». Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса лазера TSL-550.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Santec Control Software |
| Номер версии (идентификационный номер) ПО | 0003.0055 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки длины волны, нм | от 1480 до 1630 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ± 5 10-3 |
| Нестабильность установленной длины волны*, нм, не более | 110-3 |
| Средняя мощность оптического излучения на выходе волоконнооптического разъема в спектральном диапазоне от 1480 до 1630 нм, мВт, не менее | 5 |
| Нестабильность уровня средней мощности оптического излучения на выходе волоконно-оптического разъема*, дБ, не более | 0,02 |
| * В течение 1 часа при колебаниях температуры окружающей среды не более 0,5 °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средняя мощность оптического излучения на выходе волоконно-оптического разъема в спектральном диапазоне от 1500 до 1630 нм, мВт, не менее | 10 |
| Равномерность уровня средней мощности в спектральном диапазоне от 1480 до 1630 нм, дБ | ±0,2 |
| Коэффициент подавления боковой моды SMSR, дБ, не менее | 45 |
| Тип оптического разъема | FC/APC |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 90 до 264 от 47 до 63 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 210x440x110 |
| Масса, кг, не более | 6,5 |
| Условия эксплуатации: Диапазон температуры окружающей среды, оС Относительная влажность воздуха, %, не более | от +15 до +35 80 |
наносится на титульный лист Руководства по эксплуатации лазера TSL-550 печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Лазер полупроводниковый перестраиваемый | TSL-550 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в эксплуатационном документе (раздел 5 «Основные операции» Руководства по эксплуатации).
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
Правообладатель
«Santec Corporation», Япония
Адрес: 5823 Ohkusa-Nenjozaka, Komaki, Aichi 485-0802, Japan Телефон: +81-568-79-3536 Web-сайт: https://www.santec.com/en/
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
