| Номер в госреестре | 87872-23 |
| Наименование СИ | Манометры-термометры скважинные |
| Обозначение типа СИ | СМТ-230 |
| Изготовитель | Общество с ограниченной ответственностью "Тота Системс" (ООО "Тота Системс"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 11.01.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры-термометры скважинные СМТ-230 (далее - термоманометры или СМТ-230) предназначены для измерений абсолютного давления и температуры в нефтяных, газовых и нагнетательных скважинах с возможностью компенсации температурной погрешности и передачи информации по геофизическому кабелю в наземный регистратор или другое совместимое устройство.
Описание средств измерений
Принцип действия термоманометров при измерении давления основан на изменении частоты, вызванной воздействием давления измеряемой среды собственных колебаний кварцевого силочувствительного пьезоэлемента, закрепленного на мембране, а принцип действия при измерении температуры - на зависимости частоты пьезоэлектрического резонатора от температуры. Значения измеряемых величин преобразуются в частотный выходной электрический сигнал, который передаётся на внешнее устройство сбора данных (далее - внешнее устройство) либо без предварительной обработки (в варианте без скважинной электроники), либо обрабатываются при помощи встроенного электронного устройства и передаются на внешнее устройство в цифровом виде (в варианте со скважинной электроникой).
Конструктивно термоманометр выполнен в виде герметичного цилиндрического корпуса, внутри которого расположены чувствительные элементы (ЧЭ) давления и температуры.
Термоманометры изготавливают в различных исполнениях в зависимости от числа ЧЭ давления и температуры, максимального измеряемого давления, максимальной рабочей температуры (варианты со скважинной электроникой и без скважинной электроники), стойкости к агрессивным средам. В каждом исполнении максимальное давление и температура выбираются из определённого ряда.
Для связи термоманометра с внешним устройством - наземным регистратором используется геофизический кабель.
При монтаже на объекте измерений термоманометр устанавливается на мандрель, которая служит для крепления и защиты СМТ-230 в интервале замера параметров. Для опрессовки соединения термоманометра с мандрелью используется опрессовочный порт. Для присоединения к насосно-компрессорной трубе (НКТ) в комплекте с мандрелью поставляется комплект подъемных патрубков из марки стали, толщина стенок и резьбовые соединения которой идентичны НКТ. Мандрель и подъемные патрубки изготовлены в исполнении с содержанием хрома 13 %, группа прочности и резьба по согласованию с заказчиком.
Общий вида термоманометров представлен на рисунке 1.

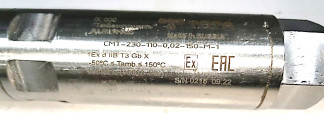

Заводской номер наносится на корпус термоманометра методом гравировки. Место нанесения представлено на рисунке 2.
Общий вид внешнего устройства сбора данных представлен на рисунке 3.
Пломбирование манометров-термометров скважинных СМТ-230 не предусмотрено. Конструкция термоманометров не предусматривает нанесение знака поверки на средство измерений.
Кодирование условного обозначения термоманометра проводится по следующей блок-схеме:
СМТ- 230 - ХХХ - ХХХ - ХХХ - Х - Х
Вариант исполнения (по наличию скважинной электроники):
1 - со скважинной электроникой (цифровой)
0 - без скважинной электроники (аналоговый)_
Вариант исполнения (по числу датчиков давления и стойкости):
1 - с одним датчиком давления и температуры
2 - с двумя датчиками давления и температуры
3 - с одним датчиком давления и температуры, стойкий к H2S, на повышенное давление
4 - с двумя датчиками давления и температуры, стойкий к H2S, на повышенное давление
Примечание:
Исполнение «3» и «4» используется в скважинах с концентрацией сероводорода от 5 до 30 %. Используются уплотнительные кольца из смеси резиновой TFE/P (Aflas) и применяются материалы корпуса (изделия и датчика давления и температуры), стойкие к сероводородсодержащей среде.
Место нанесения заводского номера
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Метрологический значимым является только встроенное ПО.
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между термоманометром и внешней установкой сбора данных. Встроенное ПО устанавливается в термоманометры на заводе-изготовителе во время производственного цикла. Конструкция термоманометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Внешнее ПО не является метрологически значимым, представляет собой технологическую программу, используемую при проверке работоспособности и функциональности термоманометров. Внешнее ПО также позволяет запросить необработанные данные с термоманометров, конвертировать данные с термоманометров в инженерные единицы. ПО устанавливается на персональный компьютер и позволяет программировать работу установки сбора данных (периодичность сбора данных, единицы измерения и т.д.).
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | q2view |
| Номер версии (идентификационный номер) ПО (1) | Описание |
| Цифровой идентификатор ПО | - |
| Примечание: | |
| (1) - и более поздние версии. |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» соответствии с рекомендацией по метрологии P 50.2.077-2017. Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и основные технические характеристики термоманометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений (ВПИ) абсолютного давления, МПа(1) | 60; 70; 80; 90; 100; 110; 120; 130; 140 |
| Нижний предел измерений абсолютного давления, МПа | 0,1 |
| Класс точности (Д) | 0,02; 0,04; 0,06; 0,1; 0,15; 0,25 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, МПа | ±(0,01 • Д-ВПИ+0,00008 • Р(2)) |
| Долговременная нестабильность (дрейф) по давлению, % (ВПИ) в год(1) | ±0,02; ±0,04; ±0,06; ±0,1; ±0,15; ±0,25 |
| Способ передачи данных по кабелю | частотный сигнал; цифровой сигнал Манчестер-2 |
| Минимальный интервал опроса преобразователя, с | 1 |
| Разрешающая способность по давлению, Па | 10; 100; 1000; 10000 |
| Тип рабочей измеряемой среды | газ, жидкость |
| Предельные значения давления, МПа | от 0 до 1,3 ВПИ, но не более 150 МПа |
| Диапазон измерений температуры, °С | от +5 до +100; от +5 до +125; от +5 до +150; от +5 до +175; от +5 до +200 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С(1) | ±0,1; ±0,3; ±0,5 (в диапазоне от +21 до +25 °С включ. (±Д)); ±(Д+0,001 • It - 211) (в диапазоне от +5 до +21 °С не включ.); ±(Д+0,001(; - 21)) (в диапазоне св. +25 °С), t - значение измеряемой температуры, °С |
| Разрешающая способность по температуре, °С | 0,0003; 0,001; 0,003; 0,01; 0,1 |
| Наименование характеристики | Значение |
| Долговременная нестабильность (дрейф) по температуре, °С в год(1) | ±0,01; ±0,02; ±0,05 |
| Тип питания: исполнение с электроникой: - стабилизированное напряжение постоянного тока, В - ток питания, А, не более исполнение без электроники: - переменное напряжение качающейся частоты, В | от 20 до 48 0,03 от 5 до 50 |
| Примечания: (1) Конкретное значение приведено в паспорте; (2) Р - значение измеряемого давления, МПа | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса и габаритные размеры: | |
| исполнение 1 (с одним датчиком давления и | |
| температуры): | |
| - масса прибора, кг, не более | 1,5 |
| - диаметр прибора, мм, не более | 32 |
| - длина прибора, мм, не более | 374 |
| исполнение 2 (с двумя датчиками давления и | |
| температуры): | |
| - масса прибора, кг, не более | 2,5 |
| - диаметр прибора, мм, не более | 32 |
| - длина прибора, мм, не более | 542 |
| исполнение 3 (с одним датчиком давления и | |
| температуры, стойкий к H2S, на повышенное давление): | |
| - масса прибора, кг, не более | 1,5 |
| - диаметр прибора, мм, не более | 32 |
| - длина прибора, мм, не более | 374 |
| исполнение 4 (с двумя датчиками давления и | |
| температуры, стойкий к H2S, на повышенное давление): | |
| - масса прибора, кг, не более | 2,5 |
| - диаметр прибора, мм, не более | 32 |
| - длина прибора, мм, не более | 542 |
| Маркировка взрывозащиты оборудования | 1Ex d IIB Т5...Т2 Gb X |
| Степень защиты, обеспечиваемая оболочкой | IP68 |
| Показатели надёжности и ремонтопригодности: | |
| - средняя наработка на отказ, ч, не менее | 250 000 |
| - среднее время восстановления (ремонта), ч, не более | 8 |
| - среднее время установления рабочего режима, мин | 5 |
| Рабочие условия эксплуатации: | |
| - диапазон рабочих температур, °С: | |
| - для термоманометра | соответствует диапазону |
| измерений | |
| - для внешнего устройства ввода-вывода | от -50 до +60 |
| - относительная влажность при температуре +35 °С, % | до 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Назначенный срок службы, лет | 15 |
наносится типографским способом на титульный лист паспорта и Руководства по эксплуатации.
Таблица 4
| Наименование | Обозначение | Количество |
| Термометр-манометр скважинный | СМТ-230 | 1 шт. |
| Погружная сростка кабеля (ПСК) | - | 1 шт.(1) |
| Одножильный бронированный геофизический грузонесущий кабель | - | 1 шт.(1) |
| Наземный регистратор | - | 1 шт.(1) |
| Протектор скважинный приборный ПС-П (мандрель) | - | 1 шт.(1) |
| Запасные части, инструменты и принадлежности (ЗИП) | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз.(2) |
| Паспорт | - | 1 экз. |
| Примечания: (1) Опционально (по требованию заказчика) (2) 1 экземпляр на каждые 10 изделий, поставляемых в один адрес | ||
приведены в разделе 1 паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1107 Па»;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339;
ЮТФР. 406239.003 ТУ «Скважинный манометр-термометр СМТ-230. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Тота Системс» (ООО «Тота Системс») ИНН 1644047000
Адрес: 117342, г. Москва, вн. тер. г. муниципальный округ Коньково, ул. Бутлерова,
д. 17, этаж 3, комната 200
Телефон/факс: +7 (8553) 44-06-22
E-mail: info@tota.systems.ru
Web-сайт: www.tota.systems.ru
